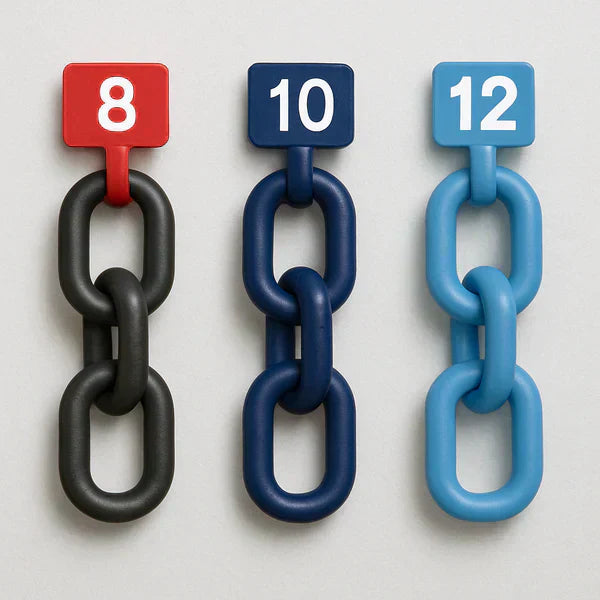

Pevnostná trieda viazacej reťaze rozhoduje o tom, aký ťažký náklad bezpečne zdvihne, aký ťažký bude samotný záves a aké budú obstarávacie náklady. Najčastejšie sa v praxi používajú tri triedy: T8, T10 a T12 (označované tiež ako G80, G100 a G120). T je skratka „trieda“ a G z anglického „Grade“.
Čo vlastne znamená „trieda“ viazacej reťaze?
Pevnostná trieda je súhrn mechanických vlastností materiálu (medza klzu, pevnosť, húževnatosť), podľa ktorých sa určuje nosnosť (WLL) reťaze daného priemeru. V Európe sa viazacie reťaze na zdvíhanie bremien riadia najmä normou EN 818-2 (reťaz metráž) a EN 818-4 (reťazové väzáky).
Vyššia trieda = vyššia pevnosť materiálu = vyššia nosnosť pri rovnakom priemere reťaze.
Trieda 8 – overený štandard pre bežné prevádzky
Viazacie reťaze triedy 8 (Grade 80) sú dlhodobo priemyselný štandard pre zdvíhanie bremien.
- vyrábajú sa z legovaných ušľachtilých ocelí špeciálne pre zdvíhaciu techniku
- sú definované normou EN 818-2 / EN 818-4
- bezpečnostný faktor - súčiniteľ je 4 : 1
- bežný teplotný rozsah: –40 °C až cca +200 °C bez redukcie nosnosti, vyššie teploty už vyžadujú zníženie WLL alebo špeciálne typy komponentov / reťazí
- 8mm reťaz triedy 8 má nosnosť WLL 2,0 t v priamom ťahu.
Výhody triedy 8
- dlhodobo preverená technológia
- dobrý pomer cena / výkon
- široká dostupnosť komponentov (háky, oká, skracovačky, spojky…)
- vhodné pre bežné priemyselné a stavebné aplikácie
Nevýhody proti vyšším triedam
- vyššia hmotnosť väzáka pri rovnakej nosnosti
- pre vyššie nosnosti je potrebný väčší priemer reťaze
Trieda 10 – vyššia nosnosť bez dramatického nárastu ceny
Viazacie reťaze triedy 10 (Grade 100) sú logický krok nad štandardnou triedou 8.
- oproti triede 8 majú pri rovnakom priemere o 25% vyššiu nosnosť
- sú tiež určené na zdvíhanie bremien podľa EN 818 (reťaz, závesy), tu sa mierne rôznia prístupy výrobcov, ucelená norma pre T10 nie je – niektorí používajú označenie ako T8+ prípadne T8 s vyššou nosnosťou alebo normu kompletne opisujú do podnikovej normy a dodávajú s reťazami
Pre predstavu (orientačne, pre 1-pramenný záves v priamom ťahu):
8mm reťaz
- trieda 8: nosnosť WLL 2,0 t
- trieda 10: nosnosť WLL 2,5 t (+25 %)
Praktické dôsledky
- pri stanovenej nosnosti stačí menší priemer reťaze alebo je možné pri rovnakom priemere zdvíhať ťažšie bremená
- záves je ľahší a lepšie sa s ním manipuluje, čo je dôležité najmä pri častej manipulácii a ručnom prenášaní
- povrch býva často tvrdší → lepšia odolnosť proti abrázii
Limity
- spravidla nižšia maximálna pracovná teplota bez redukcie WLL ako pri niektorých reťaziach triedy 8 (typicky do +200 °C)
- vyššia obstarávacia cena ako trieda 8, to neplatí vždy – základná konfekcia reťazí končí pri priemere 16mm, pokiaľ sa pohybujeme pri bremenách s hmotnosťou okolo 9 ton vychádza občas lepšie konfekčné 16-10 ako väčšie 20-8ka.
Trieda 12 – maximálny výkon, minimálna hmotnosť
Viazacie reťaze triedy 12 (Grade 120) predstavujú aktuálne špičku v oceľových reťaziach pre bežné priemyselné použitie.
- oproti triede 8 majú pri rovnakom priemere cca o 50 % vyššiu nosnosť
- oproti triede 10 majú navyše o 20 % vyššiu nosnosť
- vďaka tomu je možné dosiahnuť až o 30% nižšiu hmotnosť závesu pri rovnakej nosnosti
Orientačný príklad:
8mm reťaz
- trieda 8: WLL 2,0 t
- trieda 10: WLL 2,5 t
- trieda 12: WLL 3,0 t (podľa konkrétneho výrobcu)
Výhody triedy 12
- najvyšší pomer nosnosť / hmotnosť – ideálny pre časté manipulácie, montážne a servisné práce
- menší priemer reťaze umožňuje lepšiu priechodnosť, menšie háky a oká
- vyššia tvrdosť povrchu → vyššia odolnosť proti opotrebovaniu
Nevýhody / obmedzenia
- najvyššia obstarávacia cena, tu už dáva naozaj málokedy zmysel používať
- nutnosť dôsledného dodržiavania všetkých požiadaviek výrobcov (nesmie sa kombinovať s komponentmi iných tried a výrobcov)
- obvykle obmedzenejší teplotný rozsah ako trieda 8
- vhodné predovšetkým tam, kde sa potenciál vyššej triedy naozaj využije
Modelový príklad – 1pramenný záves z 8mm reťaze
Upozornenie: hodnoty sú zjednodušené a orientačné, vždy platí nosnosť uvedená na štítku závesu a v tabuľkách výrobcu (EN 818-4).
|
Priemer reťaze |
Trieda |
Nosnosť WLL v priamom ťahu |
Relatívna nosnosť |
|
8 mm |
8 |
2,0 t |
100 % |
|
8 mm |
10 |
2,5 t |
~125 % |
|
8 mm |
12 |
3,0–3,2 t |
~150–160 % |
Z pohľadu obsluhy:
- pri prechode z triedy 8 na 10 dostanete cca o štvrtinu vyššiu nosnosť bez zmeny priemeru
- pri prechode z triedy 8 na 12 môžete mať až o polovicu vyššiu nosnosť alebo zvoliť menší priemer pri rovnakej nosnosti – záves bude potom znateľne ľahší
Akú triedu viazacej reťaze zvoliť?
1. Bezpečnosť a legislatíva
Všetky tri triedy (8, 10, 12) sú – pokiaľ ide o samotnú reťaz a záves – vhodné na zdvíhanie bremien, pokiaľ sú vyrobené podľa relevantných noriem (EN 818, a pod.), správne označené a pravidelne revidované.
Samotná trieda nezbavuje obsluhu povinnosti:
- neprekračovať WLL
- dodržať správne uhly vetvenia
- vyvarovať sa rázového zaťaženia
- zaistiť pravidelné kontroly a revízie
2. Typ prevádzky a frekvencia používania
-
Občasné zdvíhanie, štandardný priemysel, stavebníctvo
- spravidla plne dostačuje trieda 8.
-
Intenzívna každodenná prevádzka, častá ručná manipulácia so závesmi
- oplatí sa prejsť na triedu 10, kde nižšia hmotnosť závesov zníži únavu obsluhy a urýchli prácu.
-
Najnáročnejšie aplikácie, obmedzený priestor, montáže
- dáva zmysel investovať do triedy 12, kde sa naplno využije vyššia nosnosť a nižšia hmotnosť.
3. Teplota, prostredie, chémia
- v prostredí s vyššími teplotami (zlievárne, hute) môže byť paradoxne výhodná kvalitná trieda 8 s overeným teplotným rozsahom. Prípadne nerezový variant, ten sa chová v teplotách veľmi špecificky – takéto aplikácie odporúčame prekonzultovať.
- v korózne náročnom prostredí (chémia, more) je vždy nutné sledovať odporúčania výrobcu a prípadne voliť špeciálne povrchové úpravy alebo nerezové reťaze – trieda sama o sebe koróziu nerieši
4. Ekonomika
- Trieda 8 – najnižšie obstarávacie náklady, ale vyššia hmotnosť
- Trieda 10 – dobrý kompromis medzi cenou, nosnosťou a hmotnosťou
- Trieda 12 – najdrahšia, ale dáva zmysel tam, kde ušetrí čas a uľahčí prácu obsluhe
Zhrnutie
Trieda 8
- overený štandard
- ideálny pre bežné aplikácie, dobrý pomer cena/výkon
Trieda 10
- +25 % nosnosti oproti triede 8
- ľahšie závesy, vyšší komfort obsluhy -
Trieda 12
- +50 % nosnosti oproti triede 8
- maximálny výkon, minimálna hmotnosť, najvyššie nároky na správnu voľbu a použitie – neprimerane vysoká cena
Tabuľky pre prehľad nosností:
1pramené viazače:
|
|
Trieda 8 |
Trieda 10 |
Trieda 12 |
Nerez, trieda 6 (T5= trieda 5) |
|
Typ úväzu |
1 prameň |
1 prameň |
1 prameň |
1 prameň |
|
Uhol beta |
0° |
0° |
0° |
0° |
|
Priemer |
kg |
kg |
kg |
kg |
|
4 |
|
|
|
400 |
|
5 |
|
1000 |
|
630 |
|
6 |
1120 |
1400 |
|
900 |
|
7 |
1500 |
1900 |
2360 |
1250 |
|
8 |
2000 |
2500 |
3000 |
1550 |
|
10 |
3150 |
4000 |
5000 |
2450 |
|
13 |
5300 |
6700 |
8000 |
3850 |
|
16 |
8000 |
10 000 |
12 500 |
5000 (T5) |
|
18 |
|
|
|
7000 (T5) |
|
20 |
12 500 |
16 000 |
|
|
|
22 |
15 000 |
19 000 |
|
|
|
26 |
21 200 |
26 500 |
|
|
|
32 |
31 500 |
40 000 |
|
|
2pramenné viazače:
|
|
Trieda 8 |
Trieda 10 |
Trieda 12 |
Nerez, trieda 6 |
||||
|
|
||||||||
|
Typ úväzu |
2 prameň |
2 prameň |
2 prameň |
2 prameň |
||||
|
Uhol beta |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
|
Priemer |
kg |
kg |
kg |
kg |
||||
|
4 |
|
|
|
|
|
|
550 |
400 |
|
5 |
|
|
1400 |
1000 |
|
|
850 |
630 |
|
6 |
1600 |
1120 |
2000 |
1400 |
|
|
1250 |
900 |
|
7 |
2120 |
1500 |
2650 |
1900 |
3350 |
2360 |
1750 |
1250 |
|
8 |
2800 |
2000 |
3550 |
2500 |
4250 |
3000 |
2150 |
1550 |
|
10 |
4250 |
3150 |
5600 |
4000 |
7100 |
5000 |
3450 |
2450 |
|
13 |
7500 |
5300 |
9500 |
6700 |
11200 |
8000 |
5400 |
3850 |
|
16 |
11200 |
8000 |
14000 |
10000 |
17500 |
12500 |
7000 |
5000 |
|
18 |
|
|
|
|
|
|
9800 |
7000 |
|
20 |
17000 |
12500 |
22400 |
16000 |
|
|
|
|
|
22 |
21200 |
15000 |
26500 |
19000 |
|
|
|
|
|
26 |
30000 |
21200 |
37500 |
26500 |
|
|
|
|
|
32 |
45000 |
31500 |
56000 |
40000 |
|
|
|
|
3-4pramenné viazače:
|
|
Trieda 8 |
Trieda 10 |
Trieda 12 |
Nerez, trieda 6 |
||||
|
|
||||||||
|
Typ úväzu |
3- a 4 prameň |
3- a 4 prameň |
3- a 4 prameň |
3- a 4 prameň |
||||
|
Uhol beta |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
|
Priemer |
kg |
kg |
kg |
kg |
||||
|
4 |
|
|
|
|
|
|
800 |
600 |
|
5 |
|
|
2000 |
1500 |
|
|
1300 |
900 |
|
6 |
2360 |
1700 |
3000 |
2100 |
|
|
1900 |
1350 |
|
7 |
3150 |
2240 |
4000 |
2800 |
5000 |
3550 |
2650 |
1850 |
|
8 |
4250 |
3000 |
5300 |
3750 |
6300 |
4500 |
3250 |
2300 |
|
10 |
6700 |
4750 |
8000 |
6000 |
10600 |
7500 |
5150 |
3650 |
|
13 |
11200 |
8000 |
14000 |
10000 |
17000 |
11800 |
8150 |
5750 |
|
16 |
17000 |
11800 |
21200 |
15000 |
26500 |
19000 |
10500 |
7500 |
|
18 |
|
|
|
|
|
|
|
|
|
20 |
26500 |
19000 |
33600 |
24000 |
|
|
|
|
|
22 |
31500 |
22400 |
40000 |
28000 |
|
|
|
|
|
26 |
45000 |
31500 |
56000 |
40000 |
|
|
|
|
|
32 |
67000 |
47500 |
85000 |
60000 |
|
|
|
|
