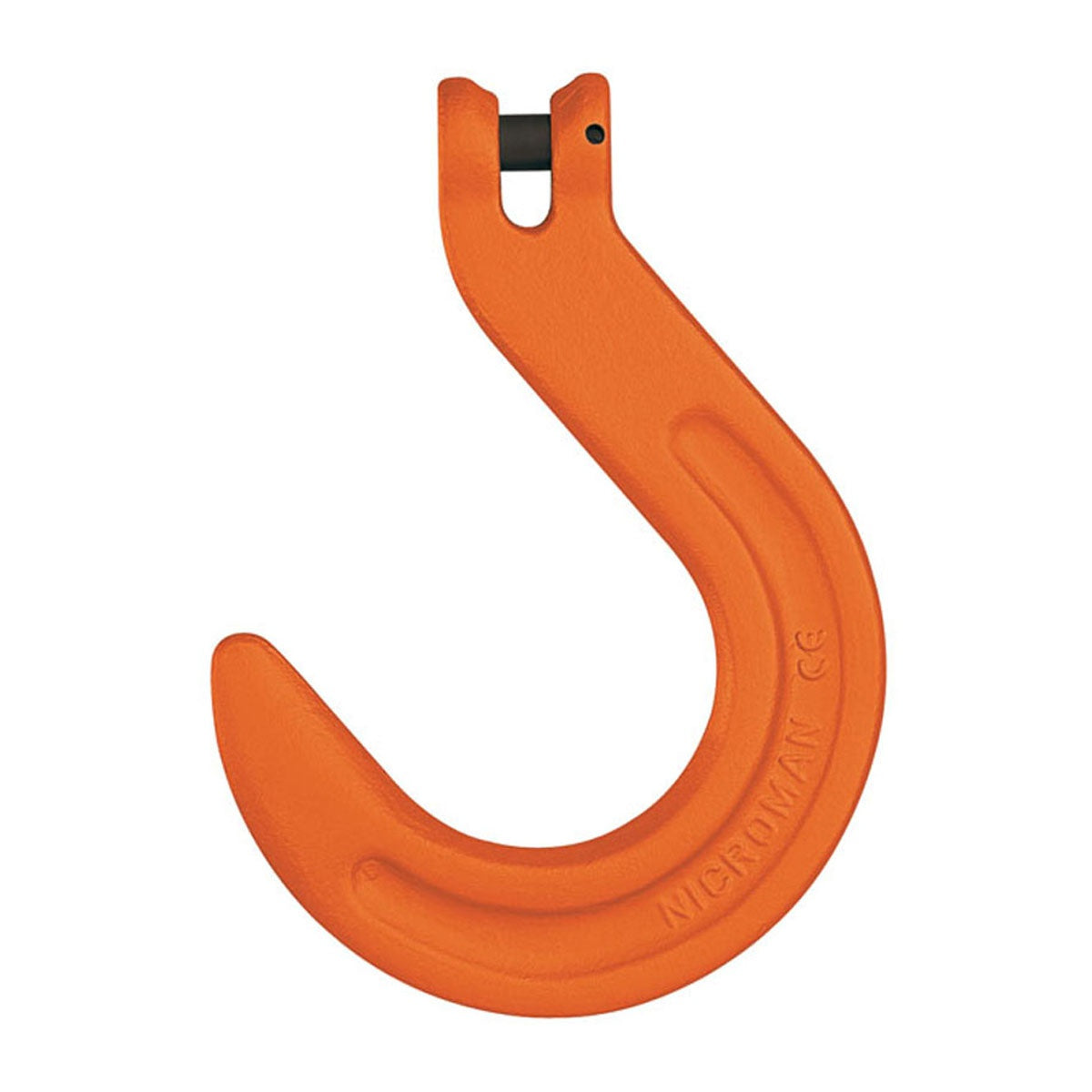

Hák formový so spojovacím čapom KFW, trieda 10, PEWAG WINNER
Hák formový so spojovacím čapom KFW, trieda 10, PEWAG WINNER
Zodpovedá norme EN 1677-1 s vyššou nosnosťou.
Pre pewag montovaný systém.
Na použitie, kde šírka huby u KHSW nestačí. Nutné zistiť, či je možné použiť hák bez bezpečnostnej poistky.
Tento formový hák so spojovacím čapom so zväčšeným rozmerom roztvorenie sa používa predovšetkým v zlievarenstve. Je vyrábaný podľa normy EN 1677-1 s mechanickými hodnotami pre G10. Nesie aj ďalšie značky pewag kvality ako je certifikácia BG a označenie CE. Typickým pewag znakom je tiež jednoduchá a rýchla montáž bez nutnosti použitia ďalšieho spojovacieho článku. Všetky potrebné informácie pre efektívne a bezpečné použitie háku nájdete v návode na použitie. Prosím, dbajte na to, že hák je určený len pre priamy ťah a špička háku nesmie byť zaťažovaná. Pred použitím je potrebné preveriť, či je povolené použitie háku bez bezpečnostnej poistky. Montáž vykonaná kompetentnou osobou je jednoduchá a rýchla a bez použitia špeciálneho náradia. Náhradné spojovacie čap a západka sú dostupné ako náhradné sada.

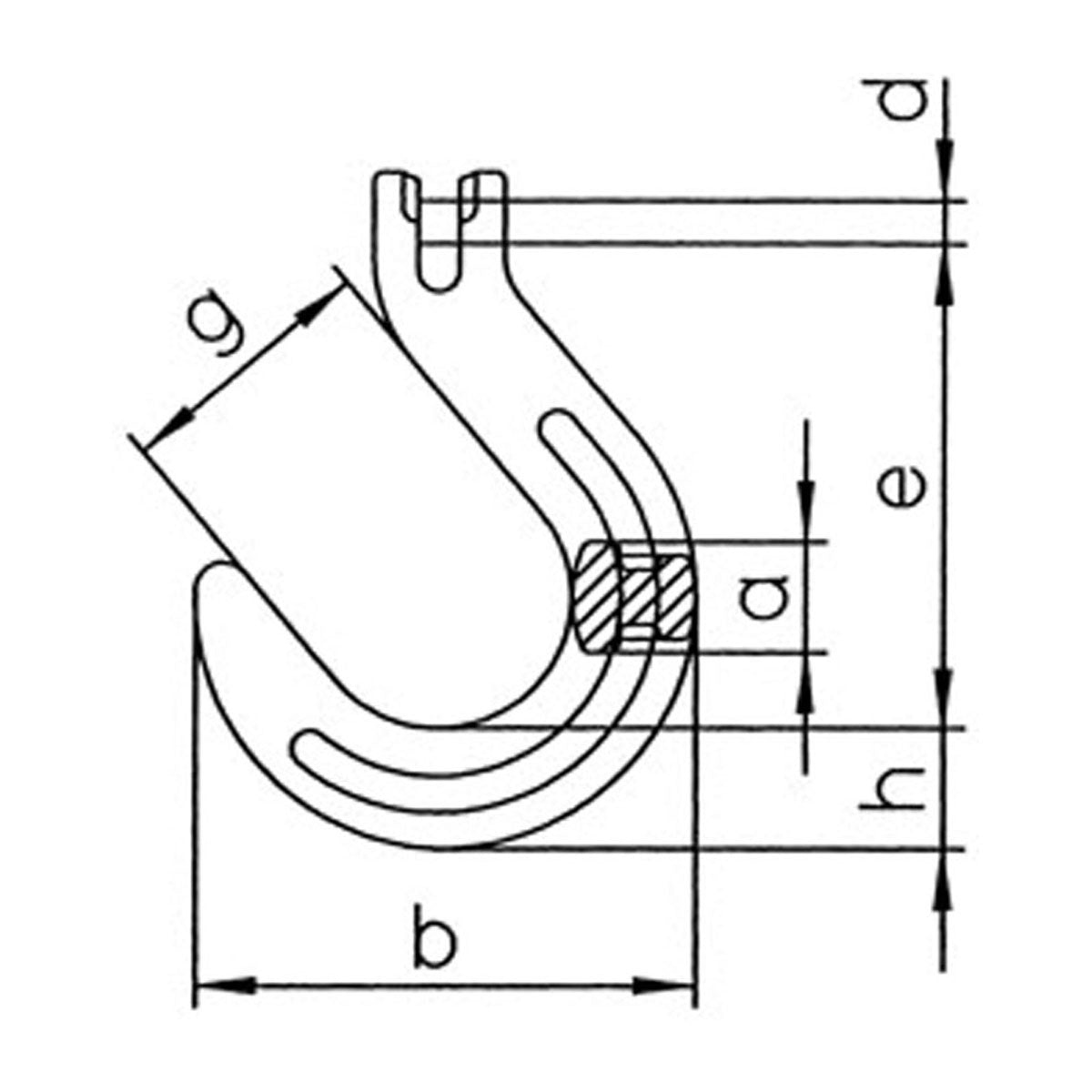

| Označenie | Nosnosť | e | h | a | g | d | b | Hmotnosť |
| --- | kg | mm | mm | mm | mm | mm | mm | kg |
| KFW 7 | 1900 | 121 | 29 | 25 | 64 | 9,0 | 118 | 1,00 |
| KFW 8 | 2500 | 120 | 29 | 25 | 64 | 10,0 | 118 | 1,00 |
| KFW 10 | 4000 | 140 | 35 | 32 | 76 | 12,5 | 143 | 1,78 |
| KFW 13 | 6700 | 170 | 42 | 40 | 89 | 16,0 | 170 | 2,96 |
