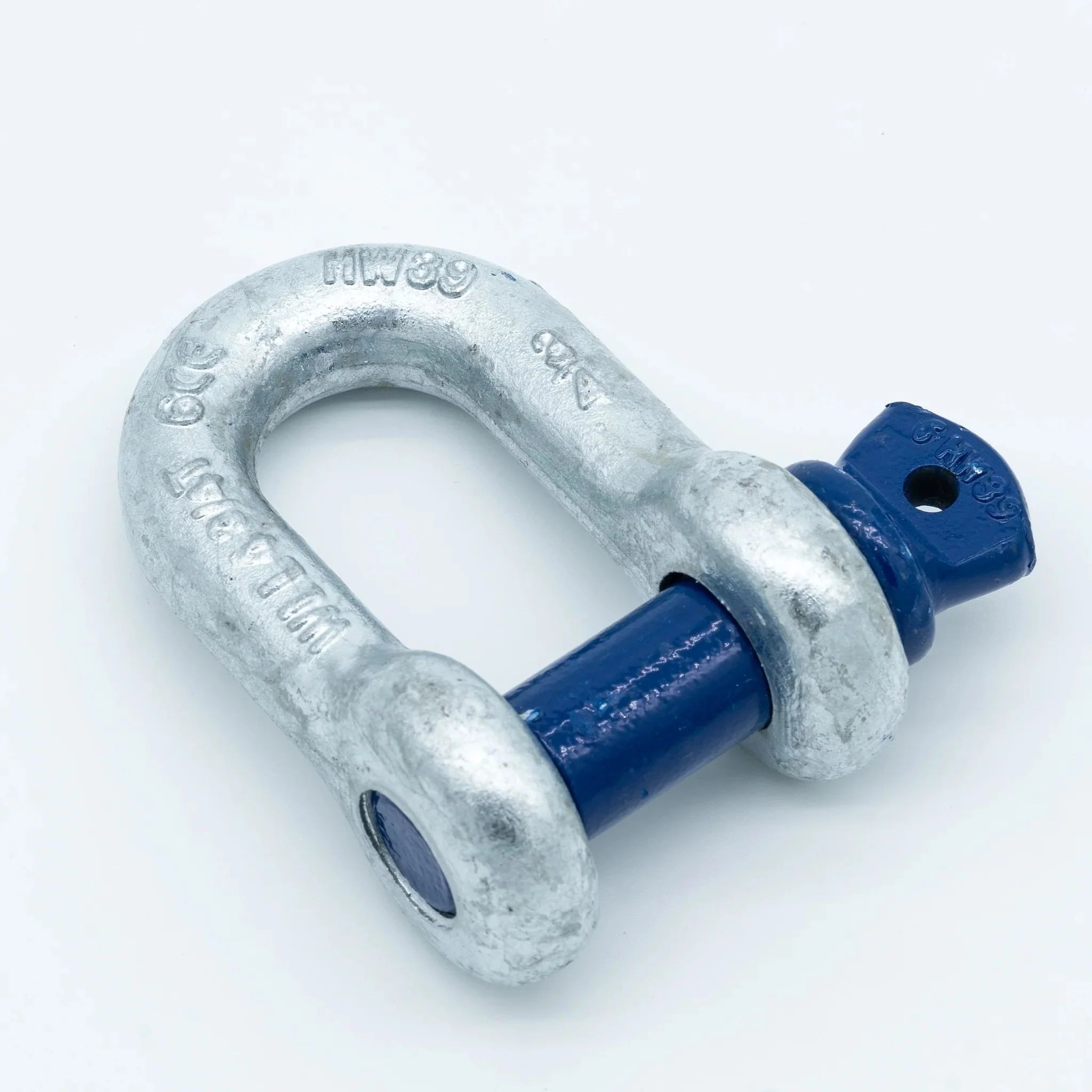

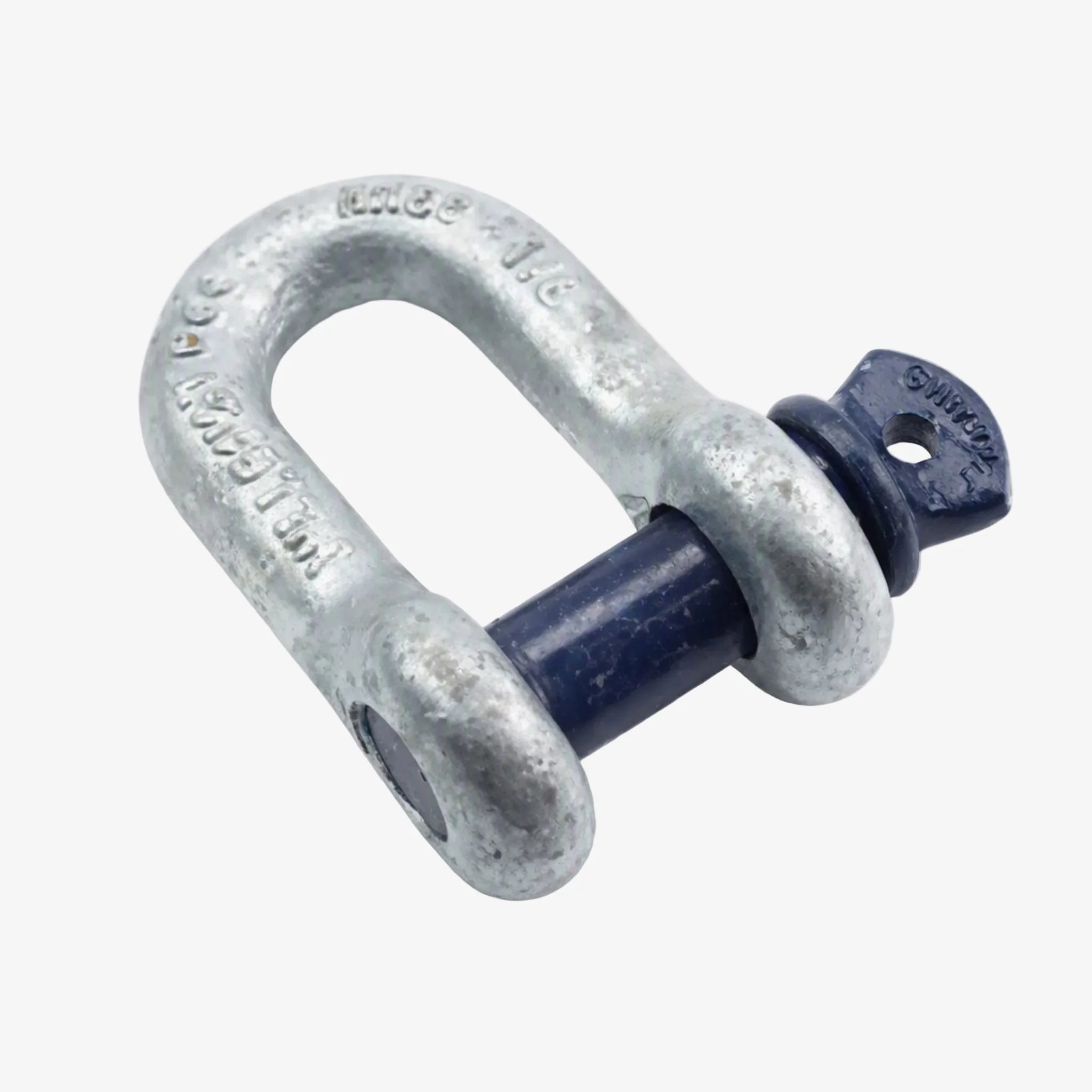

Vysokopevnostný rovný strmeň (priamy / typ D) WALTERMANN HA1 so skrutkovacím čapom predstavuje spoľahlivý a certifikovaný spojovací prvok pre zdvíhacie zariadenia, viazacie prostriedky a manipuláciu s ťažkými bremenami. Vďaka precíznemu spracovaniu z akostnej ocele (Trieda 6) a kvalitnej povrchovej úprave ponúka vysokú nosnosť a dlhú životnosť aj v náročných prevádzkových podmienkach.
Hlavné prednosti a vlastnosti
Vysoká pevnosť a bezpečnosť: Strmeň zodpovedá akostnej triede 6 (Grade 6). Pre nosnosti do 55 t platí koeficient bezpečnosti 6:1.
Rovný tvar (typ D): Ideálny pre priame ťahové zaťaženie v pozdĺžnej osi spojovacieho reťazca alebo lana.
Praktický skrutkovací čap: Vhodný pre rýchle a dočasné spojenie, kde sa nepredpokladá pretočenie čapu pod záťažou.
Odolná povrchová úprava: Telo strmeňa je žiarovo zinkované, čap je galvanicky zinkovaný a opatrený typickým tmavomodrým lakom.
Plná sledovateľnosť a certifikácia: Strmeň nosí jasné značenie (výrobca HW, nosnosť WLL, veľkosť, označenie šarže, CE). Súčasťou je atest podľa EN 10204-2.1.
Použitie a prevádzkové podmienky
Strmeň je určený predovšetkým na zdvíhanie a viazanie bremien. Skrutkovací čap umožňuje jednoduchú montáž aj demontáž bez použitia špeciálneho náradia (čap sa doťahuje ručne a následne sa pevne dotiahne pomocou guľatiny či kľúča).
Teplotný rozsah: Určené na použitie od -20°C do +200°C bez obmedzenia nosnosti (pri vyšších teplotách až do +400°C platí redukčná tabuľka podľa návodu).
Upozornenie na použitie: Strmeň nesmie byť vystavený bočnému namáhaniu alebo ohybu (zaťaženie musí pôsobiť v pozdĺžnej osi). Pre trvalé spoje alebo aplikácie s rizikom pretočenia čapu odporúčame variant s čapom, maticou a závlačkou (typ HC1).

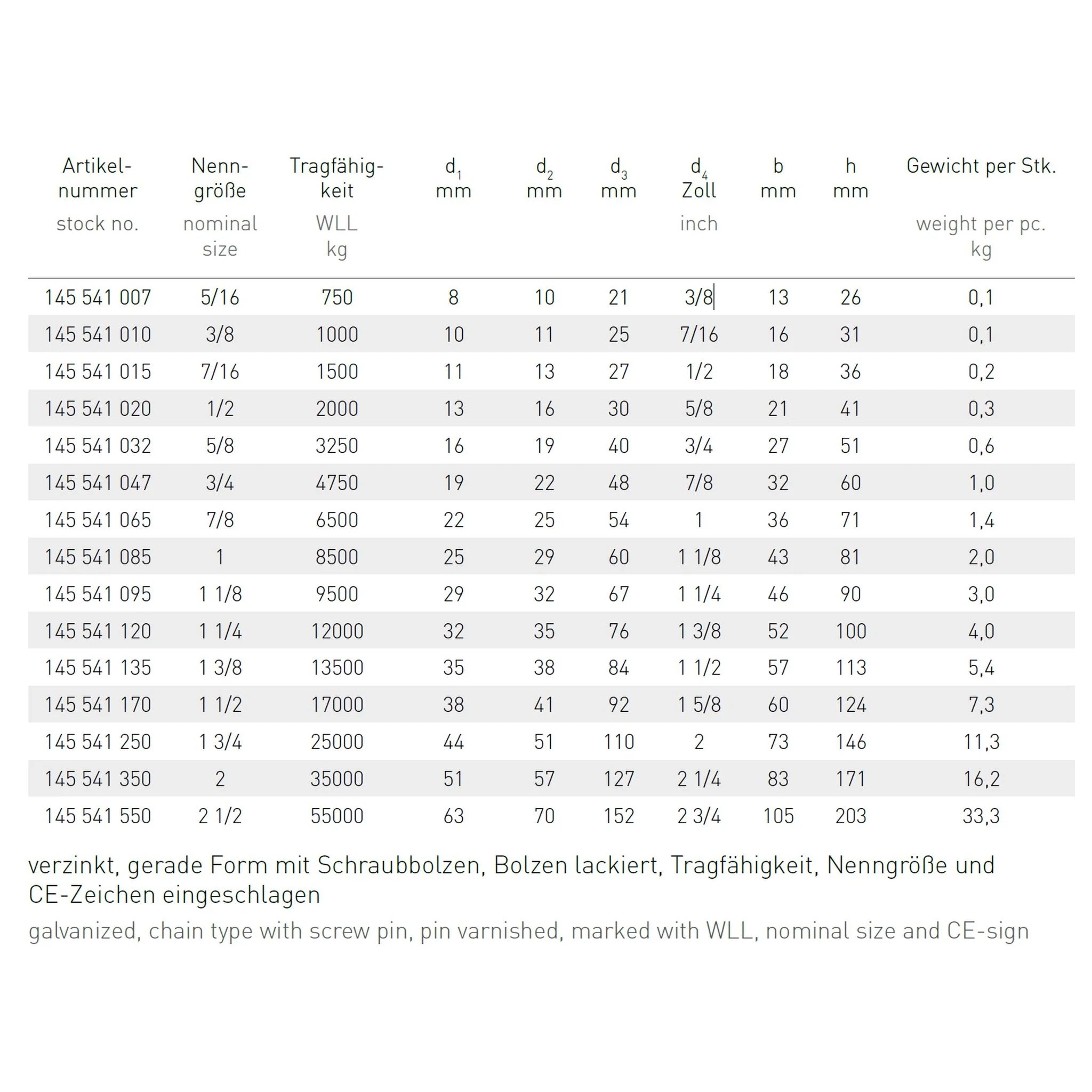

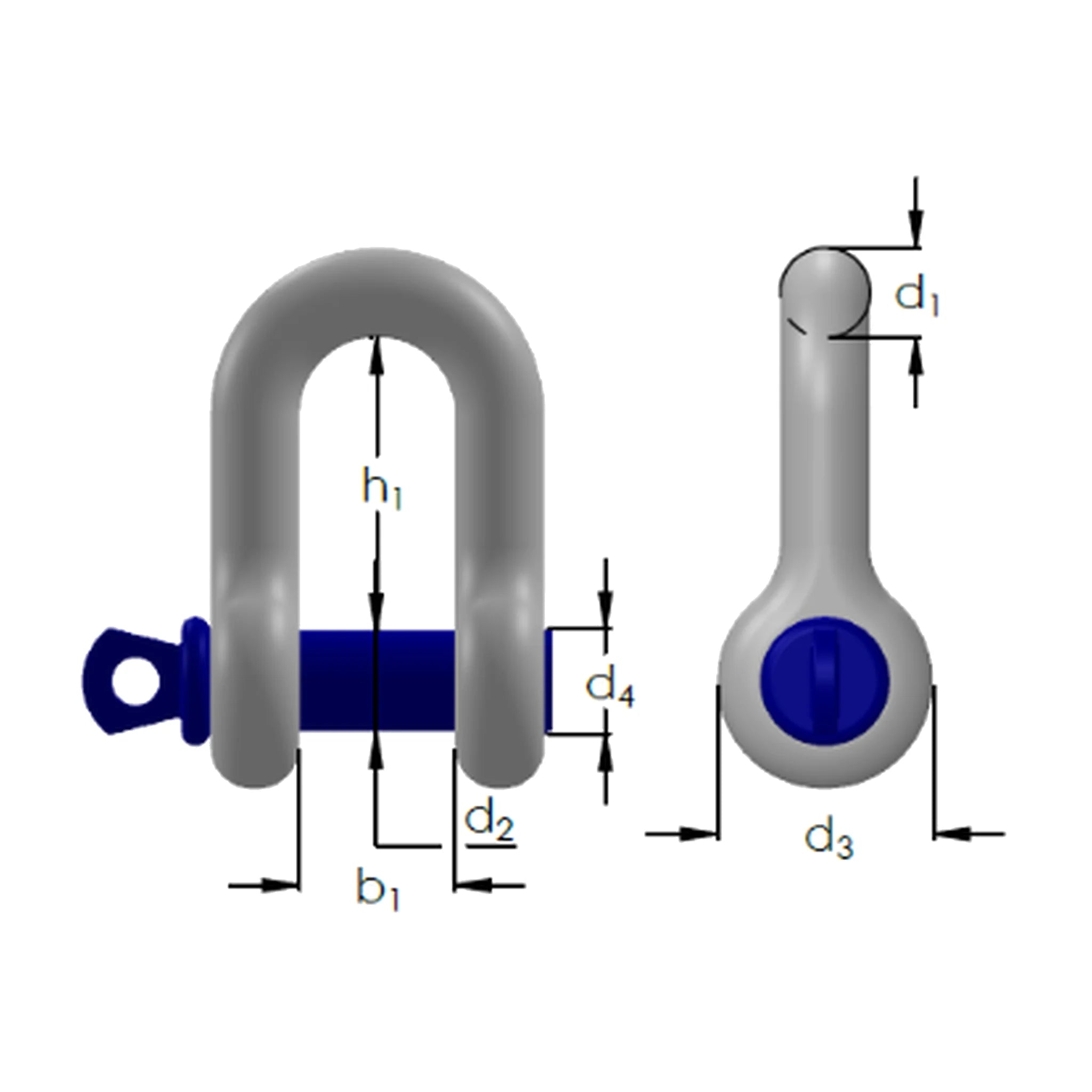

| Veľkosť | Nosnosť WLL | d₁ | d₂ | d₃ | d₄ | b₁ | h₁ |
Hmotnosť
|
Označenie výrobcu |
| palce | kg | mm | mm | mm | palce | mm | mm | kg | --- |
| 5/16 | 750 | 8 | 10 | 21 | 3/8 | 13 | 26 | 0,1 | 145 541 007 |
| 3/8 | 1 000 | 10 | 11 | 25 | 7/16 | 16 | 31 | 0,1 | 145 541 010 |
| 7/16 | 1 500 | 11 | 13 | 27 | 1/2 | 18 | 36 | 0,2 | 145 541 015 |
| 1/2 | 2 000 | 13 | 16 | 30 | 5/8 | 21 | 41 | 0,3 | 145 541 020 |
| 5/8 | 3 250 | 16 | 19 | 40 | 3/4 | 27 | 51 | 0,6 | 145 541 032 |
| 3/4 | 4 750 | 19 | 22 | 48 | 7/8 | 32 | 60 | 1 | 145 541 047 |
| 7/8 | 6 500 | 22 | 25 | 54 | 1 | 36 | 71 | 1,4 | 145 541 065 |
| 1 | 8 500 | 25 | 29 | 60 | 1 1/8 | 43 | 81 | 2 | 145 541 085 |
| 1 1/8 | 9 500 | 29 | 32 | 67 | 1 1/4 | 46 | 90 | 3 | 145 541 095 |
| 1 1/4 | 12 000 | 32 | 35 | 76 | 1 3/8 | 52 | 100 | 4 | 145 541 120 |
| 1 3/8 | 13 500 | 35 | 38 | 84 | 1 1/2 | 57 | 113 | 5,4 | 145 541 135 |
| 1 1/2 | 17 000 | 38 | 41 | 92 | 1 5/8 | 60 | 124 | 7,3 | 145 541 170 |
| 1 3/4 | 25 000 | 44 | 51 | 110 | 2 | 73 | 146 | 11,3 | 145 541 250 |
| 2 | 35 000 | 51 | 57 | 127 | 2 1/4 | 83 | 171 | 16,2 | 145 541 350 |
| 2 1/2 | 55 000 | 63 | 70 | 152 | 2 3/4 | 105 | 203 | 33,3 | 145 541 550 |
Pozinkované, priamy tvar so skrutkovacím čapom, čap lakovaný, vyrazená nosnosť, menovitá veľkosť a označenie CE.
