Lanová svorka EN 13411-5, pozinkovaná (predtým DIN 1142), KLEINSORGE
Nepodarilo sa načítať dostupnosť vyzdvihnutia
Lanová svorka EN 13411-5, pozinkovaná (predtým DIN 1142), KLEINSORGE
Lanová svorka EN 13411-5, pozinkovaná (predtým DIN 1142), KLEINSORGE

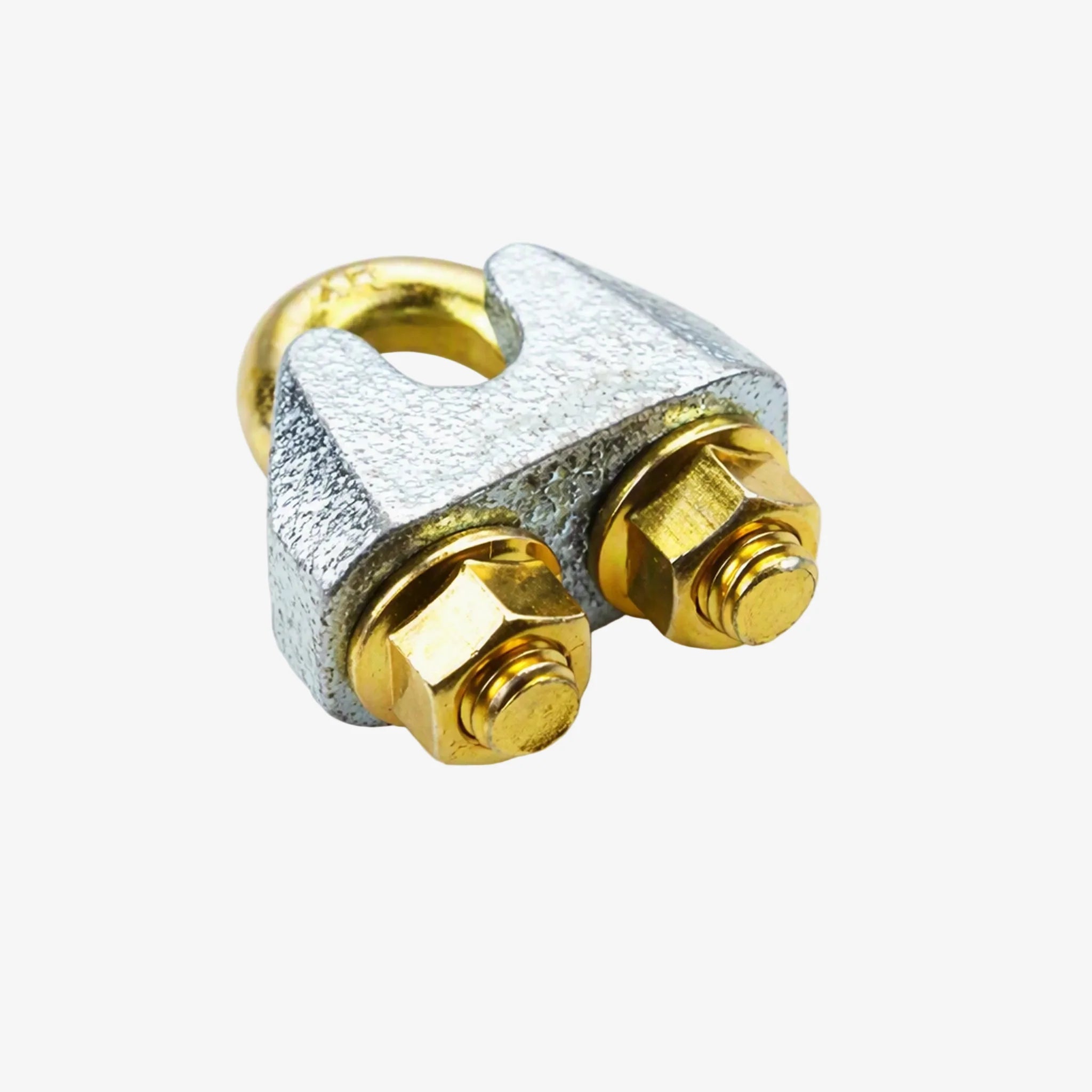

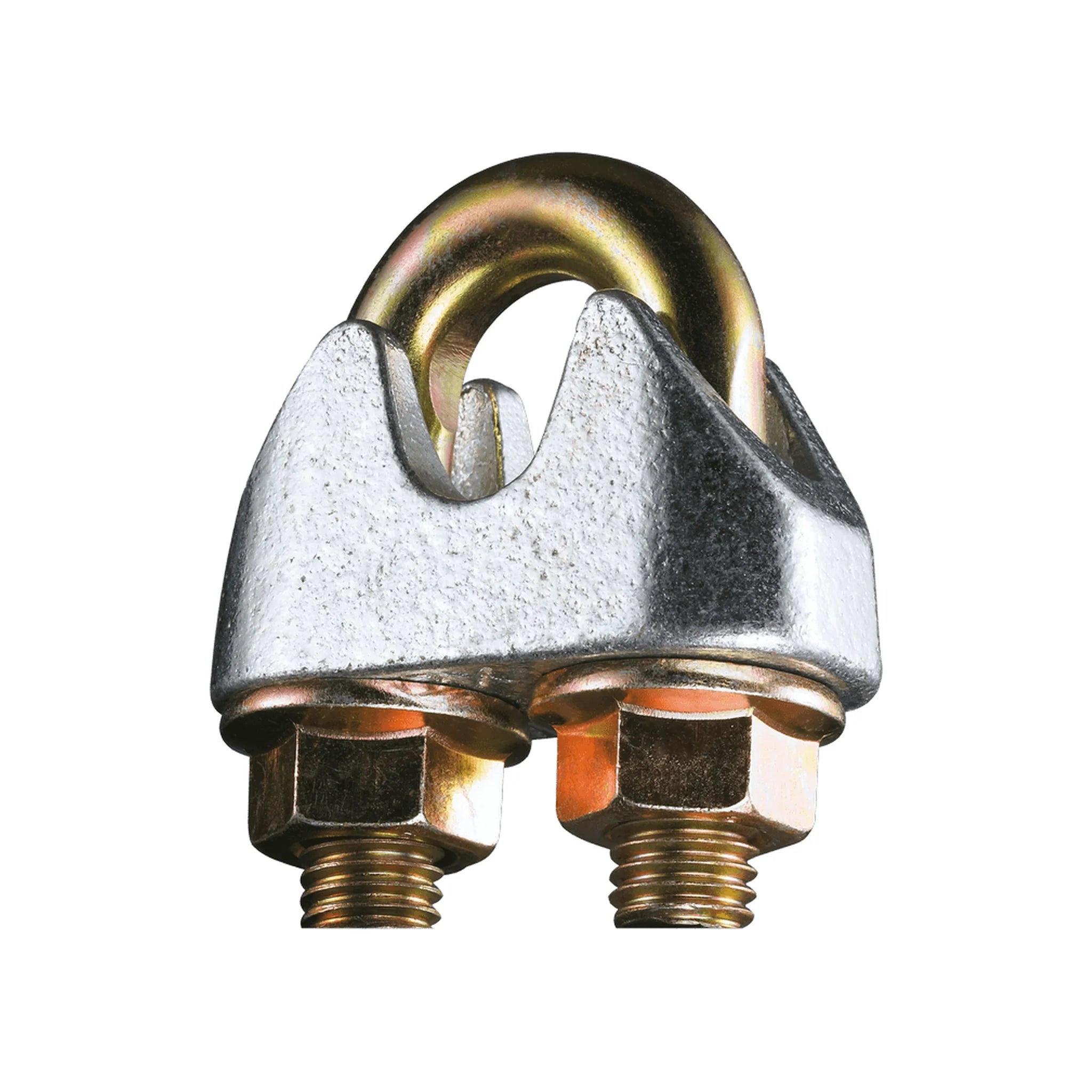

Robustná pevnostná lanová svorka značky KLEINSORGE vyrobená podľa normy EN 13411-5 (predtým označovaná ako DIN 1142). Táto svorka je určená na vytváranie vysoko bezpečných a pevných nerozoberateľných i rozoberateľných lanových zakončení a ôk na oceľových lanách. Na rozdiel od bežných komerčných svoriek spĺňa prísne bezpečnostné požiadavky pre náročné priemyselné aj zdvíhacie aplikácie.
Hlavné výhody a vlastnosti
Vysoká bezpečnosť (EN 13411-5): Certifikovaná norma nahrádzajúca staršiu normu DIN 1142, garantujúca vysokú únosnosť a spoľahlivosť.
Prémiový výrobca KLEINSORGE: Tradičná nemecká kvalita a precízne dielenské spracovanie.
Antikorózna ochrana: Galvanicky pozinkovaný povrch chráni svorku pred koróziou a poveternostnými vplyvmi.

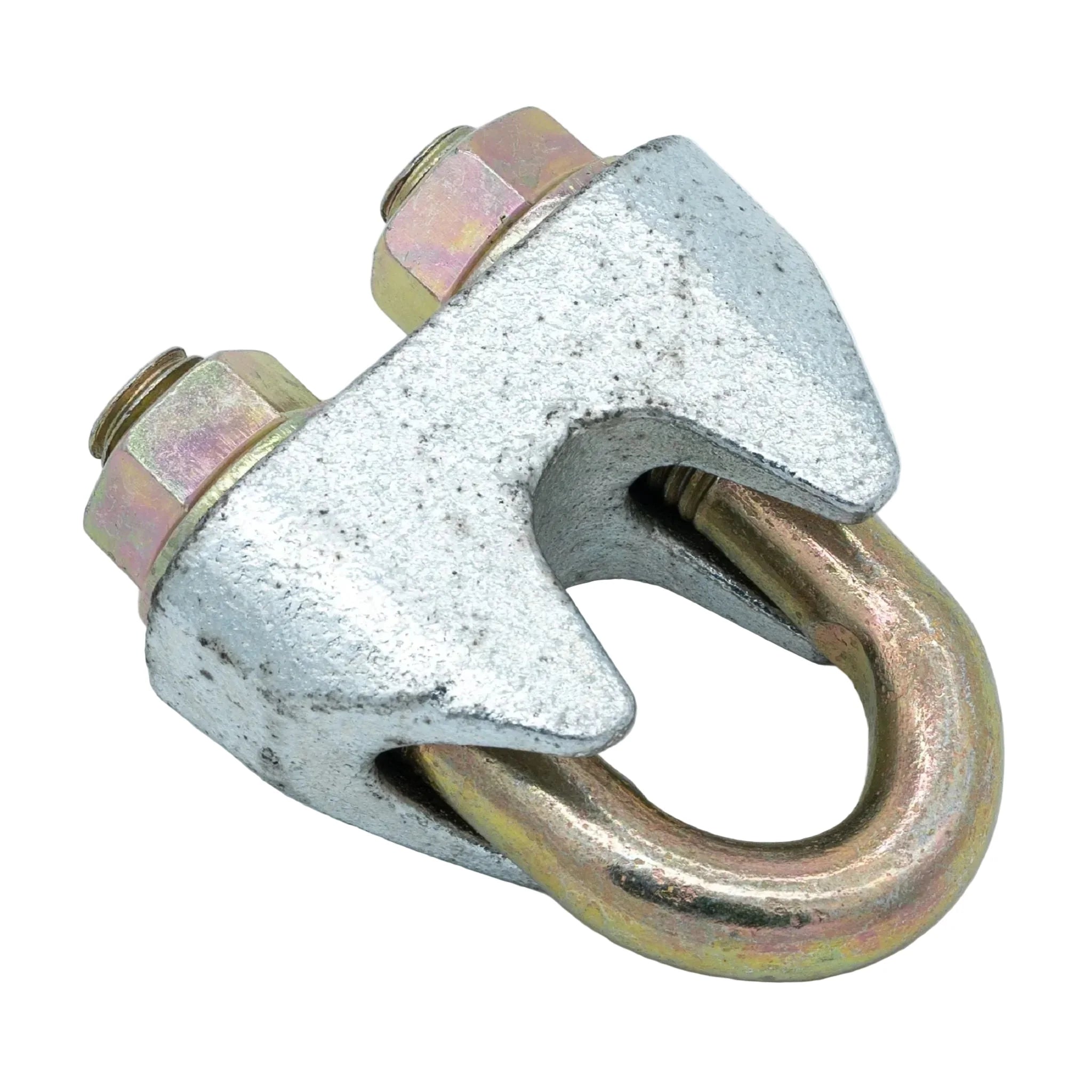

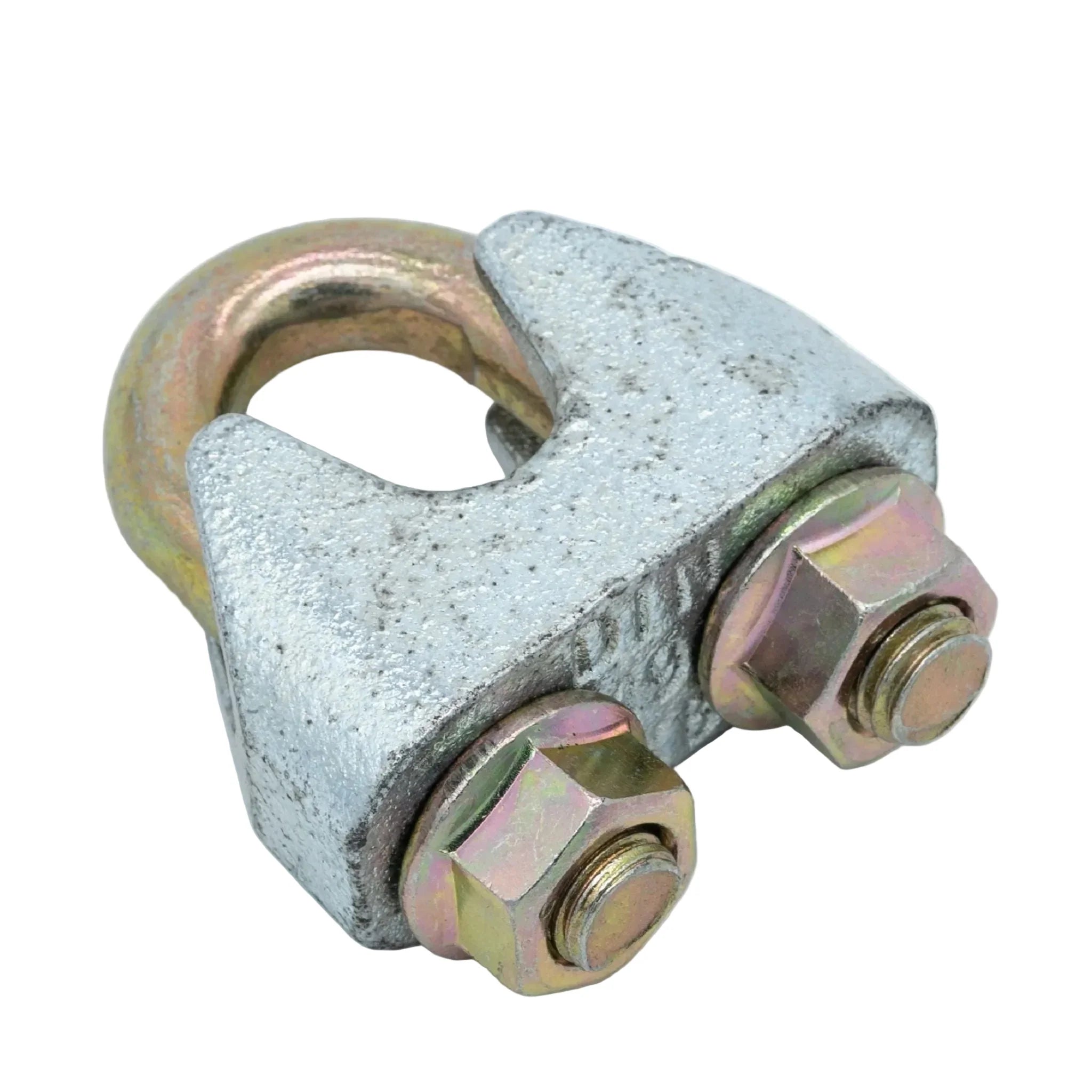

Kompletné prevedenie: Svorka sa skladá z kovaného tela (mostíka), strmeňa v tvare U a matíc s podložkami.
| Názov parametra | Hodnota / Popis |
| Norma | EN 13411-5 (predtým DIN 1142) |
| Značka / Výrobca | KLEINSORGE |
| Materiál | Oceľ, zinkované |
| Použitie | Výroba lanových ôk, spájanie oceľových lán |
| Upozornenie na použitie | Určené na jednorázové použitie pri tvorbe lanových zakončení (viď. poznámky v katalógu) |

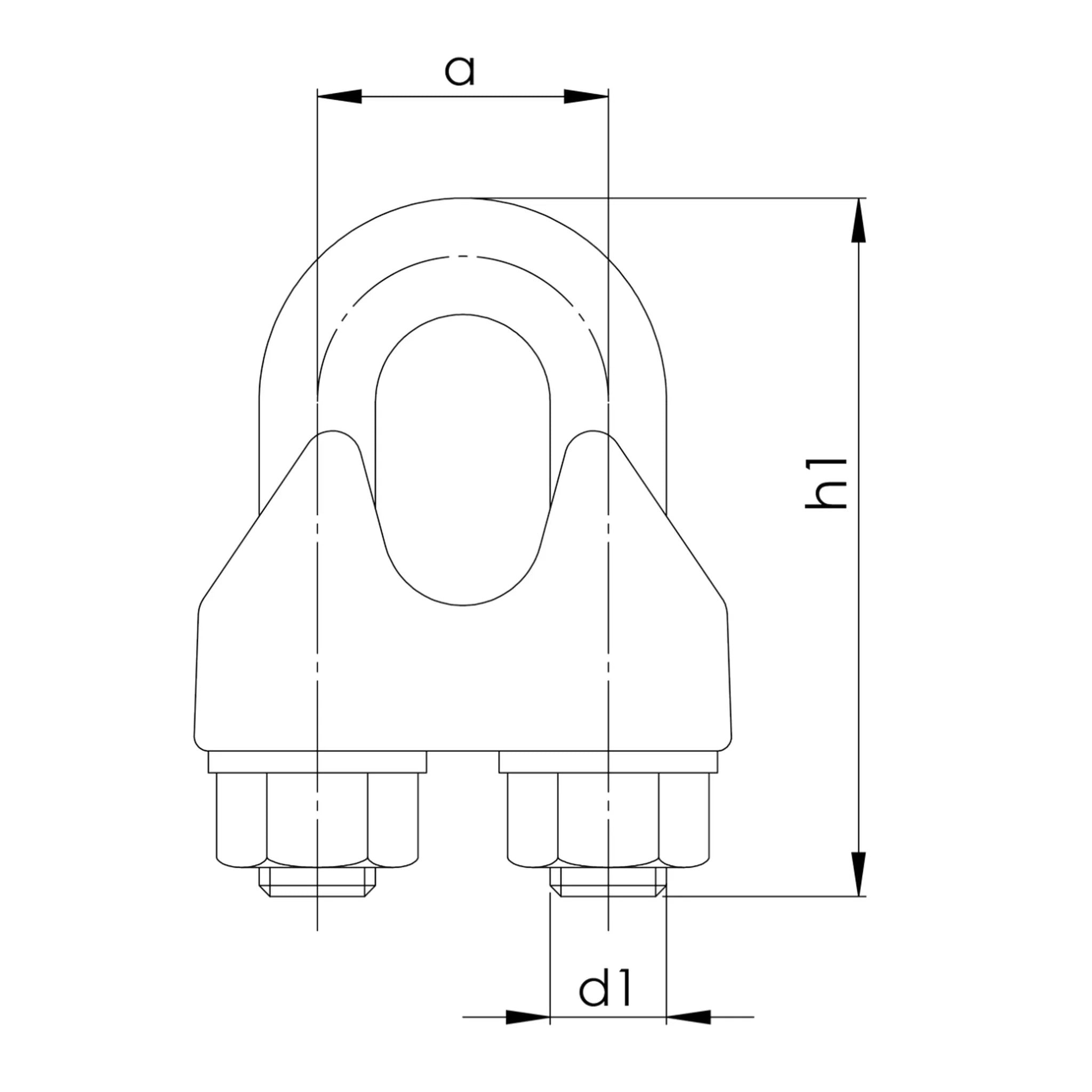

Prehľad rozmerov a uťahovacích momentov

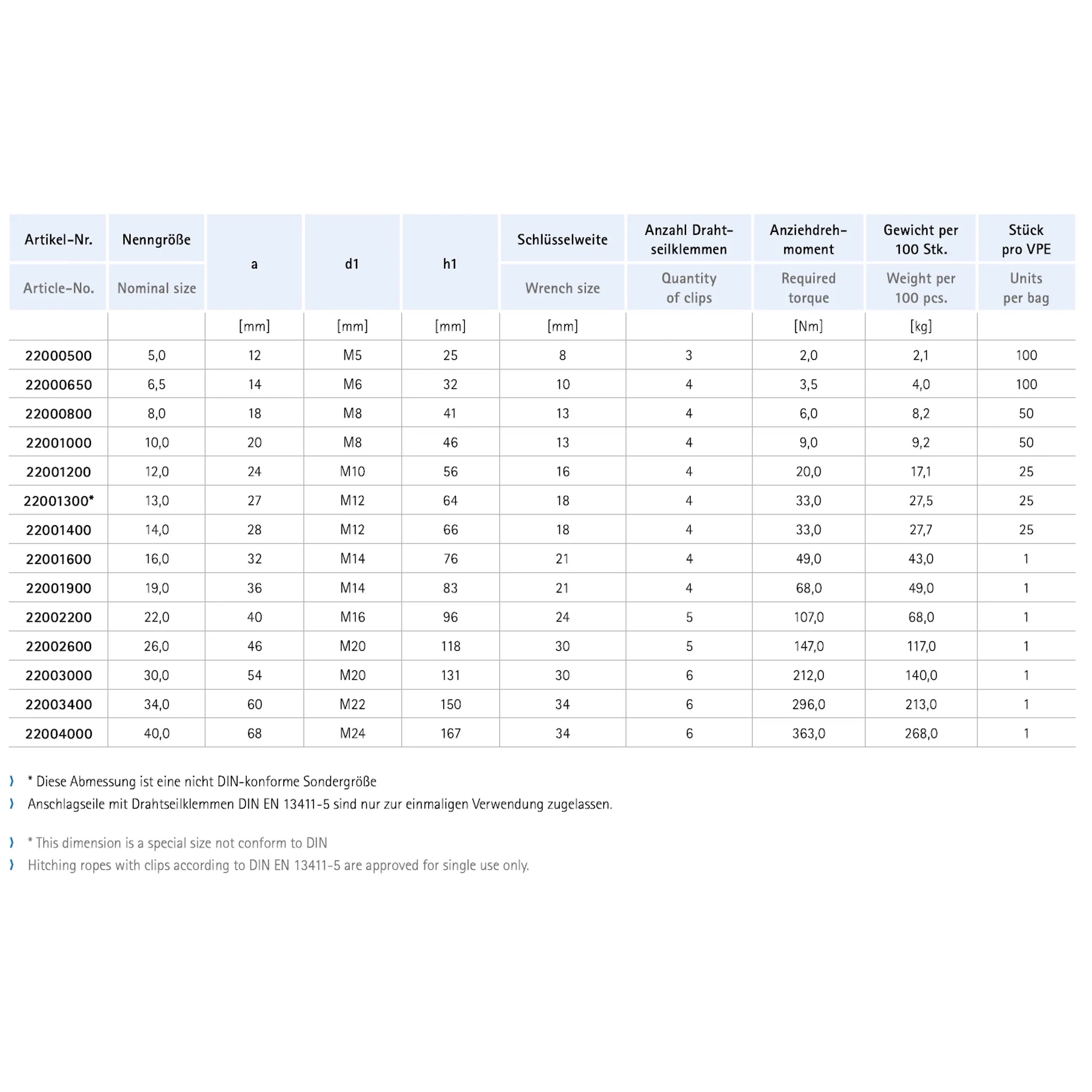

| Veľkosť | a | d1 | h1 | Otvor kľúča | Počet lanových svoriek | Uťahovací moment | Hmotnosť | Balenie | Označenie výrobcu |
| mm | mm | M (mm) | mm | mm | ks | Nm | kg/100ks | ks | --- |
| 5,0 | 12 | M5 | 25 | 8 | 3 | 2,0 | 2,1 | 100 | 22000500 |
| 6,5 | 14 | M6 | 32 | 10 | 4 | 3,5 | 4,0 | 100 | 22000650 |
| 8,0 | 18 | M8 | 41 | 13 | 4 | 6,0 | 8,2 | 50 | 22000800 |
| 10,0 | 20 | M8 | 46 | 13 | 4 | 9,0 | 9,2 | 50 | 22001000 |
| 12,0 | 24 | M10 | 56 | 16 | 4 | 20,0 | 17,1 | 25 | 22001200 |
| 13,0* | 27 | M12 | 64 | 18 | 4 | 33,0 | 27,5 | 25 | 22001300* |
| 14,0 | 28 | M12 | 66 | 18 | 4 | 33,0 | 27,7 | 25 | 22001400 |
| 16,0 | 32 | M14 | 76 | 21 | 4 | 49,0 | 43,0 | 1 | 22001600 |
| 19,0 | 36 | M14 | 83 | 21 | 4 | 68,0 | 49,0 | 1 | 22001900 |
| 22,0 | 40 | M16 | 96 | 24 | 5 | 107,0 | 68,0 | 1 | 22002200 |
| 26,0 | 46 | M20 | 118 | 30 | 5 | 147,0 | 117,0 | 1 | 22002600 |
| 30,0 | 54 | M20 | 131 | 30 | 6 | 212,0 | 140,0 | 1 | 22003000 |
| 34,0 | 60 | M22 | 150 | 34 | 6 | 296,0 | 213,0 | 1 | 22003400 |
| 40,0 | 68 | M24 | 167 | 34 | 6 | 363,0 | 268,0 | 1 | 22004000 |
Poznámky
* Tento rozmer je špeciálna veľkosť nezodpovedajúca norme DIN.
Viazacie laná s lanovými svorkami podľa normy DIN EN 13411-5 sú schválené iba pre jednorazové použitie.
Dôležité upozornenie pre montáž: Pre dodržanie deklarovanej bezpečnosti a pevnosti spoja je nutné použiť predpísaný počet svoriek a dodržať požadovaný uťahovací moment.
