Navarovací pevný viazací bod ABA - RUD
Navarovací pevný viazací bod ABA - RUD

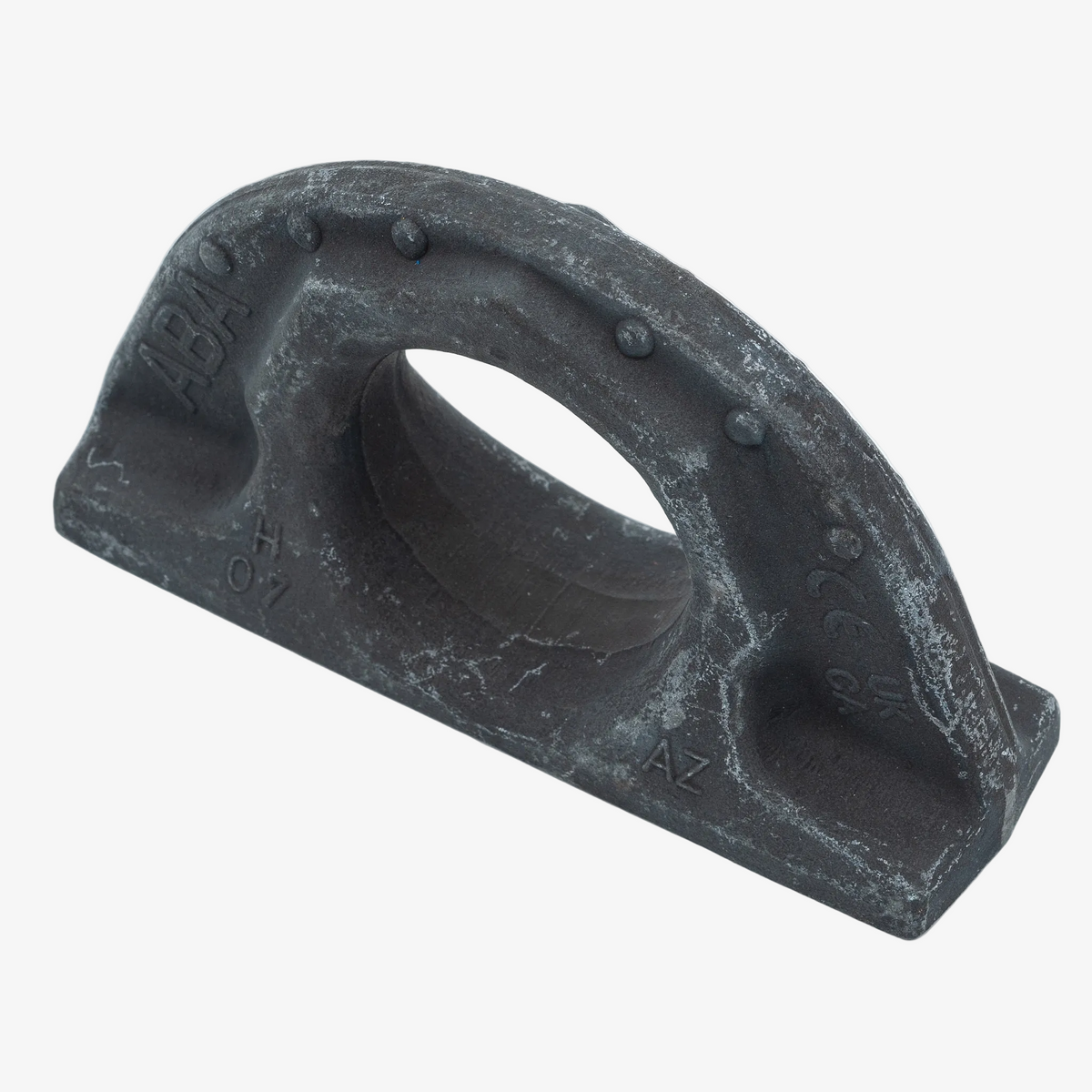

Navarovací viazací bod ABA je jednodielny kovaný bod. Jeho povrch je fosfátovaný a vďaka špeciálnemu tepelnému spracovaniu je veľmi odolný proti opotrebovaniu.
- Nosnosť 0,8 t - 31,5 t.
- Bezpečnostný faktor 4:1.
- Max. rozsah pracovnej teploty -20 °C až 200 °C.
- Max rozsah pracovnej teploty s redukciou nosnosti do 400 °C.
ABA viazací bod je zaťažiteľný vo všetkých smeroch a je možné ho jednoducho a rýchlo privariť. Rovnako je ľahké pripojenie väčšiny dostupných viazacích prostriedkov.
Súčasťou viazacieho bodu ABA je všetky požadované označenia ako je nosnosť, označenie výrobcu či typ viazacieho bodu. Na vykonávanie revízií sú na viazacom bode špeciálne značky, ktoré zaisťujú jednoduchú kontrolu opotrebenia. Vďaka tomu obsluha ľahko spozná, či je bezpečné viazací bod ďalej používať. Tieto značky zároveň pomáhajú určiť uhol zaťaženia pripojeného viazacieho prostriedku.
Navarovací viazací bod ABA je v súlade s požiadavkami smernice 2006/42/EC a technickými normami ČSN EN 1677 a DIN EN ISO 12100. DGUV test (OA 1451042).
| Typ | Nosnosť | T | A | B | C | D | E | F | Hmotnosť |
| --- | kg | mm | mm | mm | mm | mm | mm | mm | kg |
| 0,8t | 800 | 38 | 22 | 12 | 70 | 32 | 12 | 50 | 0,20 |
| 1,6t | 1600 | 42 | 30 | 16 | 100 | 35 | 16 | 57 | 0,45 |
| 3,2t | 3200 | 59 | 41 | 23 | 137 | 50 | 21 | 80 | 1,15 |
| 5,0t | 5000 | 72 | 51 | 27 | 172 | 60 | 28 | 99 | 2,26 |
| 10,0t | 10000 | 95 | 70 | 38 | 228 | 80 | 35 | 130 | 5,37 |
| 20,0t | 20000 | 135 | 90 | 52 | 272 | 115 | 40 | 175 | 10,72 |
| 31,5t | 31500 | 154 | 108 | 64 | 320 | 130 | 50 | 204 | 18,33 |
