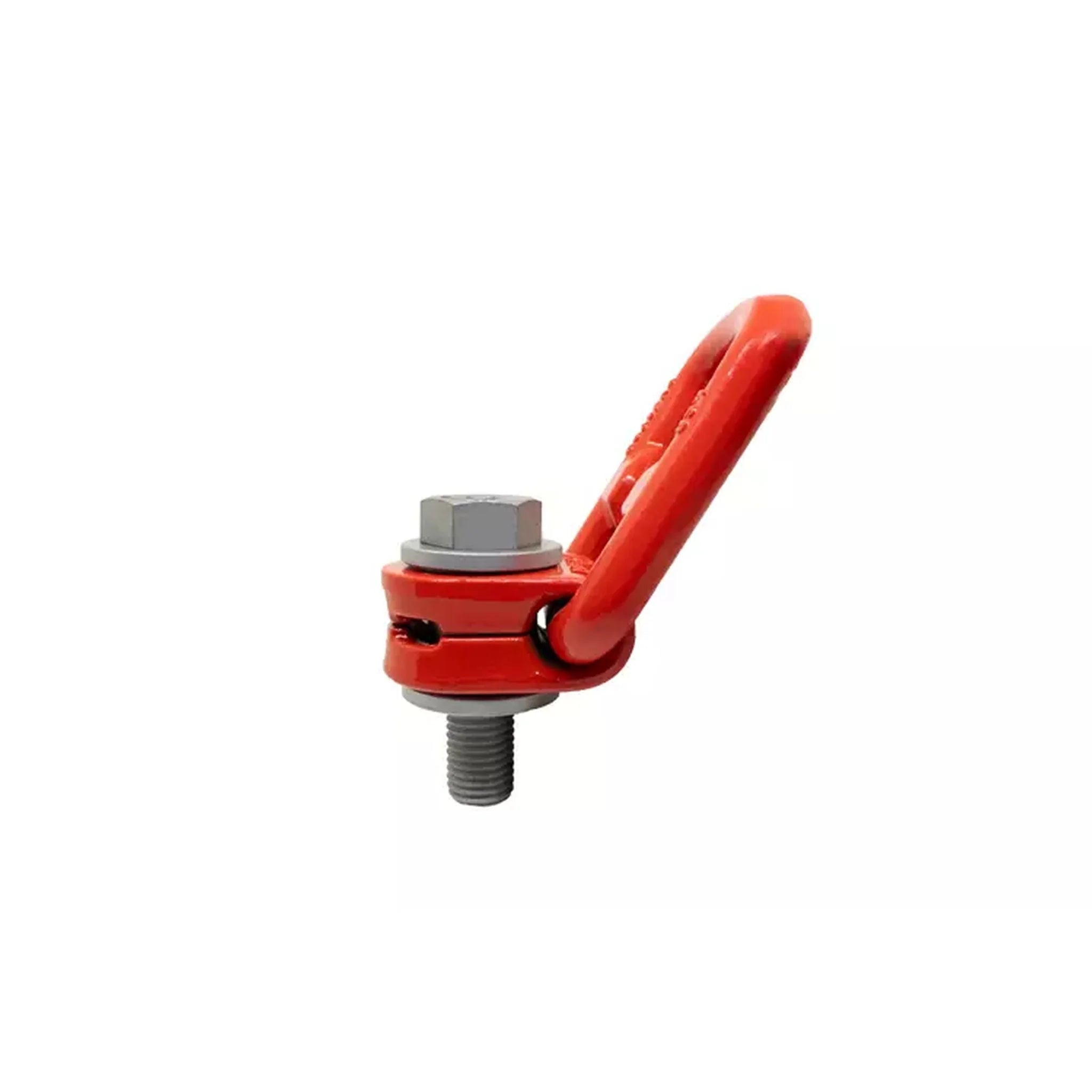

Tento model je špecifický svojim veľkým okom (shackle), ktoré umožňuje pripojenie aj veľmi rozmerných hákov a viazacích prostriedkov, čo je pri bežných otočných bodoch často problém.

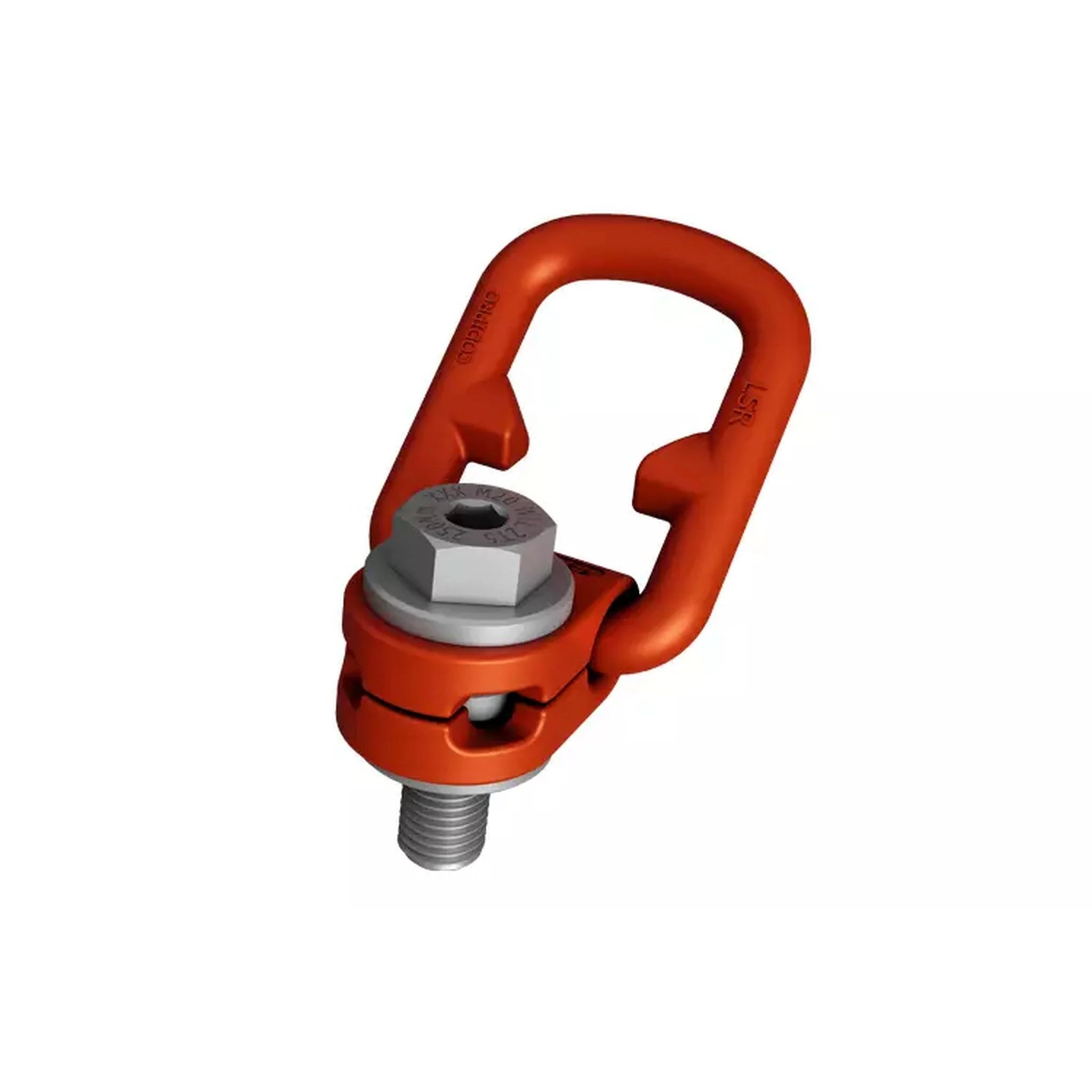

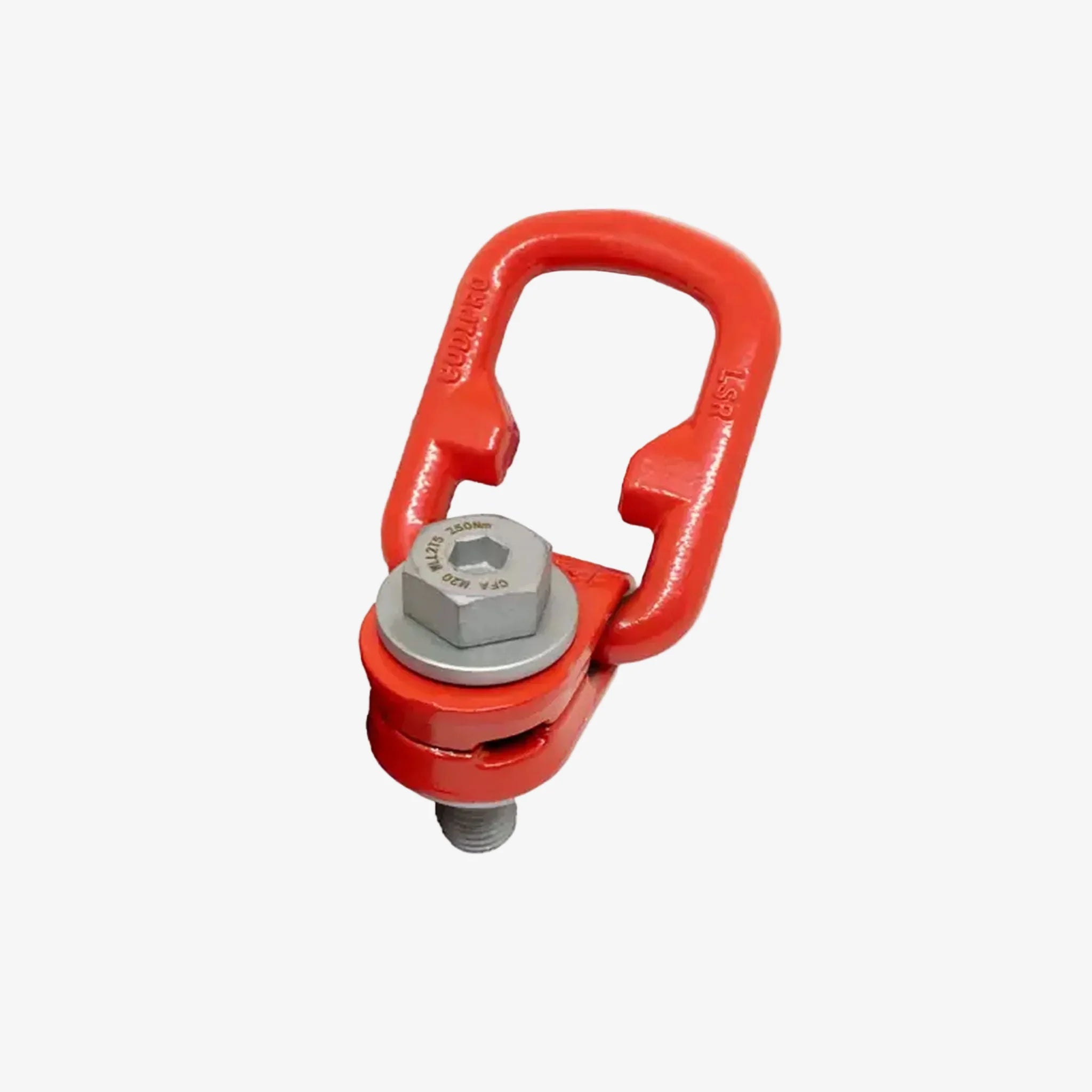

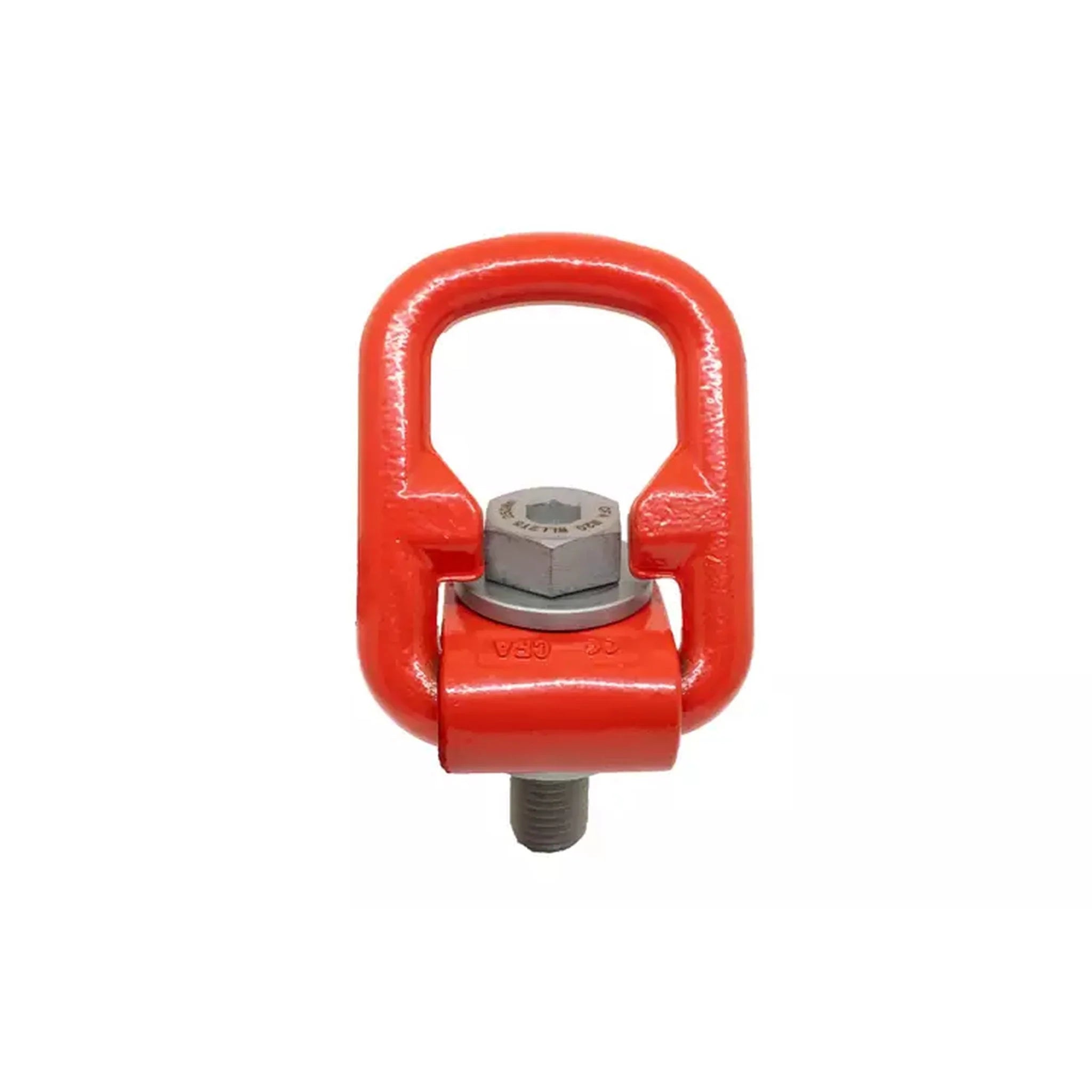

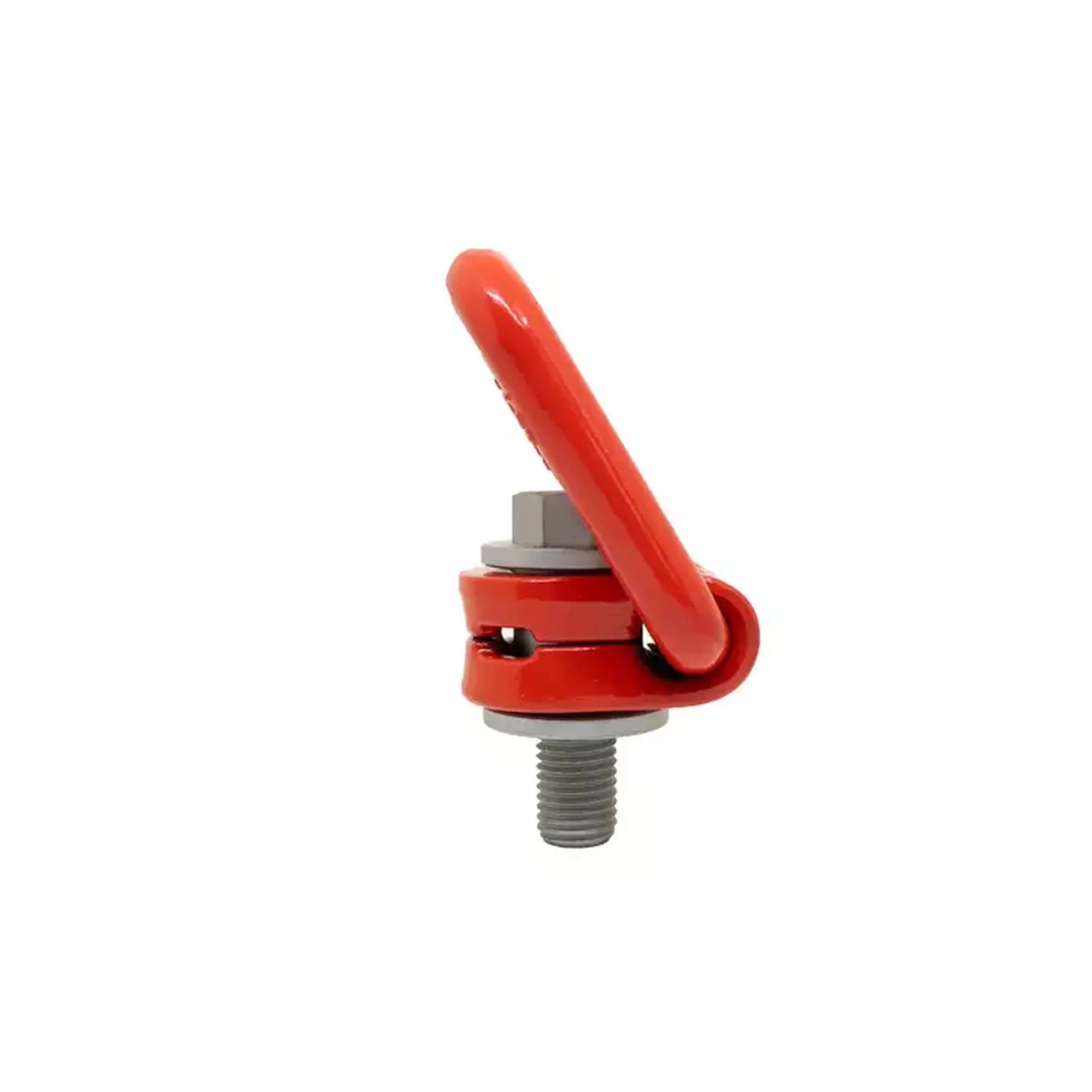

Robustné riešenie pre najťažšiu manipuláciu. Otočný viazací bod CODIPRO LSR (Large Swivel Ring) je navrhnutý pre aplikácie, kde štandardné viazacie body nestačia. Vďaka svojmu extrémne priestrannému oku umožňuje ľahké a bezpečné uchytenie aj veľkých žeriavových hákov. Patrí do prémiového radu GRADUP, ktorý zaručuje najvyššiu kvalitu ocele a vynikajúci pomer medzi vlastnou hmotnosťou a nosnosťou.
Hlavné výhody a vlastnosti:

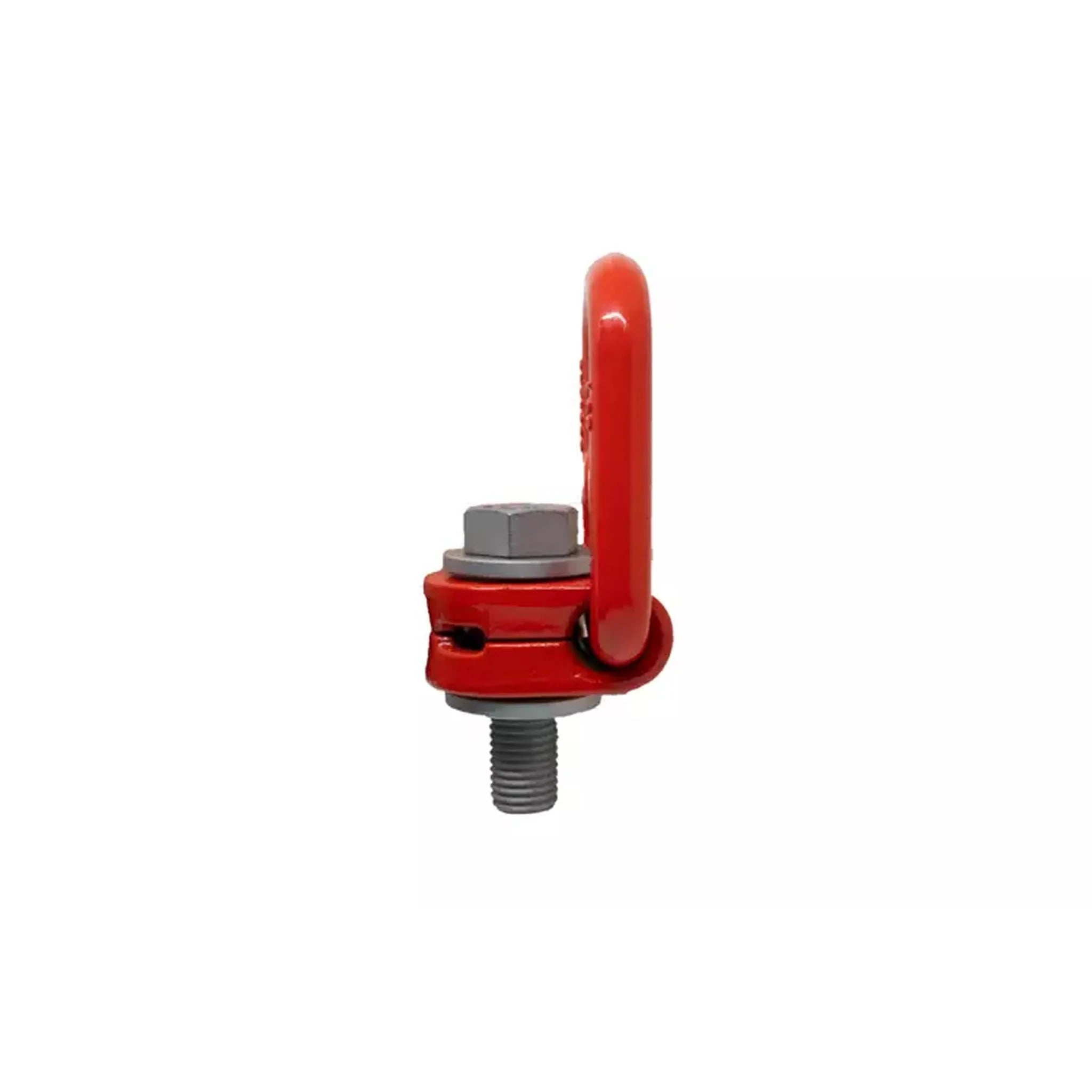

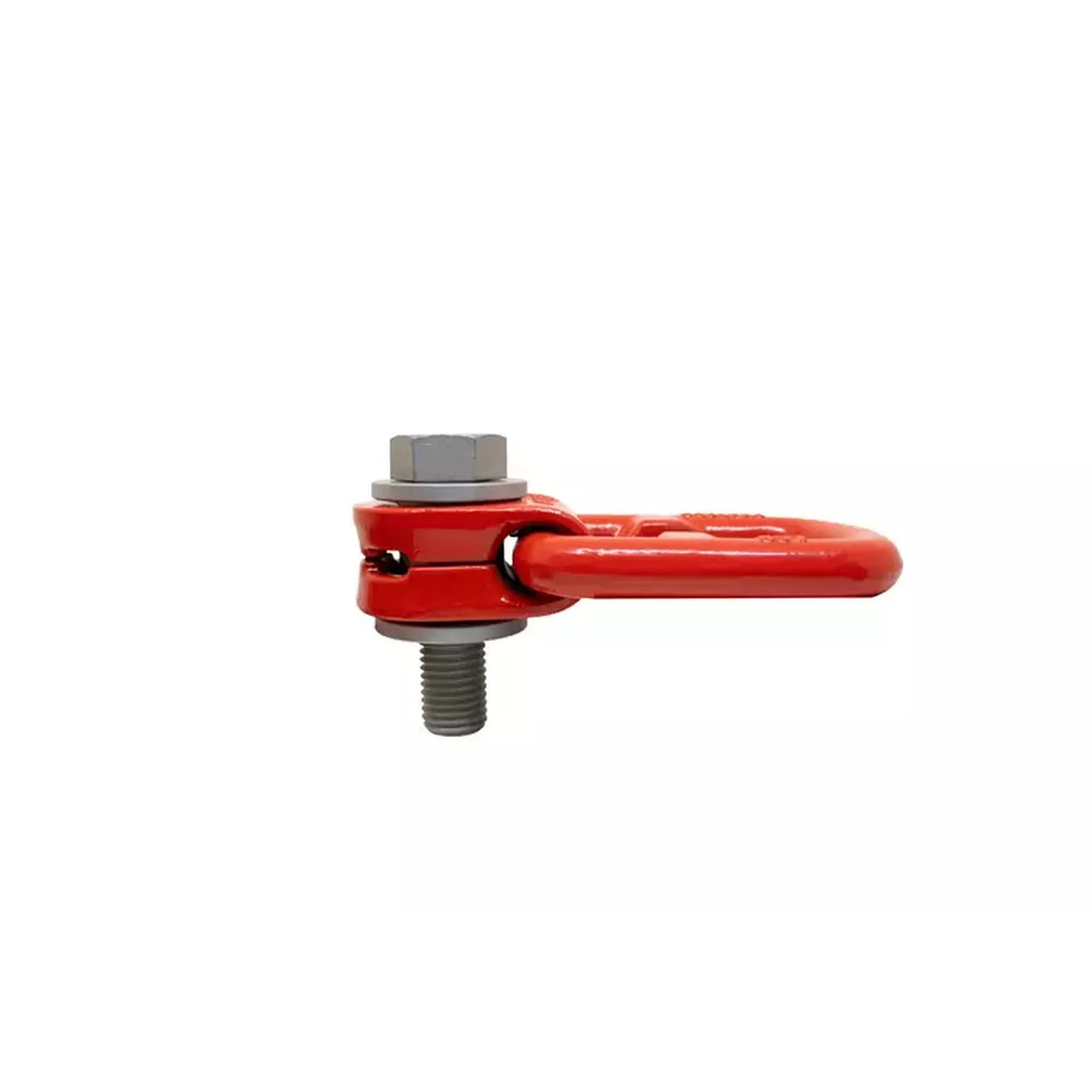

Dvojitý kĺb (Double Articulation): Umožňuje plnú rotáciu o 360 ° a náklon oka o 180 °. Viazací bod sa tak automaticky vyrovná do smeru ťahu, čím eliminuje riziko nechceného vyskrutkovania alebo poškodenia skrutky.
- Extra veľké oko (LSR): Špecifický tvar strmeňa je navrhnutý tak, aby do neho bolo možné zaklesnúť aj háky veľkých rozmerov, ktoré sa do bežných ôk (napr. radu DSR) nezmestia.
- Prémiová oceľ GRADUP: Vyrobené z optimalizovanej vysokopevnostnej ocele, ktorá ponúka vyššiu nosnosť pri zachovaní kompaktných rozmerov.
- Bezpečnosť predovšetkým: Bezpečnostný koeficient 5:1 (spĺňa najprísnejšie normy pre Európu i USA).
- Odolnosť proti korózii: Povrchová úprava odolá soľnej hmle až 600 hodín, čo zaručuje dlhú životnosť aj v náročnom priemyselnom prostredí.
Technické špecifikácie:
- Rozsah nosnosti (WLL): od 0,3 t do 12,5 t (v závislosti od veľkosti závitu).
- Závity: Metrické (M8 až M45) aj UNC prevedenie.
- Teplotný rozsah: Plná funkčnosť od -20 °C do +200 °C.

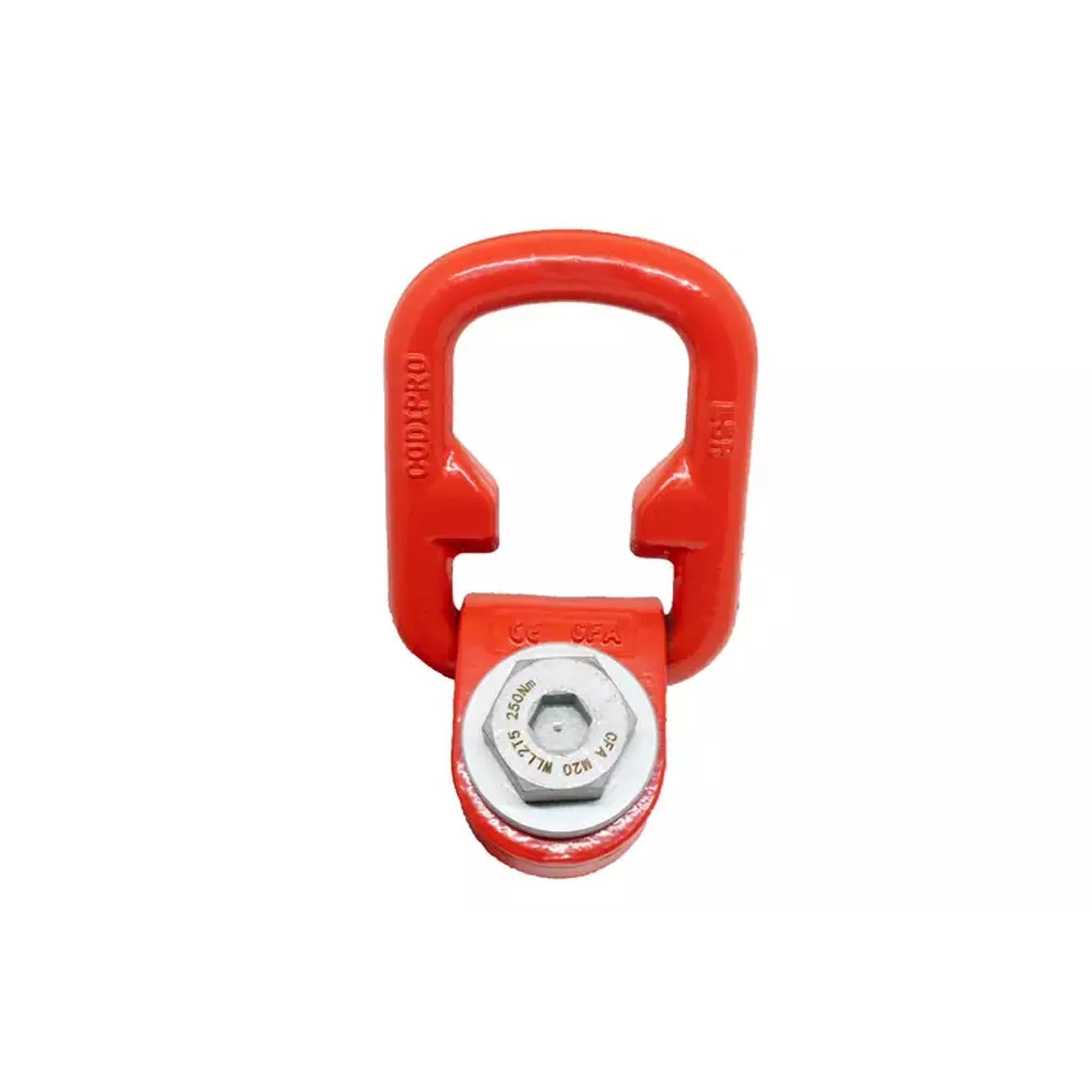

- Certifikácia: Každý kus má vyrazené unikátne sledovacie číslo, nosnosť, uťahovací moment a značku CE.
- Sledovateľnosť: Systém CODITRACER umožňuje okamžitý prístup k certifikátu a návodu pomocou QR kódu alebo čísla šarže.
Prečo zvoliť CODIPRO LSR?
Tento viazací bod je ideálnou voľbou pre strojárstvo, lisovne a ťažký priemysel, kde sa manipuluje s rozmernými bremenami a používajú sa masívne viazacie prostriedky. Na rozdiel od pevných ôk (DIN 580) LSR zaručuje bezpečnú manipuláciu aj pri šikmom ťahu bez poklesu nosnosti.

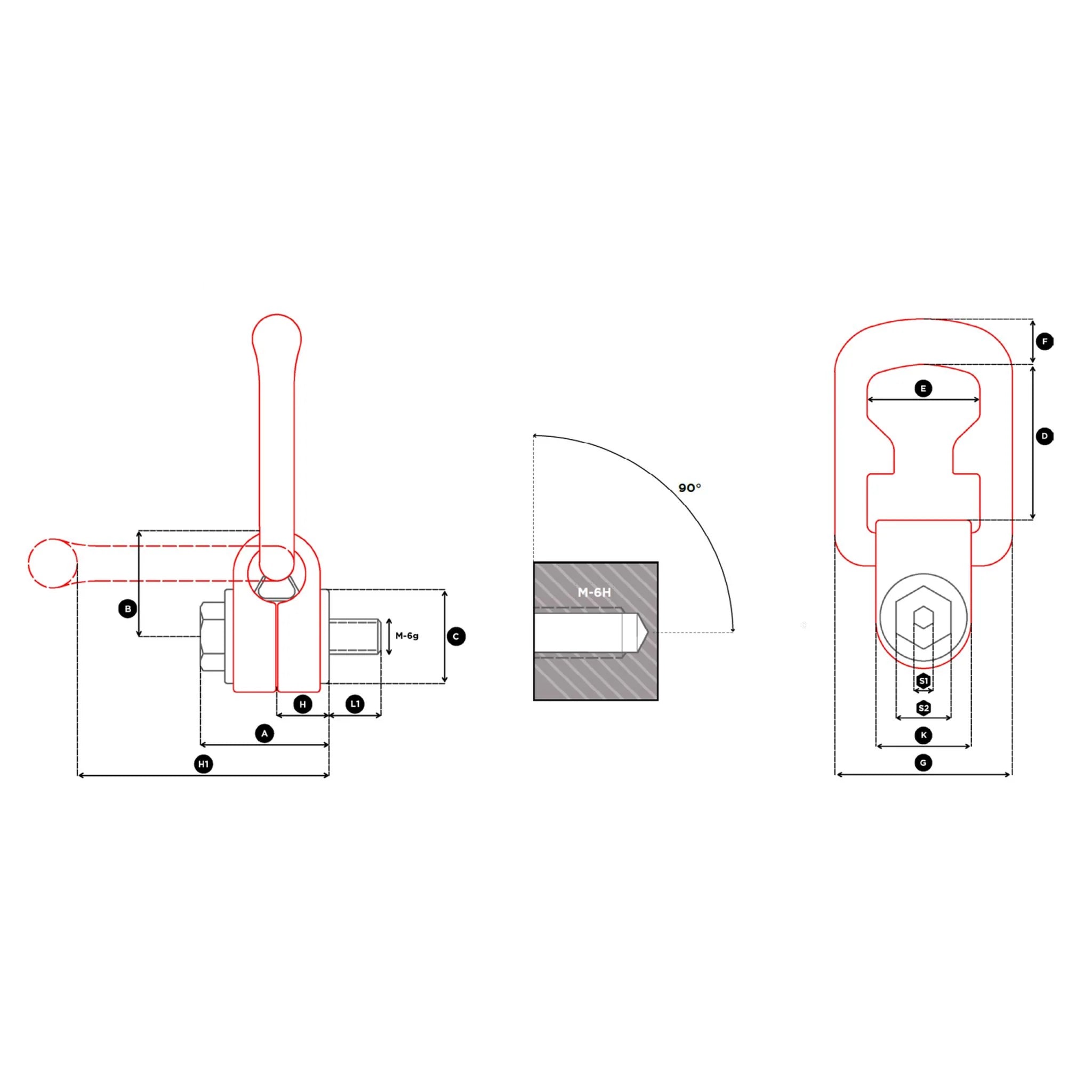

| Označenie výrobcu | Závit | SF 4:1 WLL | L1 | Moment utiahnutia | S1 | S2 | A | B | C | D | E | F | G | H | H1 | K | Hmotnosť |
| --- | --- | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| LSR M 8 | M 8 (x1,25) | 0,3 | 14 | 30 | 6 | 13 | 36 | 30 | 27 | 47 | 35 | 14 | 55 | 15 | 73 | 30 | 0,37 |
| LSR M 10 | M 10 (x1,5) | 0,6 | 17 | 60 | 6 | 17 | 37 | 30 | 27 | 47 | 35 | 14 | 55 | 15 | 73 | 30 | 0,38 |
| LSR M 12 | M 12 (x1,75) | 1,0 | 20 | 100 | 8 | 19 | 44 | 35 | 33 | 50 | 40 | 18 | 68 | 18 | 81 | 36 | 0,71 |
| LSR M 16 | M 16 (x2) | 1,5 | 26 | 150 | 10 | 24 | 46 | 35 | 33 | 50 | 40 | 18 | 68 | 18 | 81 | 36 | 0,78 |
| LSR M 20 | M 20 (x2,5) | 2,5 | 32 | 250 | 14 | 30 | 56 | 42 | 45 | 73 | 54 | 16 | 86 | 21 | 109 | 50 | 1,35 |
