Otočný viazací bod na naskrutkovanie - PLGW SUPREME - Pewag Winner Profilift
Revolúcia v manipulácii: Uťahovanie bez náradia, maximálna bezpečnosť.

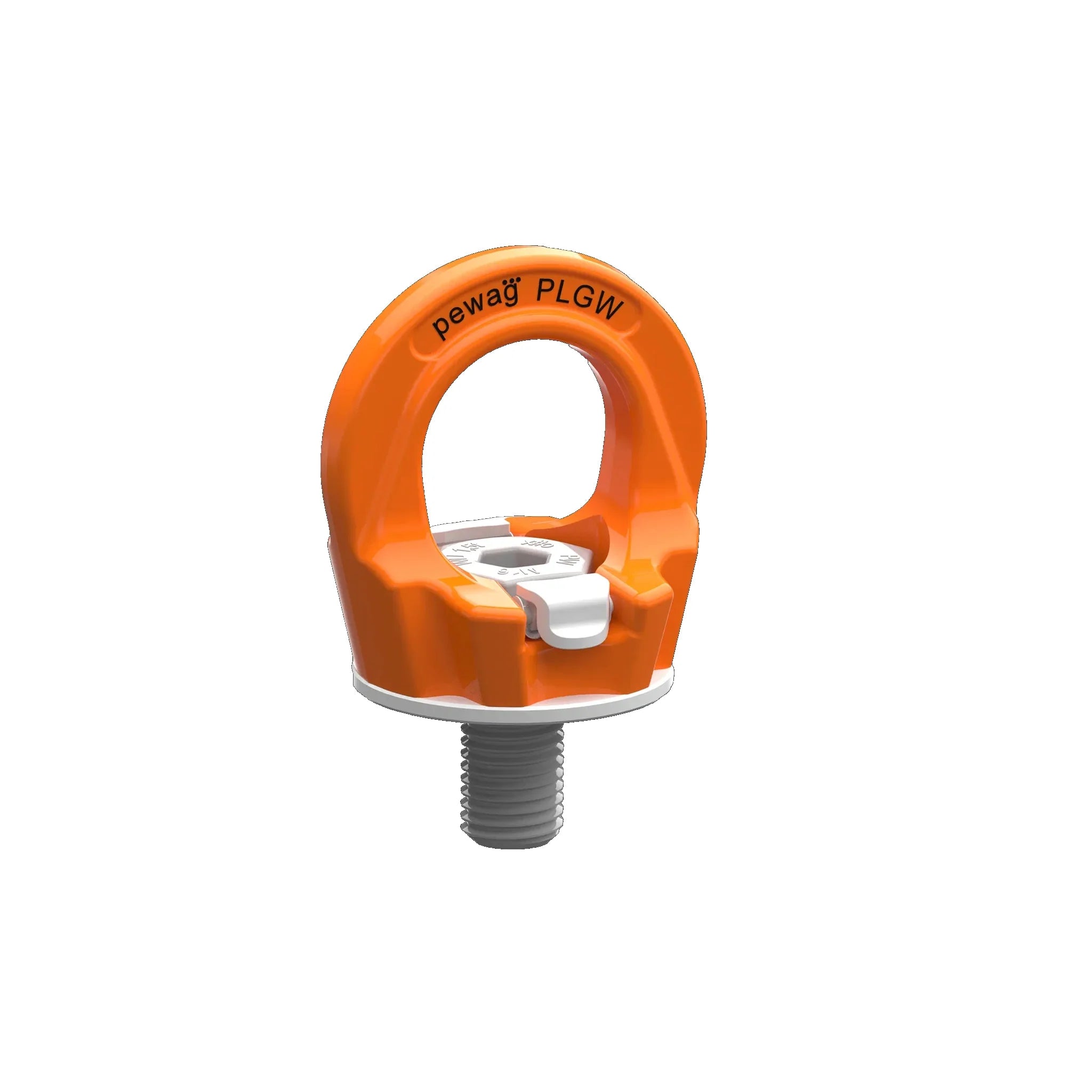

Pewag PLGW SUPREME predstavuje svetovú špičku medzi viazacími bodmi. Tento patentovaný systém „gamma“ prináša zásadnú inováciu – montáž a demontáž je možné vykonávať iba rukou, bez nutnosti použitia kľúča alebo iného náradia. Je ideálnou voľbou pre prevádzky, kde je kladený dôraz na rýchlosť, efektivitu a nekompromisnú bezpečnosť pri zdvíhaní bremien.
Hlavné výhody a inovácie:
Systém SUPREME (Tool-free): Vďaka unikátnemu mechanizmu s integrovanou skrutkou a pohyblivým kľúčom v tele viazacieho bodu utiahnete PLGW Supreme jednoducho rukou. Po dotiahnutí sa kľúč zaistí a oko sa môže voľne otáčať o 360° v smere ťahu.

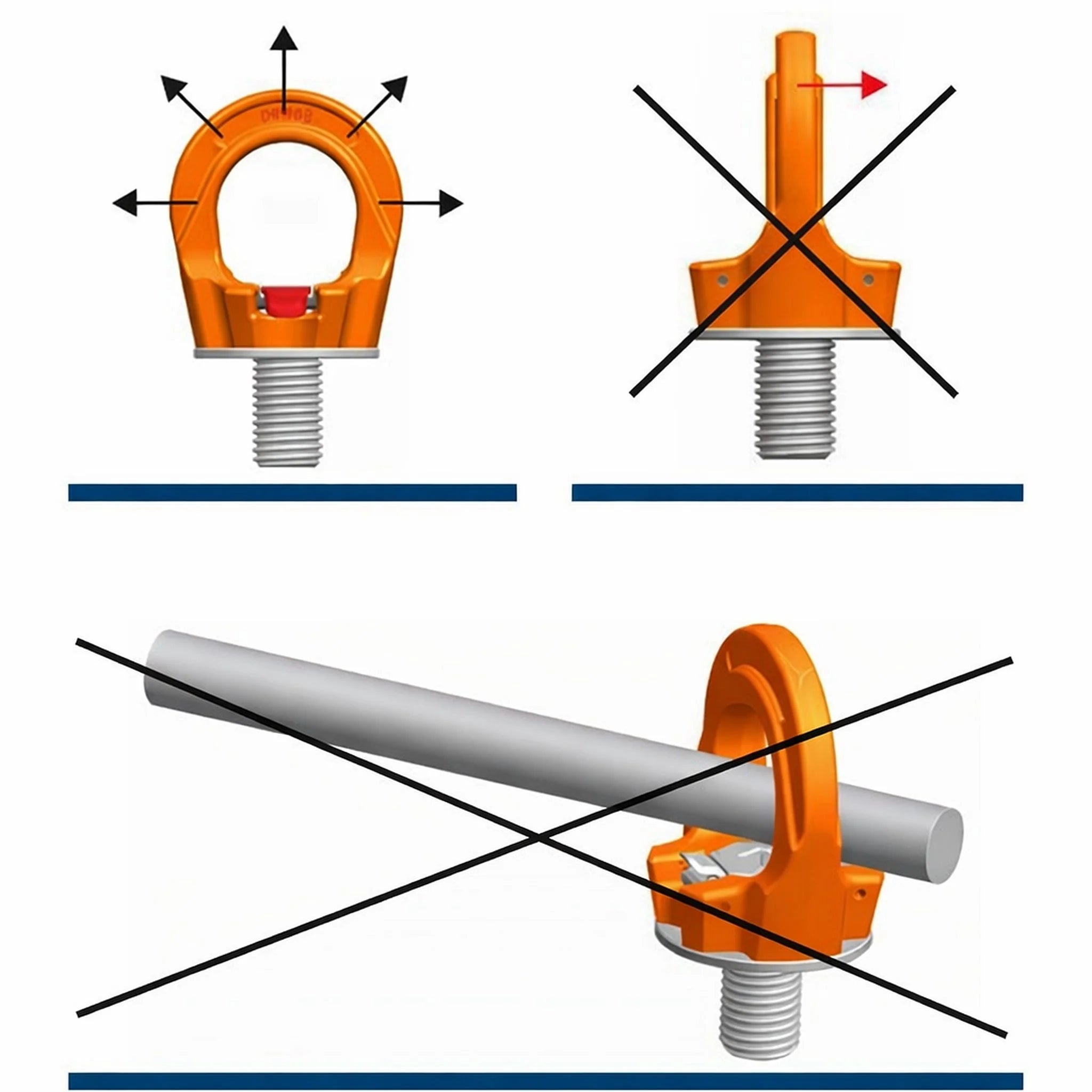

360° rotácia: Viazací bod je plne otočný, čo umožňuje ideálne vyrovnanie do smeru ťahu a eliminuje riziko nechceného povolenia skrutky pri manipulácii.
Vysoká nosnosť v každom smere: Konštrukcia z ušľachtilej ocele zaisťuje vysoké pracovné zaťaženie (WLL) pri zachovaní kompaktných rozmerov.
Kvalita skrutky: Skrutka je 100% testovaná na trhliny a je vymeniteľná, čo predlžuje životnosť celého viazacieho bodu.
Povrchová ochrana: Povrchová úprava zaisťuje vynikajúcu odolnosť proti korózii.
Technické parametre:
Typ: PLGW Supreme (verzia pre ručné uťahovanie)
Bezpečnostný faktor: 4:1
Teplotný rozsah použitia: -40 °C až +200 °C (pri zachovaní 100% nosnosti)
Identifikácia: Každý kus je opatrený sériovým číslom a označením nosnosti.
Štandardy: Zodpovedá smernici o strojných zariadeniach 2006/42/ES.
Prečo zvoliť Pewag PLGW SUPREME?
Zatiaľ čo bežné viazacie body vyžadujú na montáž imbusový kľúč a správny moment, PLGW Supreme šetrí váš čas. Eliminuje hľadanie náradia na pracovisku a znižuje riziko zranenia pri improvizovanej montáži. Je to investícia do bezpečnosti a plynulosti vášho výrobného alebo logistického procesu.
Použitie:
Nástrojárne a lisovne (manipulácia s formami).
Strojárska výroba.
Logistika a transport ťažkých komponentov.
Stavebníctvo.

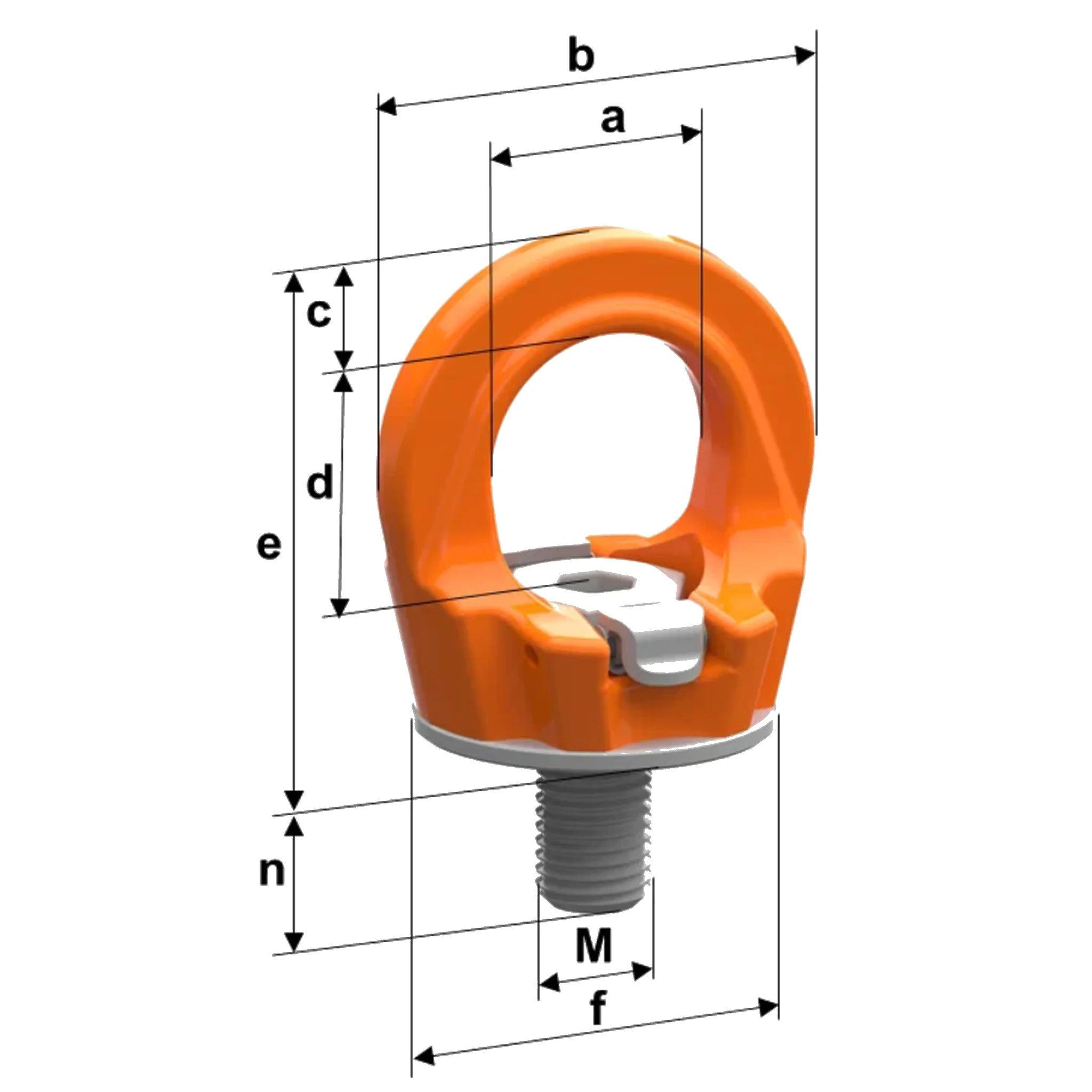

| Označenie výrobcu | Závit | Nosnosť | a | b | c | d | e | f | n | n max | Inbus | Hmotnosť |
| --- | (mm) | kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| PLGW Supreme 0,3 t | M8 | 300 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 90 | 6 | 0,20 |
| PLGW Supreme 0,5 t | M10 | 500 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 160 | 6 | 0,21 |
| PLGW Supreme 0,7 t | M12 | 700 | 30 | 55 | 12 | 32 | 63 | 43 | 20 | 160 | 8 | 0,29 |
| PLGW Supreme 1,5 t | M16 | 1500 | 35 | 64 | 14 | 36 | 70 | 50 | 25 | 160 | 10 | 0,48 |
| PLGW Supreme 2,3 t | M20 | 2300 | 40 | 73 | 16 | 41 | 81 | 54 | 30 | 160 | 12 | 0,58 |
| PLGW Supreme 3,2 t | M24 | 3200 | 50 | 86 | 18 | 50 | 93 | 69 | 35 | - | 14 | 1,10 |
| PLGW Supreme 4,9 t | M30 | 4900 | 60 | 110 | 25 | 60 | 114 | 90 | 45 | - | 17 | 2,20 |
| PLGW Supreme 7 t | M36 | 7000 | 70 | 132 | 31 | 70 | 136 | 108 | 55 | - | 19 | 3,80 |
| PLGW Supreme 9 t | M42 | 9000 | 80 | 152 | 36 | 72 | 153 | 126 | 65 | - | 22 | 5,70 |
| PLGW Supreme 12 t | M48 | 12000 | 95 | 179 | 42 | 88 | 179 | 148 | 75 | - | 24 | 8,90 |
