Postrková mačka DY, šírka nosníka 50-305mm, nosnosť 500kg, DELTA - ...
Postrková mačka DY, šírka nosníka 50-305mm, nosnosť 500kg, DELTA - Dopredaj

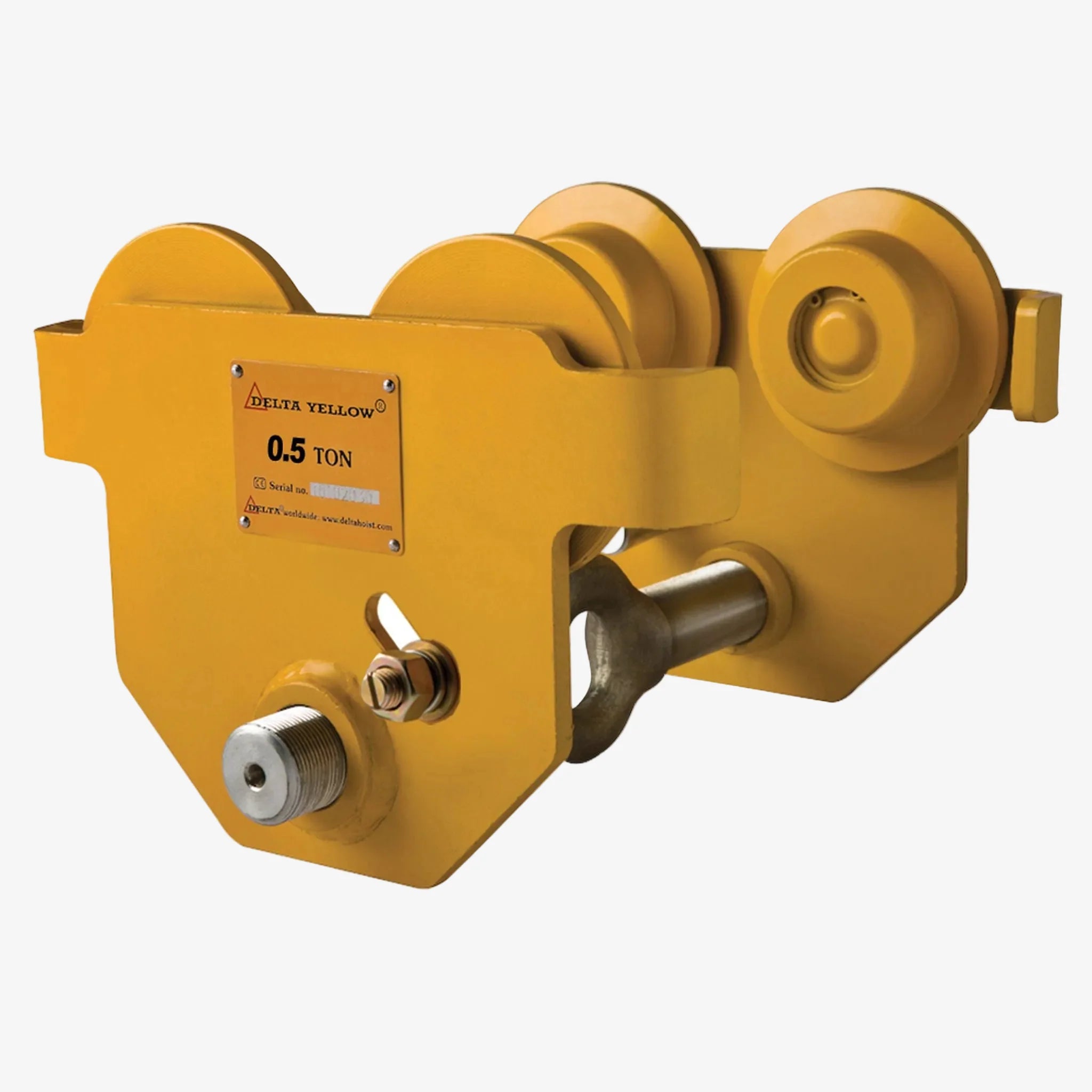

Spoľahlivé, bezpečné a maximálne univerzálne riešenie pre horizontálny presun bremien. Postrková mačka DELTA YELLOW (číslo typu: DY.0.036000500) s nosnosťou 500 kg predstavuje špičku v obore manipulačnej techniky. Vďaka extrémne širokému rozsahu nastavenia pre nosníky od 50 do 305 mm a robustnej konštrukcii je ideálnou voľbou pre náročné priemyselné prevádzky, dielne aj sklady.
Tento manuálny pojazd je navrhnutý pre kombináciu so závesnými zdvíhadlami (napr. ručnými či elektrickými kladkostrojmi) a zaisťuje hladký, bezpečný a presne vedený pohyb bremena pozdĺž spodnej pätky nosníka.
Hlavné výhody a produktové vlastnosti
Mimoriadny rozsah nastavenia (50–305 mm): Pojazd mačky sa individuálne prispôsobuje jednoduchým otáčaním stredovej skrutky s vyrovnávacím hriadeľom. Bezproblémovo pasuje na väčšinu štandardných profilov typu I a H (ako so šikmou, so aj s rovnou prírubou).
Hladký pojazd s minimálnym odporom: Kolesá mačky sú osadené trvalo mazanými guličkovými ložiskami, čo zaisťuje veľmi ľahký chod pri ručnom tlačení bremena a výrazne znižuje fyzickú námahu obsluhy.
Špičkové bezpečnostné prvky: Konštrukcia obsahuje integrované bočné bezpečnostné zábrany, ktoré plnia funkciu ochrany proti pádu, zlomeniu a nárazu. Zariadenie je navyše štandardne vybavené pokročilou ochranou proti preklopeniu (nakloneniu).
Prvotriedna európska certifikácia: Výrobok plne vyhovuje európskej smernici o strojných zariadeniach 2006/42/ES. Je dodávaný s testovacím certifikátom, CE vyhlásením o zhode a podrobným návodom na obsluhu.
Bezpečnosť a montáž
Inštalácia zariadenia je rýchla a intuitívna. Pri montáži na nosník je nutné zachovať vôľu 3 mm medzi hranou kolesa a prírubou nosníka a zaistiť, aby bol nosník vodorovný a vybavený koncovými dorazmi.
Upozornenie: Pri výpočte celkového zaťaženia trasy berte vždy do úvahy kombinovanú hmotnosť samotného bremena, inštalovaného kladkostroja a pojazdovej mačky. Nikdy neprekračujte menovitú nosnosť 500 kg.
Dopredaj skladových zásob.
| Parameter | Hodnota |
| Značka | DELTA (rad DELTA YELLOW) |
| Číslo typu | DY.0.036000500 |
| Nosnosť | 500 kg |
| Vhodná šírka nosníka | 50 – 305 mm |
| Minimálny polomer zákruty (R) | 0,5 m |
| Priemer pojazdových kolies | 55 mm |
| Hmotnosť | 5,4 kg |

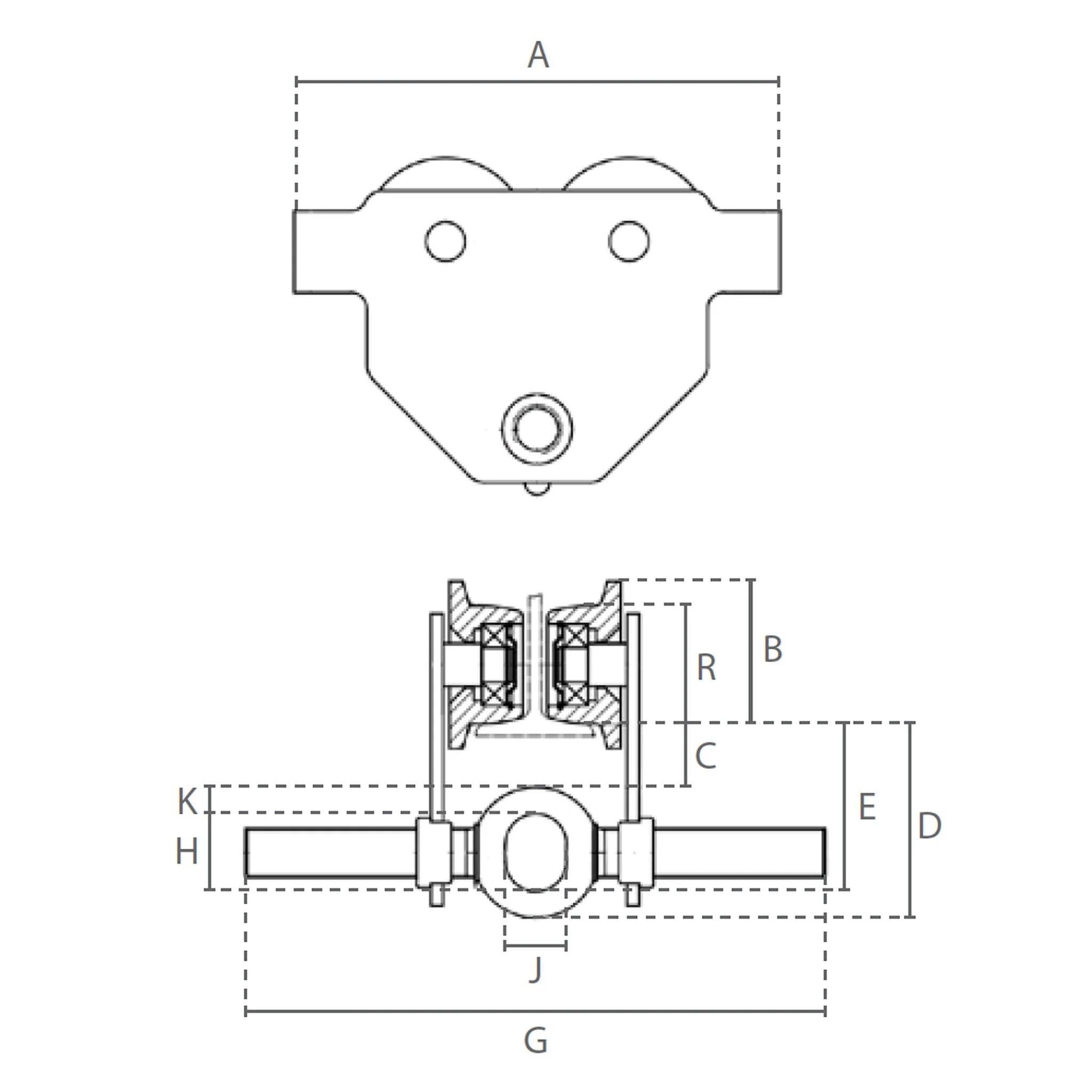

| Nosnosť | A | B | C | D | E | G | H | J | K |
| t | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 0,5 | 198 | 68 | 40 | 94 | 82 | 385 | 28 | 25 | 13 |
| 1,0 | 238 | 82 | 31 | 102 | 85 | 388 | 37 | 29 | 17 |
| 2,0 | 277 | 95 | 31 | 119 | 99 | 405 | 48 | 36 | 20 |
| 3,0 | 324 | 116 | 31 | 139 | 113 | 429 | 56 | 46 | 26 |
| 5,0 | 373 | 138 | 40 | 161 | 133 | 435 | 65 | 52 | 28 |
Technický list Postrková mačka DY DELTA šírka nosníka 50-305mm 500kg_Pavlínek sro
