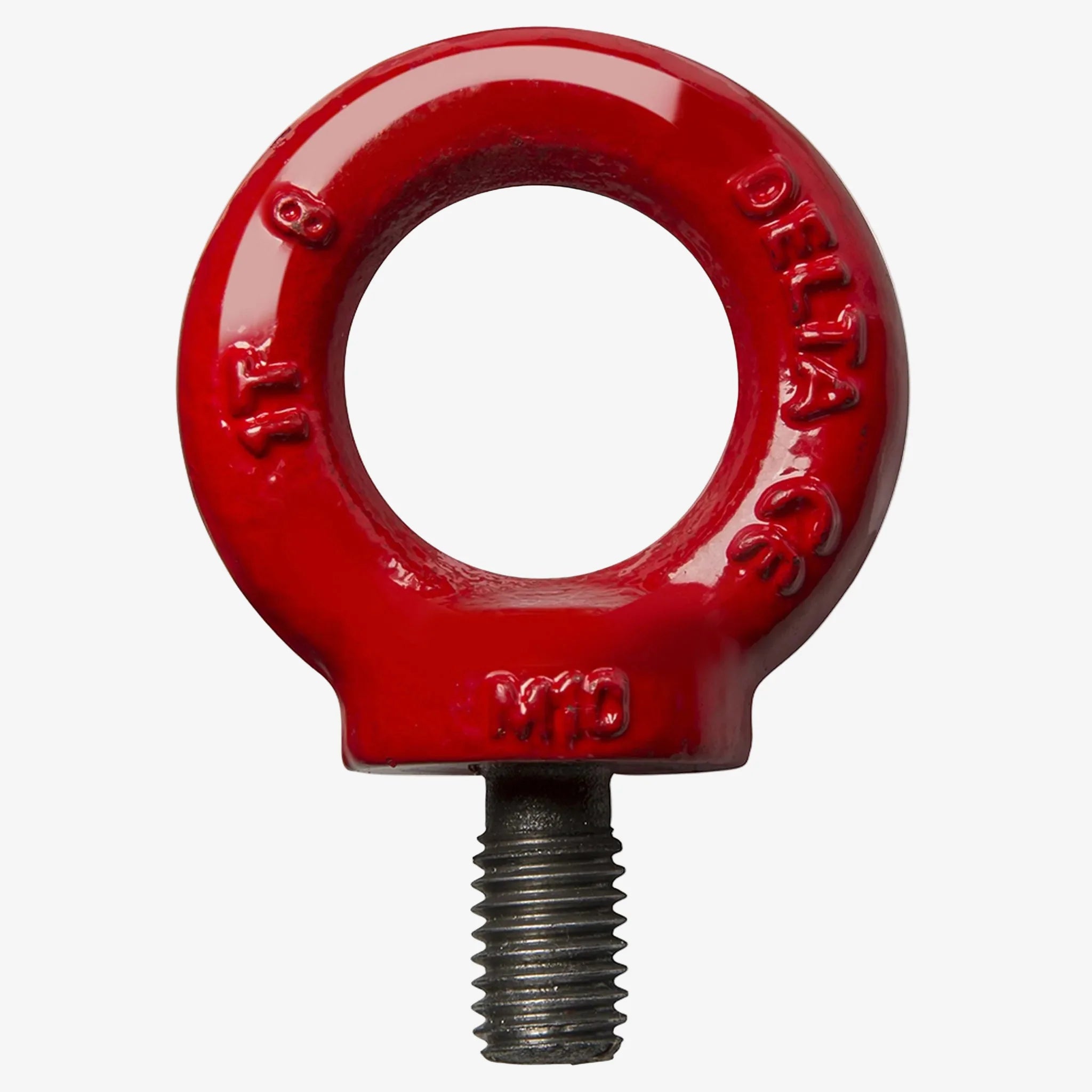

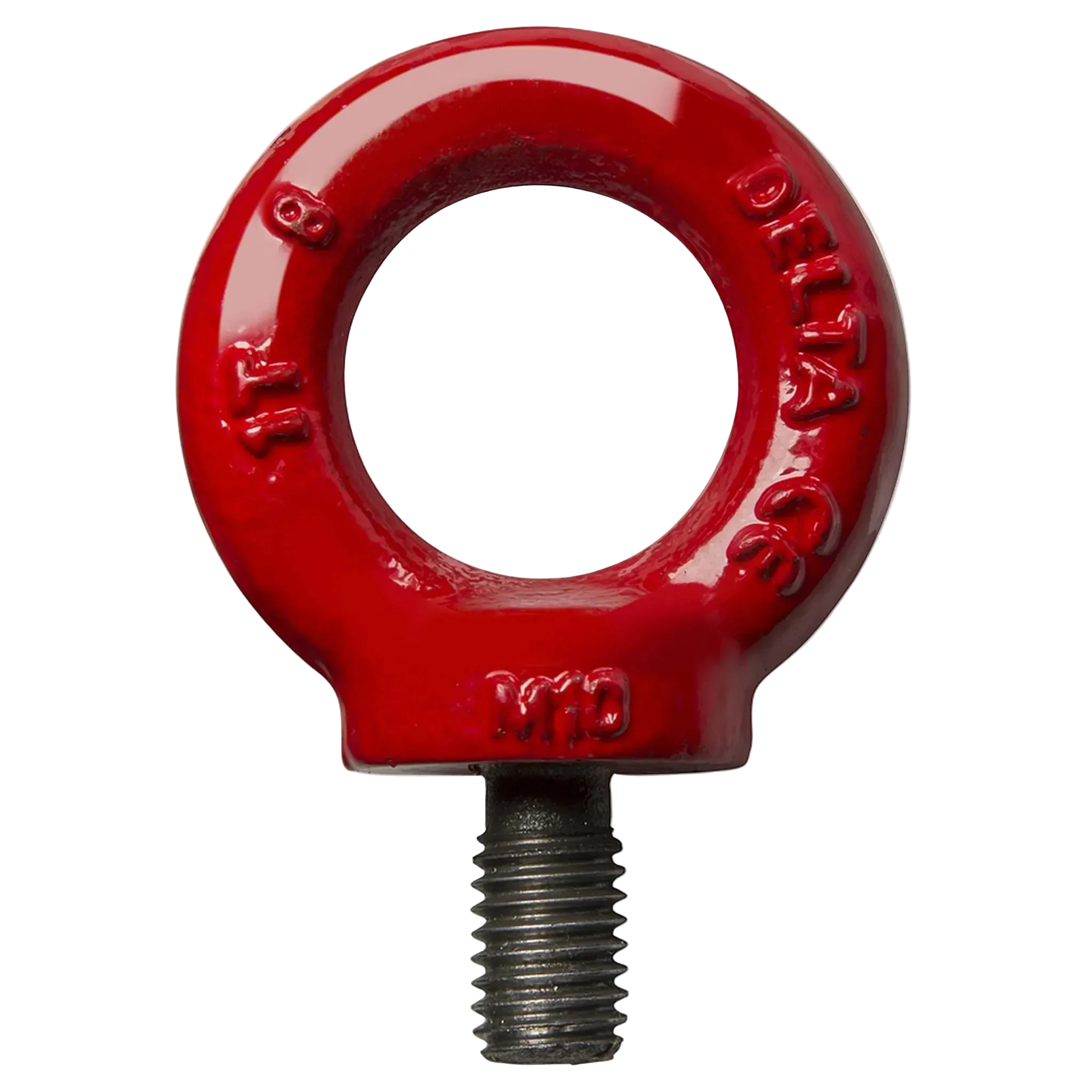

Vysokopevnostná skrutka s okom, červený lak, DELTA
Vysokopevnostná skrutka s okom, červený lak, DELTA
Extrémne odolný viazací bod na bezpečné zdvíhanie ťažkých bremien a strojných súčastí.
Vysokopevnostné skrutky s okom DELTA (typ YE.8.031) predstavujú profesionálnu alternatívu k štandardným viazacím bodom. Sú vyrobené z legovanej ocele triedy 80 (Grade 80) podľa normy EN 1677, čo im dodáva výrazne vyššiu nosnosť pri zachovaní kompaktných rozmerov. Výrazný červený lak slúži nielen ako ochrana proti korózii, ale aj ako bezpečnostný prvok na jednoduchú identifikáciu na pracovisku.
Prečo zvoliť vysokopevnostné prevedenie DELTA?
Vysoká nosnosť: Výrazne prekonáva štandardné skrutky podľa DIN 580.
Materiál Grade 80: Vyrobené z ušľachtilej ocele s vynikajúcou húževnatosťou a pevnosťou.
Preverená bezpečnosť: Každá skrutka je v súlade so smernicou o strojných zariadeniach 2006/42/EC a dodávaná s testovacím certifikátom.
Teplotná odolnosť: Plná nosnosť je garantovaná v širokom rozsahu od -40 °C do +200 °C.
Bezpečnostný faktor: Navrhnuté s koeficientom bezpečnosti 4:1.
Pokyny pre bezpečnú montáž:
Dosadacia plocha: Skrutka musí byť úplne zaskrutkovaná a celou plochou základne oka musí doliehať k bremenu.
Uťahovací moment: Dodržujte hodnoty v tabuľke pre zaistenie správneho predpätia.
Zákaz úprav: Nikdy na viazacích bodoch nevykonávajte zváračské práce ani tepelné úpravy.
Tento produkt často nakupujú výrobcovia foriem a ťažkých strojných súčastí. Odporúčame k nemu taktiež zodpovedajúce vysokopevnostné matice s okom DELTA z rovnakého modelového radu.
Pri výbere dbajte na smer zaťaženia. Tabuľka uvádza nosnosť pre priamy ťah (0°) a ťah pod uhlom (90°).

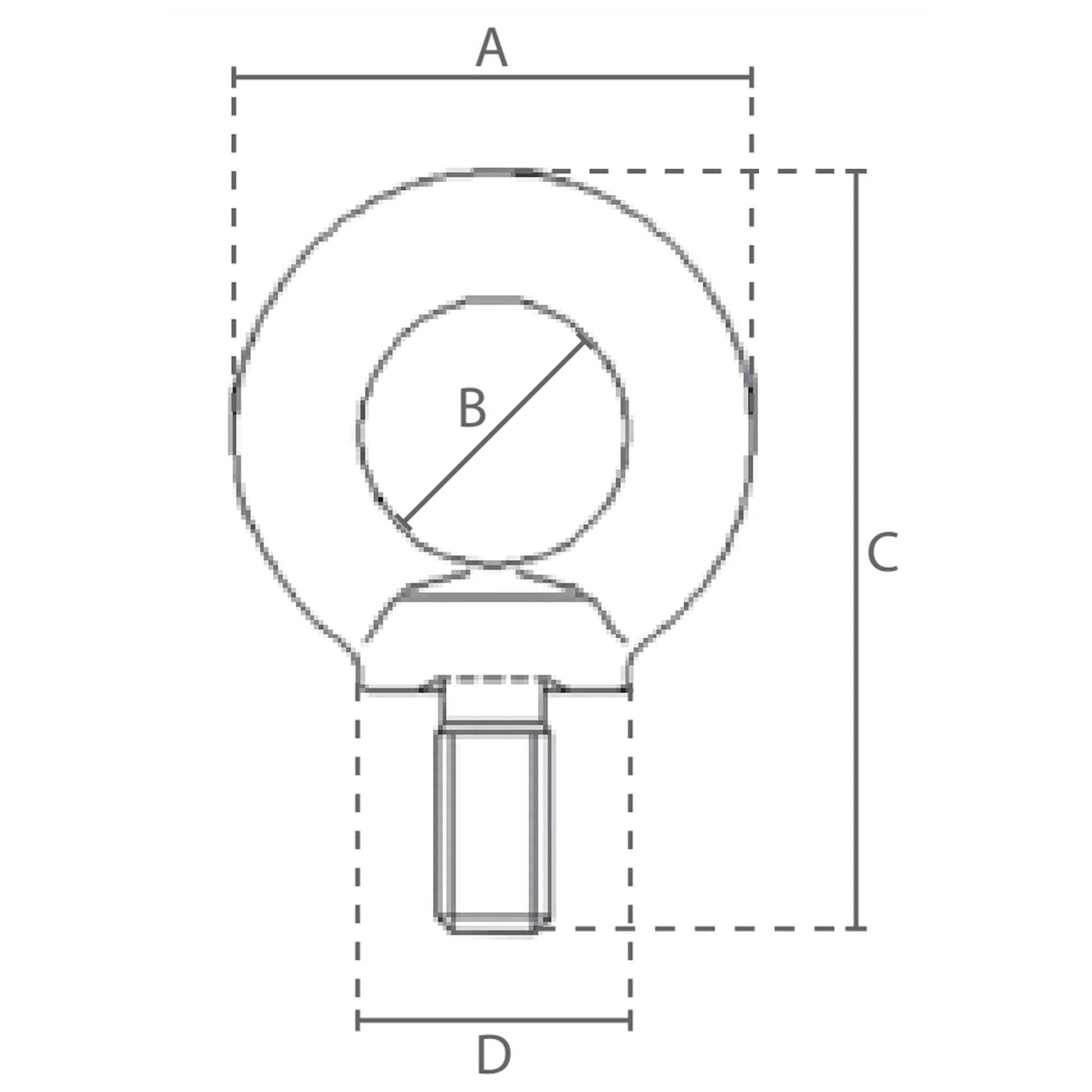

| Nosnosť 0 st. | Nosnosť 90 st. | Utiahnutie | Závit M | A | B | C | D | Hmotnosť | Označenie výrobcu |
| t | t | Nm | (mm) | mm | mm | mm | mm | kg | --- |
| 0,40 | 0,15 | 10-15 | M6x13 | 28 | 16 | 42 | 17 | 0,0 | YE.8.031.06 |
| 0,80 | 0,40 | 10-15 | M8x15 | 36 | 20 | 51 | 20 | 0,1 | YE.8.031.08 |
| 1,00 | 0,40 | 10-15 | M10x18 | 45 | 25 | 63 | 25 | 0,1 | YE.8.031.10 |
| 2,00 | 0,75 | 10-15 | M12x22 | 54 | 30 | 75 | 30 | 0,2 | YE.8.031.12 |
| 3,00 | 1,00 | 20-30 | M14x28 | 63 | 35 | 90 | 35 | 0,3 | YE.8.031.14 |
| 4,00 | 1,50 | 20-30 | M16x28 | 63 | 35 | 90 | 35 | 0,3 | YE.8.031.16 |
| 5,00 | 2,00 | 20-30 | M18x30 | 72 | 40 | 101 | 40 | 0,4 | YE.8.031.18 |
| 6,00 | 2,30 | 20-30 | M20x30 | 72 | 40 | 101 | 40 | 0,5 | YE.8.031.20 |
| 7,00 | 2,80 | 50-70 | M22x35 | 81 | 45 | 116 | 45 | 0,7 | YE.8.031.22 |
| 8,00 | 3,20 | 130-160 | M24x38 | 90 | 50 | 128 | 50 | 1,0 | YE.8.031.24 |
| 10,00 | 4,00 | 180-220 | M27x38 | 90 | 60 | 128 | 65 | 1,0 | YE.8.031.27 |
| 12,00 | 4,50 | 200-250 | M30x45 | 108 | 60 | 154 | 65 | 1,8 | YE.8.031.30 |
| 14,00 | 5,00 | 250-270 | M33x45 | 108 | 60 | 154 | 65 | 1,8 | YE.8.031.33 |
| 16,00 | 7,00 | 280-400 | M36x55 | 126 | 70 | 183 | 75 | 2,7 | YE.8.031.36 |
| 20,00 | 8,00 | 280-400 | M39x55 | 126 | 70 | 183 | 75 | 2,8 | YE.8.031.39 |
| 24,00 | 9,00 | 500-600 | M42x65 | 144 | 80 | 212 | 85 | 4,1 | YE.8.031.42 |
| 28,00 | 10,00 | 500-600 | M45x65 | 144 | 80 | 212 | 85 | 4,3 | YE.8.031.45 |
| 32,00 | 12,00 | 500-650 | M48x70 | 166 | 90 | 238 | 100 | 6,4 | YE.8.031.48 |
| 40,00 | 15,00 | 600-900 | M56x80 | 184 | 100 | 267 | 110 | 8,8 | YE.8.031.56 |
| 50,00 | 17,00 | 600-900 | M64x90 | 206 | 110 | 293 | 120 | 12,4 | YE.8.031.64 |
