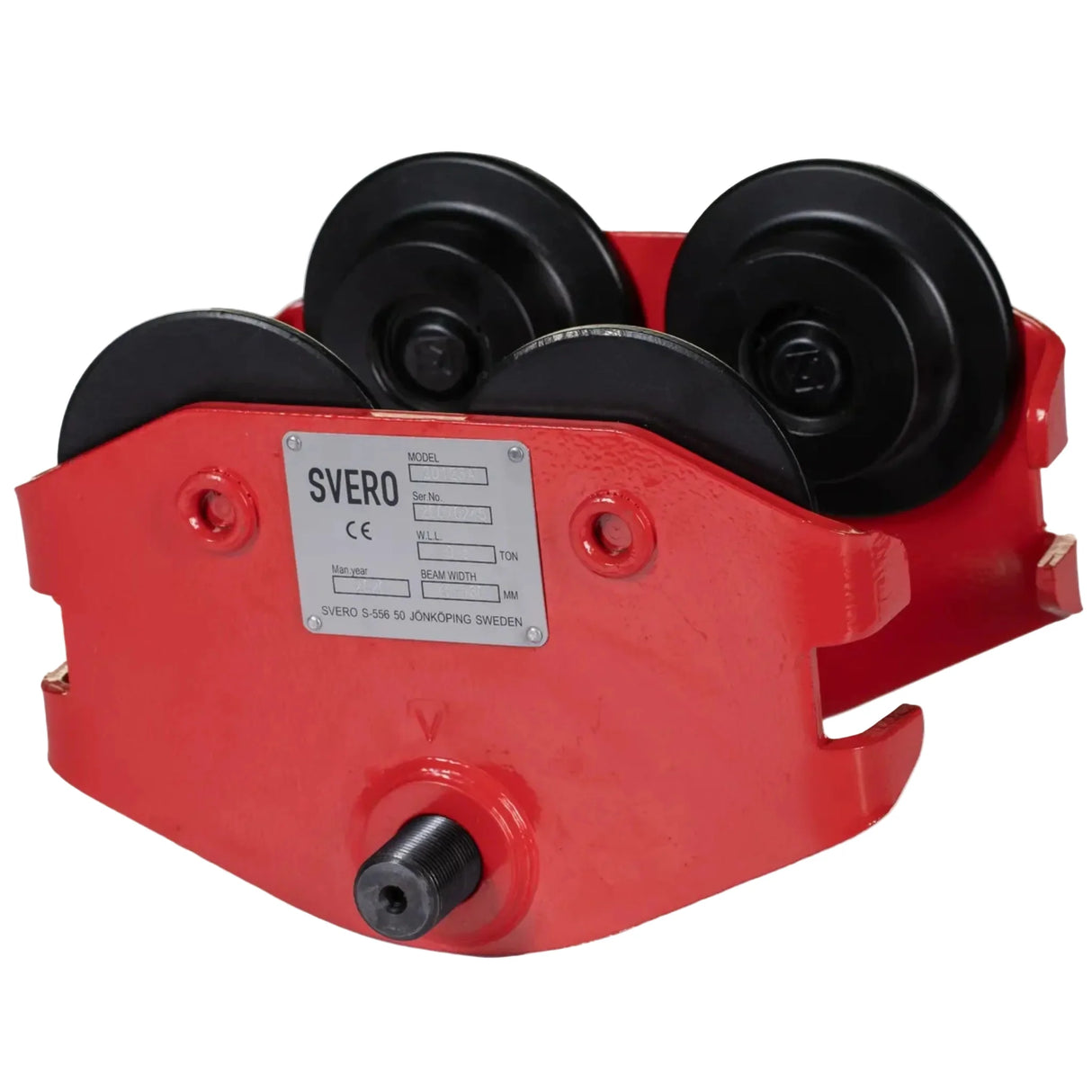

Postrková mačka SVERO, typ 20

SVERO  |  SKU: 61SV2000-1230
Typ, Nosnosť, Šírka príruby
€113,29 EUR bez DPH
Doprava vypočítaná pri pokladni.

Postrková mačka SVERO, typ 20

Švédsky manuálny postrkový pojazd SVERO typ 20 predstavuje spoľahlivé a bezpečné riešenie pre zavesenie a ľahký pohyb bremien po žeriavových dráhach a traverzách. Vďaka unikátnemu závitovému čapu je plne nastaviteľný pre široké rozmedzie profilov IPE, HEA, HEB aj INP so šikmou prírubou. Vybavené integrovanou ochranou proti pádu a prelezeniu príruby.

Robustný manuálny pojazd pre profesionálne použitie

Postrková mačka SVERO typ 20 (švédska výroba) je navrhnutá na zavesenie manuálnych, elektrických či pneumatických zdvíhacích zariadení (kladkostrojov) na oceľové nosníky. Zavesené bremeno je možné plynulo a s minimálnou námahou posúvať pozdĺž traverzy.

Vďaka prispôsobiteľnej konštrukcii a univerzálnym tvarovaným kolieskam je mačka ideálna pre bežné nosníky s rovnou prírubou (IPE, HEA, HEB) aj nosníky so šikmou prírubou (INP).

Kľúčové výhody pojazdu SVERO typ 20

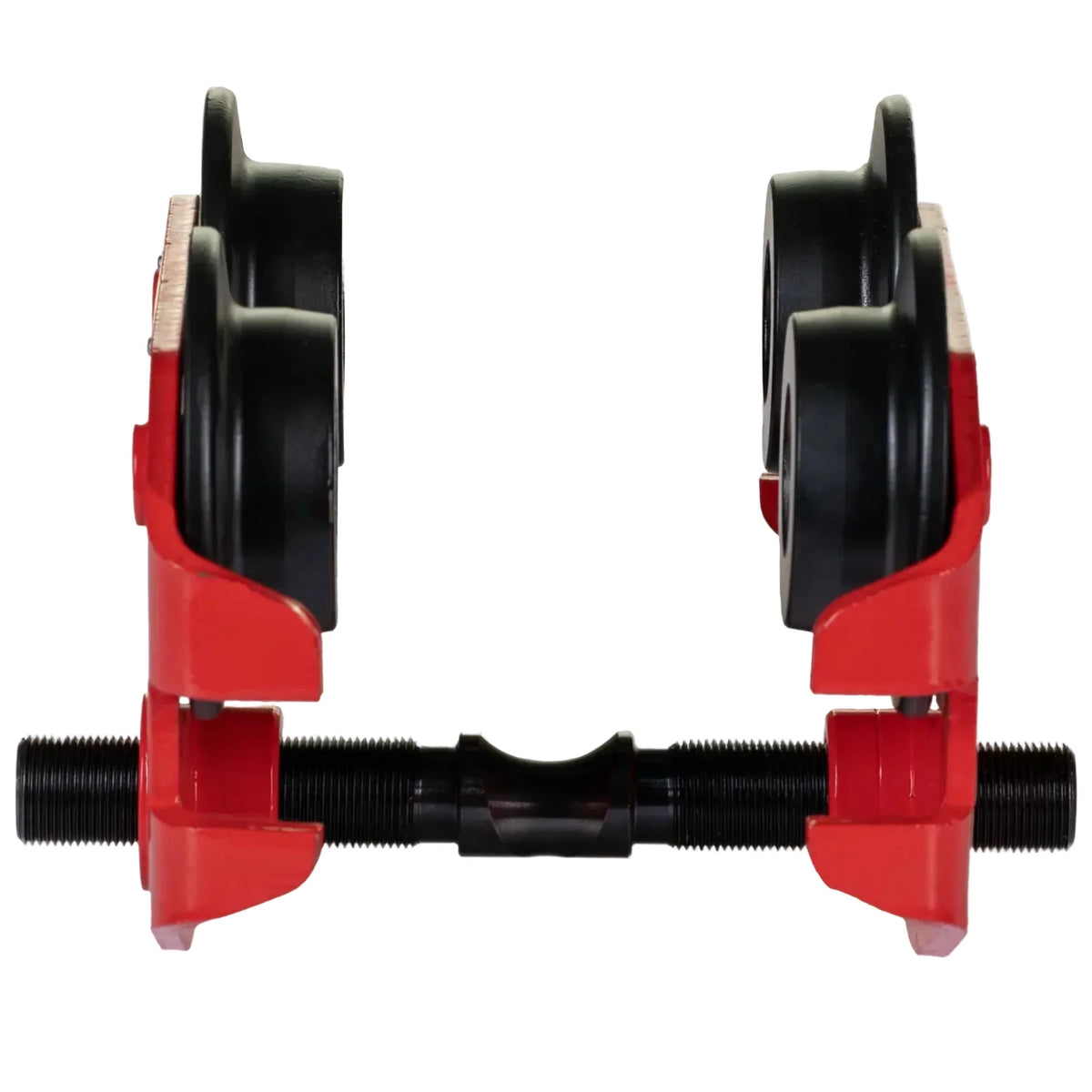

Univerzálne prispôsobenie šírke nosníka: Závesný svorník disponuje pravým a ľavým závitom, čo umožňuje rýchle a presné nastavenie šírky priamo na traverze pomocou imbusového kľúča.

Uchytenie bez rotácie svorníka: Stredová časť závesného svorníka je vyfrézovaná/osadená presne pre hák zdvíhadla, čo eliminuje nežiaduce otáčanie čapu pri manipulácii.

Vysoký bezpečnostný štandard: Mačka je z výroby vybavená ochranou proti pádu (pri poškodení kolieska) a ochranou proti prelezeniu (zabraňuje vyskočeniu koliesok z príruby nosníka).

Hladký chod aj v zakrivenej dráhe: Precízne uloženie koliesok zaisťuje plynulý pohyb aj na tratiach s polomerom zakrivenia (od 1,0 m podľa variantu).



Tabuľka technických parametrov

Nosnosť (WLL) Typ Šírka príruby A (mm) Min. polomer zakrivenia (m) Hmotnosť (kg)
0,5 t / 0,8 t 20123A / 20133A

46 – 160 mm

1,0 m

6,0 kg
0,5 t 20124A

161 – 280 mm

1,0 m

6,4 kg
1,0 t / 1,6 t 20143A / 20153A

50 – 160 mm

1,25 m

9,4 kg
1,0 t 20144A

161 – 280 mm

1,25 m

10,7 kg
2,0 t 20163A / 20164A

64 – 180 / 181 – 300 mm

1,8 m

19,0 / 21,0 kg
3,0 t / 3,2 t 20173A / 20174A

74 – 180 / 181 – 300 mm

2,2 m

31,5 / 34,0 kg
5,0 t až 7,0 t 20193A – 20214A

82 – 180 / 181 – 300 mm

2,5 m

55,0 / 58,0 kg

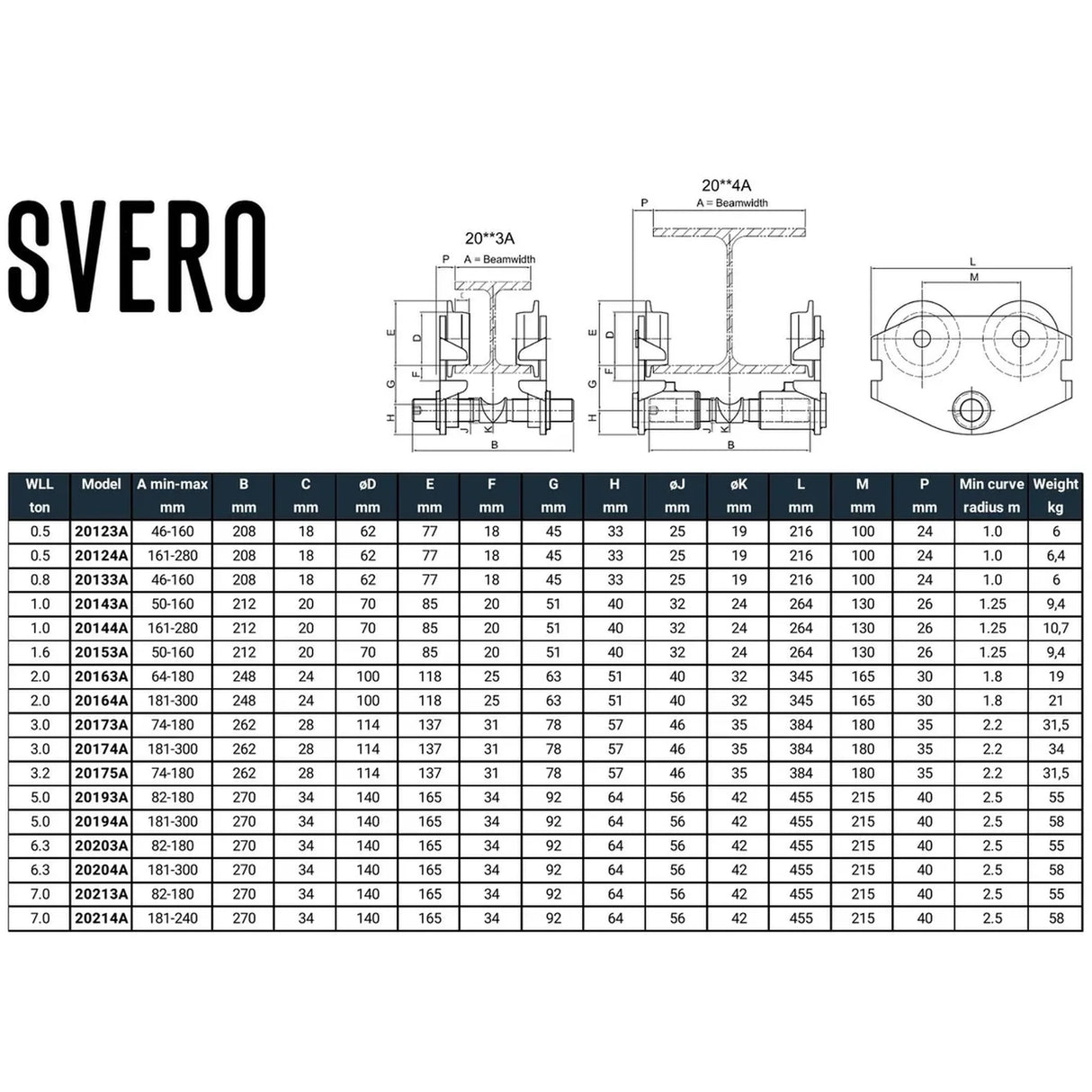

Postrková kočka SVERO, typ 20

Model Nosnosť (WLL) A min–max B C øD E F G H øJ øK L M P Min. polomer zakrivenia Hmotnosť
--- t mm mm mm mm mm mm mm mm mm mm mm mm mm m kg
20123A 0,5 46–160 208 18 62 77 18 45 33 25 19 216 100 24 1,00 6,0
20124A 0,5 161–280 208 18 62 77 18 45 33 25 19 216 100 24 1,00 6,4
20133A 0,8 46–160 208 18 62 77 18 45 33 25 19 216 100 24 1,00 6,0
20143A 1,0 50–160 212 20 70 85 20 51 40 32 24 264 130 26 1,25 9,4
20144A 1,0 161–280 212 20 70 85 20 51 40 32 24 264 130 26 1,25 10,7
20153A 1,6 50–160 212 20 70 85 20 51 40 32 24 264 130 26 1,25 9,4
20163A 2,0 64–180 248 24 100 118 25 63 51 40 32 345 165 30 1,80 19,0
20164A 2,0 181–300 248 24 100 118 25 63 51 40 32 345 165 30 1,80 21,0
20173A 3,0 74–180 262 28 114 137 31 78 57 46 35 384 180 35 2,20 31,5
20174A 3,0 181–300 262 28 114 137 31 78 57 46 35 384 180 35 2,20 34,0
20175A 3,2 74–180 262 28 114 137 31 78 57 46 35 384 180 35 2,20 31,5
20193A 5,0 82–180 270 34 140 165 34 92 64 56 42 455 215 40 2,50 55,0
20194A 5,0 181–300 270 34 140 165 34 92 64 56 42 455 215 40 2,50 58,0
20203A 6,3 82–180 270 34 140 165 34 92 64 56 42 455 215 40 2,50 55,0
20204A 6,3 181–300 270 34 140 165 34 92 64 56 42 455 215 40 2,50 58,0
20213A 7,0 82–180 270 34 140 165 34 92 64 56 42 455 215 40 2,50 55,0
20214A 7,0 181–240 270 34 140 165 34 92 64 56 42 455 215 40 2,50 58,0



Montáž a nastavenie (stručné pokyny)

Príprava: Naskrutkujte obe bočnice na závesný svorník (jedna strana má pravý, druhá ľavý závit).

Nasadenie: Zaveste mačku na spodnú prírubu nosníka.

Nastavenie vôle: Pomocou imbusového kľúča otáčajte svorníkom a nastavte predpísanú vôľu "A" medzi prírubou nosníka a okrajom kolieska:

0,5–1,0 t: vôľa 1,0–1,5 mm na každej strane

2,0–3,0 t: vôľa 1,5–2,0 mm na každej strane

5,0–7,0 t: vôľa 2,0–2,5 mm na každej strane

Zaistenie: Otočte stredové osadenie svorníka smerom nahor, vložte mäkké zátky a dotiahnite stavacie červíky.

Upozornenie: Vždy sa uistite, že je nosník na oboch koncoch vybavený pevnými koncovými dorazmi (ideálne s gumovým nárazníkom), ktoré zabránia zbehnutiu pojazdu.

Video Rozbaľovanie Postrková mačka SVERO, typ 20,1000 kg
