Flexibilné a bezpečné riešenie na kotvenie a zdvíhanie bremien v ľubovoľnom smere.

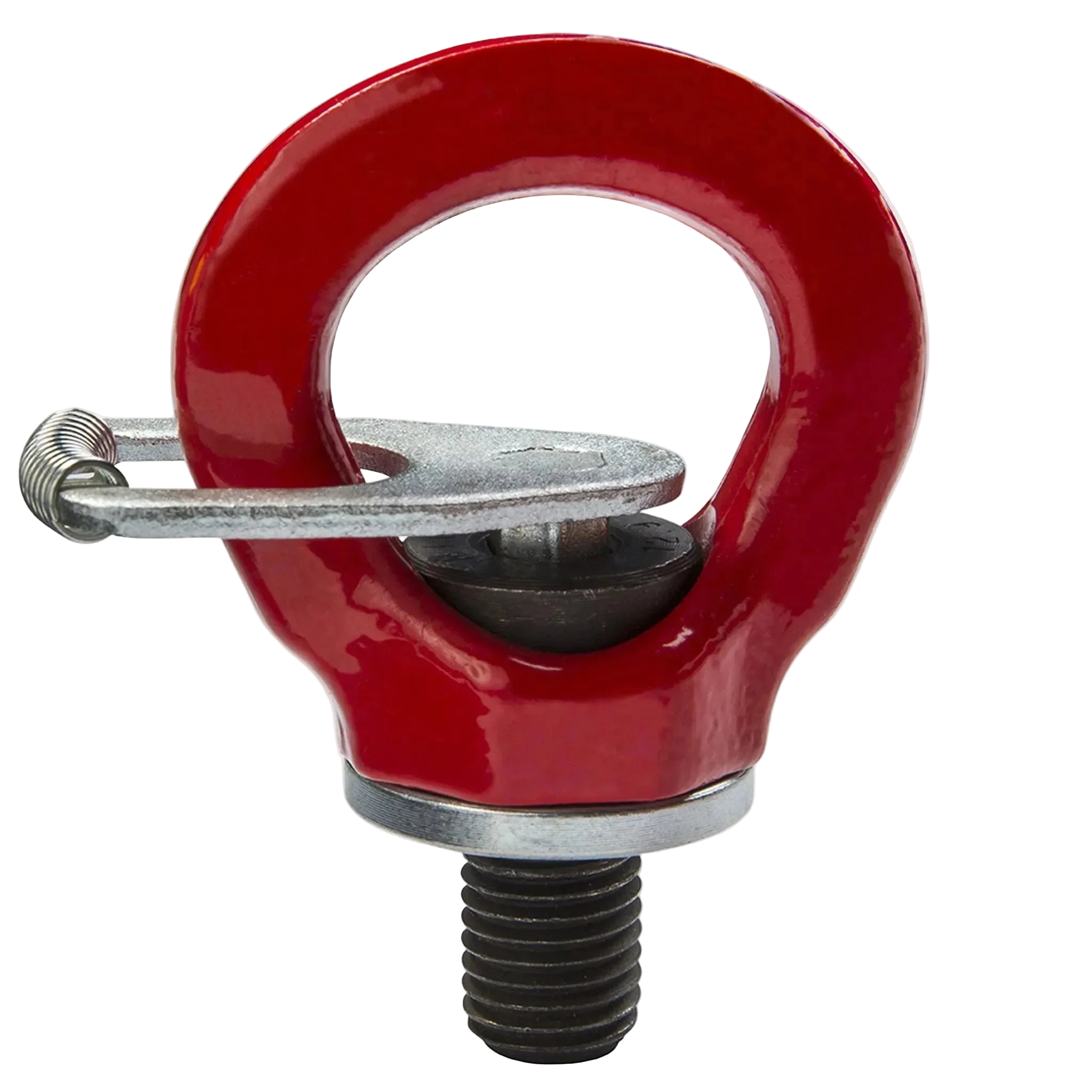

Vysokopevnostné viazacie body DELTA (otočné oká) sú nevyhnutným doplnkom pre bezpečnú manipuláciu s bremenami tam, kde štandardné pevné oká nestačia. Tieto oká sú vyrobené v súlade s normou EN 1677 triedy 80 (Grade 80) a ponúkajú maximálnu spoľahlivosť aj v náročných priemyselných podmienkach.
Hlavné prednosti:

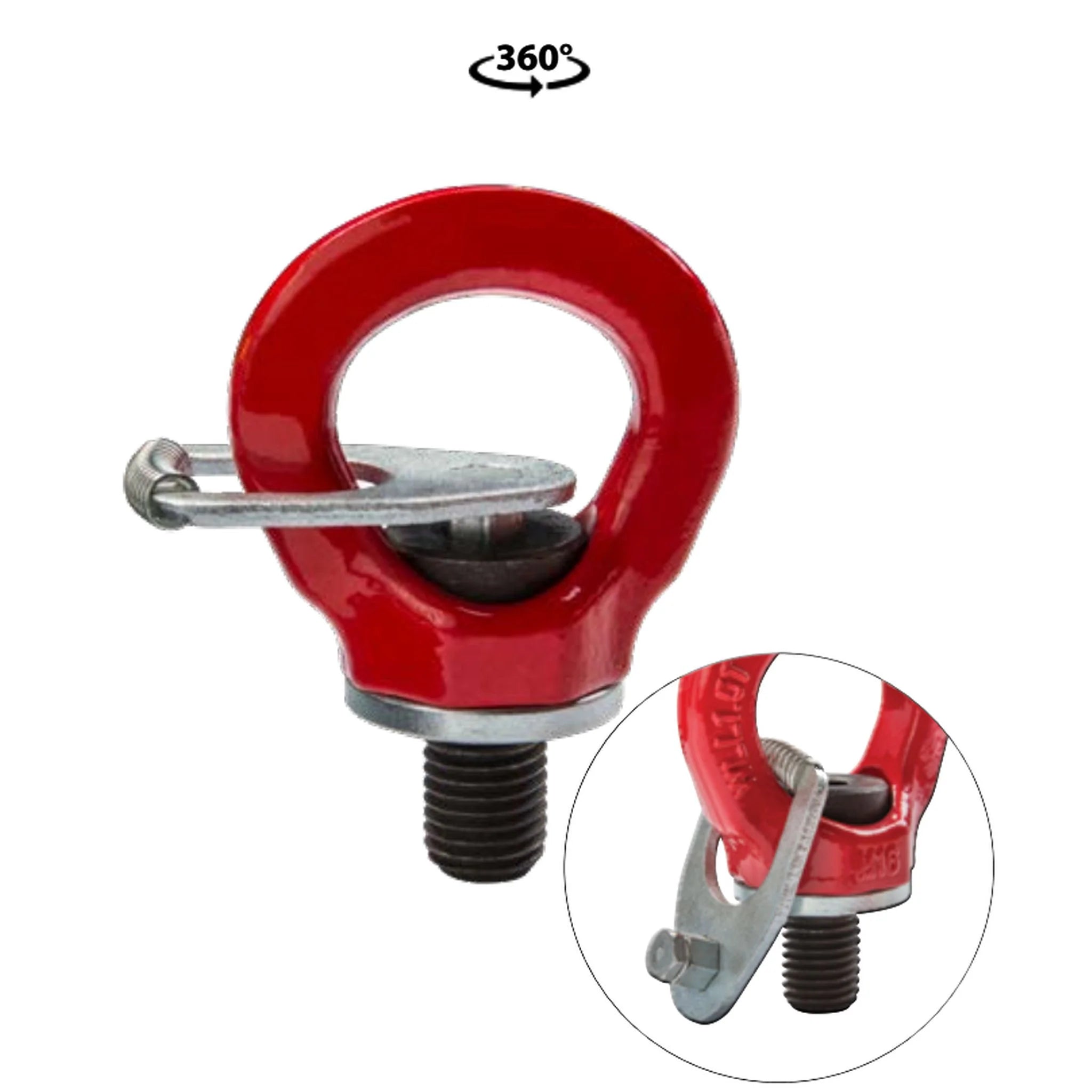

Plná rotácia 360°: Viazací bod je otočný o 360°, čo umožňuje plynulé nastavenie do smeru ťahu a eliminuje riziko nechceného povolenia alebo poškodenia oka.
Vysoká pevnosť: Konštrukcia zodpovedá triede Grade 80, čo zaručuje vysokú nosnosť pri zachovaní kompaktných rozmerov.
Jasná identifikácia: Výrazná červená farba a značenie zaisťujú ľahkú viditeľnosť a kontrolu na pracovisku.
Certifikovaná bezpečnosť: Každý kus zodpovedá európskym bezpečnostným štandardom a smernici 2006/42/EC.
Dôležité pokyny pre montáž:
Uťahovací moment: Pre zaistenie deklarovanej nosnosti a bezpečnosti je nutné dodržať predpísaný uťahovací moment uvedený v tabuľke.
Smer ťahu: Vždy zohľadnite rozdiel v nosnosti pri priamom ťahu (0°) a ťahu pod uhlom (90°).
Pravidelná kontrola: Pred každým použitím skontrolujte dotiahnutie a stav závitu.

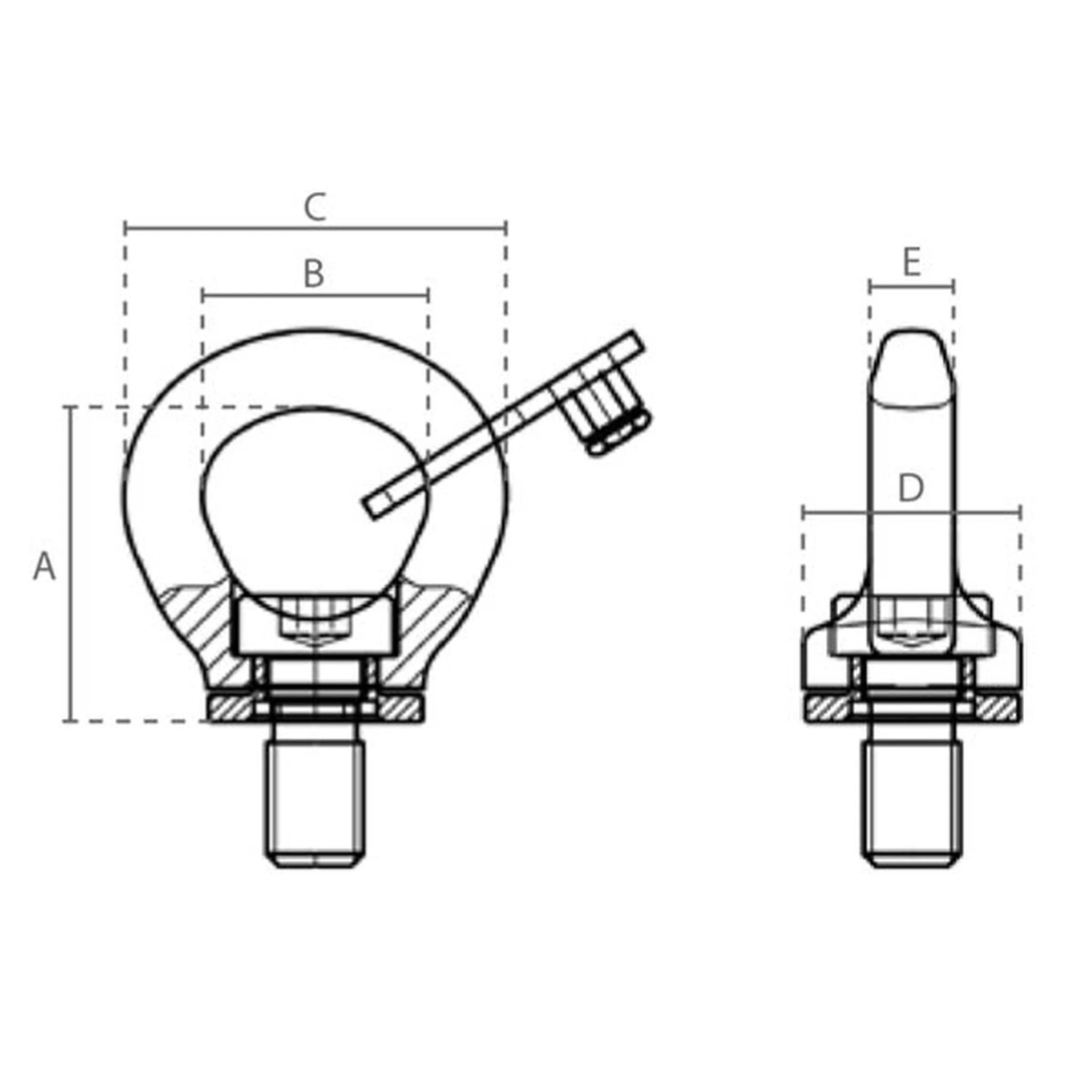

| Nosnosť 0st. | Nosnosť 90st. | Moment utiahnutia | Závit | A | B | C | D | E | Hmotnosť | Označenie výrobcu |
| t | t | Nm | (mm) | mm | mm | mm | mm | mm | kg | --- |
| 0,80 | 0,30 | 6-10 | M8x12 | 38 | 26 | 46 | 25 | 8 | 0,1 | YE.8.034.08 |
| 1,00 | 0,40 | 6-10 | M10x14 | 38 | 26 | 46 | 25 | 8 | 0,1 | YE.8.034.10 |
| 2,00 | 0,75 | 10-15 | M12x17 | 44 | 32 | 54 | 33 | 10 | 0,2 | YE.8.034.12 |
| 4,00 | 1,50 | 20-30 | M16x24 | 52 | 38 | 64 | 36 | 14 | 0,4 | YE.8.034.16 |
| 6,00 | 2,30 | 50-70 | M20x30 | 63 | 45 | 79 | 48 | 21 | 0,7 | YE.8.034.20 |
| 8,00 | 3,20 | 120-150 | M24x35 | 74 | 52 | 92 | 53 | 21 | 1,1 | YE.8.034.24 |
| 12,00 | 4,50 | 200-250 | M30x45 | 92 | 65 | 118 | 68 | 24 | 2,1 | YE.8.034.30 |
| 16,00 | 7,00 | 280-400 | M36x57 | 105 | 76 | 136 | 82 | 30 | 4,0 | YE.8.034.36 |
