Napinák vidlica-vidlica pozinkovaný Green Pin, VAN BEEST
Nepodarilo sa načítať dostupnosť vyzdvihnutia
Napinák vidlica-vidlica pozinkovaný Green Pin, VAN BEEST
Napinák vidlica-vidlica s dlhým závitom, pozinkovaný Green Pin, VAN BEEST
Priemyselný skrutkový napinák Green Pin G-6323 od prémiového holandského výrobcu VAN BEEST predstavuje profesionálne riešenie pre presné nastavovanie napätia lán, reťazí alebo konštrukčných prvkov v náročných prevádzkových podmienkach. Je vybavený dvoma vidlicovými zakončeniami so zaisťovacou skrutkou, maticou a závlačkou pre maximálnu bezpečnosť pri zaťažení.
Hlavné výhody a vlastnosti
Prémiový materiál: Zápustkovo kovaná hochfest oceľ SAE 1035 / SAE 1045 zaručuje vysokú pevnosť a dlhú životnosť.
Bezpečnostný faktor 5:1: Minimálna sila do pretrhnutia zodpovedá 5-násobku medze pracovnej nosnosti (WLL).
Vysoká odolnosť: Žiarovo zinkovaný povrch (feuerverzinkt) poskytuje vynikajúcu ochranu proti korozívnym vplyvom v exteriéri aj priemyselnom prostredí.
Bezpečné škárovanie: Vidlice sú opatrené priemerovým čapom, poistnou maticou a rozštiepenou závlačkou proti nechcenému uvoľneniu.
Normovaná kvalita: Vyrobené v súlade s ASTM F1145-92 (predtým U.S. Federal Specification FF-T-791b). K dispozícii sú certifikáty 2.1, 2.2 a 3.1 MTC.
Použitie
Napínanie a kotvenie oceľových lanových aj reťazových systémov.
Zaistenie nákladu, stavebných konštrukcií, stožiarov a zdvíhacích zostáv.
Námorná, lesnícka a ťažká priemyselná prevádzka.

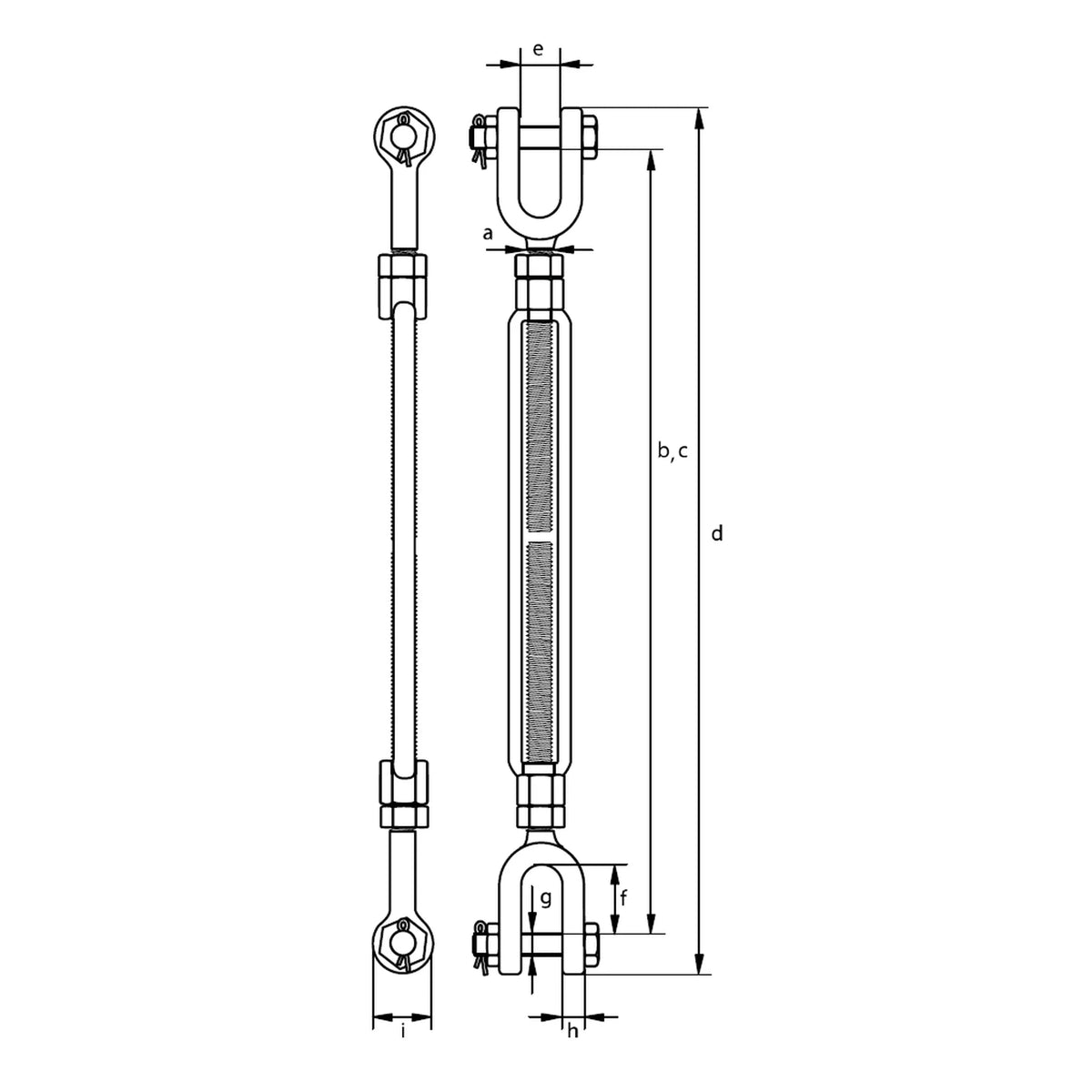

| Nosnosť (WLL) | Priemer závitu (a) | Rozsah napnutia | Dĺžka zatvorené (b) | Dĺžka otvorené (c) | Vnútorná šírka vidlice (e) | Priemer čapu (g) | Hmotnosť |
| t | palce | palce | mm | mm | mm | mm | kg |
| 0.54 | 3/8 | 6 | 273 | 409 | 12 | 7 | 0.55 |
| 1.00 | 1/2 | 6 | 304 | 435 | 16 | 10 | 0.96 |
| 1.00 | 1/2 | 9 | 379 | 588 | 16 | 10 | 1.18 |
| 1.00 | 1/2 | 12 | 455 | 740 | 16 | 10 | 1.50 |
| 1.59 | 5/8 | 6 | 346 | 469 | 18 | 13 | 1.75 |
| 1.59 | 5/8 | 9 | 421 | 622 | 18 | 13 | 2.14 |
| 1.59 | 5/8 | 12 | 498 | 774 | 18 | 13 | 2.43 |
| 2.36 | 3/4 | 6 | 369 | 487 | 24 | 16 | 2.70 |
| 2.36 | 3/4 | 9 | 444 | 640 | 24 | 16 | 3.23 |
| 2.36 | 3/4 | 12 | 520 | 792 | 24 | 16 | 3.57 |
| 2.36 | 3/4 | 18 | 670 | 1096 | 24 | 16 | 4.55 |
| 3.27 | 7/8 | 12 | 561 | 826 | 27 | 19 | 5.22 |
| 3.27 | 7/8 | 18 | 713 | 1132 | 27 | 19 | 6.56 |
| 4.54 | 1 | 6 | 447 | 554 | 31 | 22 | 5.54 |
| 4.54 | 1 | 12 | 598 | 859 | 31 | 22 | 6.96 |
| 4.54 | 1 | 18 | 750 | 1168 | 31 | 22 | 8.40 |
| 4.50 | 1 | 24 | 903 | 1470 | 31 | 22 | 8.90 |
| 6.90 | 1 1/4 | 12 | 643 | 916 | 44 | 28 | 11.90 |
| 6.90 | 1 1/4 | 18 | 805 | 1230 | 44 | 28 | 13.60 |
| 6.90 | 1 1/4 | 24 | 964 | 1541 | 44 | 28 | 14.20 |
| 9.71 | 1 1/2 | 12 | 675 | 942 | 52 | 35 | 18.50 |
| 9.71 | 1 1/2 | 18 | 825 | 1244 | 52 | 35 | 19.30 |
| 9.71 | 1 1/2 | 24 | 980 | 1551 | 52 | 35 | 22.00 |
| 12.70 | 1 3/4 | 18 | 938 | 1316 | 60 | 41 | 30.00 |
| 12.70 | 1 3/4 | 24 | 1089 | 1621 | 60 | 41 | 33.00 |
| 16.80 | 2 | 24 | 1153 | 1673 | 63 | 50 | 50.00 |
| 27.20 | 2 1/2 | 24 | 1255 | 1831 | 75 | 57 | 92.00 |
| 34.00 | 2 3/4 | 24 | 1348 | 1882 | 90 | 70 | 109.00 |
Katalógový list Napinák vidlica-vidlica Green Pin VAN BEEST_Pavlínek sro
