Nerezový ručný lanový navijak TALBOT, typ AFMID, AFID, na ťahanie aj zdvíhanie

TALBOT - GOLIATH  |  SKU: 63TA6000-0100
Typ
€405,00 EUR bez DPH
Doprava vypočítaná pri pokladni.

Nerezový ručný lanový navijak TALBOT, typ AFMID, AFID, na ťahanie aj zdvíhanie

Navijaky s brzdovým mechanizmom radu AF sú v súlade s technickou normou EN 13157+A1 a európskou smernicou 2006/42/EC o strojných zariadeniach. Určené pre ťah aj zdvih.

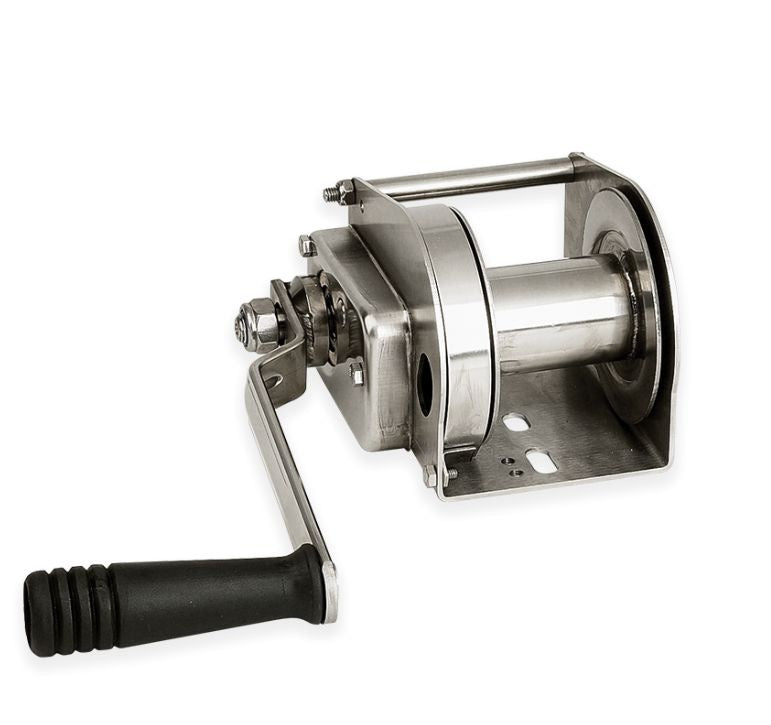

AFID:

  • Brzdový lanový navijak v prevedení nerez (316L)
  • Zdvíhacia kapacita až 900kg
  • Ťažná kapacita až 2500kg
  • Rýchle navíjanie lana

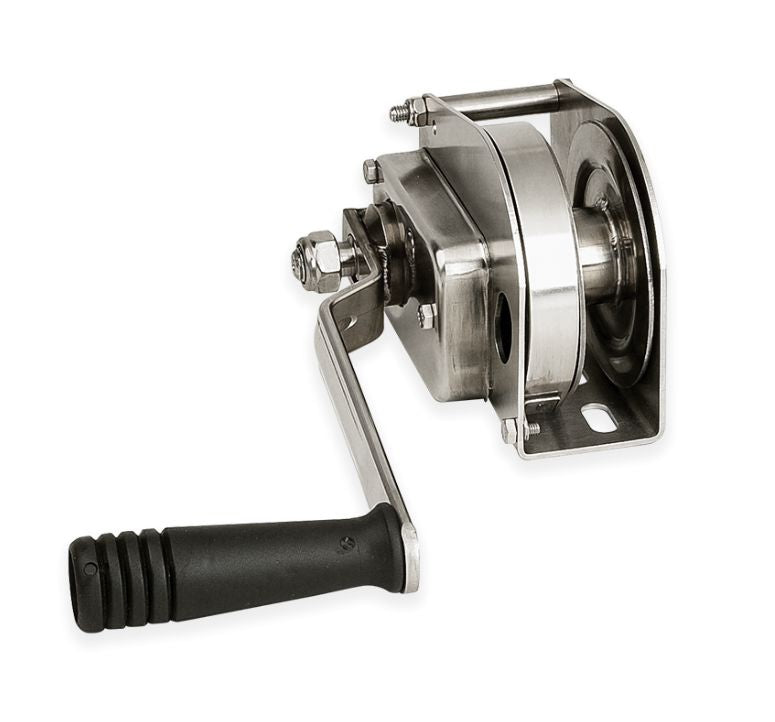

AFMID:

  • Mini brzdový lanový navijak v prevedení nerez (316L) s ochranou ložísk
  • Bremeno môže visieť na navijaku bez akejkoľvek činnosti rukoväte
  • Nosnosť prvej vrstvy: 190kg
  • Nosnosť poslednej vrstvy: 80kg

Brzda funguje od zaťaženia 10kg!


Z radu AF sú k dispozícii aj brzdové navijaky v prevedení pozink AFD a AFMD (mini verzia) a verzia navijaka s textilným pásom a hákom AFDS.

Navijaky sú štandardne dodávané bez oceľových lán / textilných pásov. Vami vybrané lano objednávajte zvlášť.
Technické informácie:
Typ Nosnosť poslednej vrstvy Nosnosť prvej vrstvy Ťahová kapacita pri 20% prevýšení Bubon priemeru Priemer oceľového lana Dĺžka oceľového lana Min. hmotnosť pre funkciu brzdy Prevodový pomer Hmotnosť
--- kg kg kg mm mm m kg --- kg
4AFMID 80 190 350 27 3 8 10 01:02,6 2,2
4AFID 180 340 500 40 4 10 10 01:02,6 2,7
6AFID 240 500 750 45 5 12 10 01:03,5 3,7
8AFID 270 650 900 54 6 19 10 01:04,9 5,5
12AFID 490 900 1500 63 7 12 10 01:09,7 7,4


Rozmery:

(odkaz s pdf súborom na stiahnutie: rozmery AF navijakov)

4AFM 4AF 6AF 8AF 12AF 20AF
A 9 9 11 11 10,8 10,8
B - 11 12 12,5 12 12
C - 22 33,5 32 37 37
D 14,5 14,5 20 20,5 22 22
E 16,5 42,25 50 50,25 60 60
F 61 61 115 77,5 164 164
G 6 9,5 10 11 8 15
H 11 11 29 37 41 20
I - 6 - - 12 12
J 96 96 128 167 170 170
K 50 90,5 99,5 100,5 120 120
L 211 250 265 265 294 294
M 125 125 155 178,5 200,5 200,5
N 195 197 240 290 295 330
O 31,5 31,5 14 14,5 15,5 15,5
P - - 26 25,5 66 35,5
Q - - 54,5 58 104,5 95,5
R - - 40,5 - - -
S 78 117 132 132 155 155
T 32 32 32 32 38 38
U 126 128 161 200 214 214
V 27 27 27 27 28 28
W 31 31 58 81 81 81


4AFM:

4AF:

6AF:

8AF:

12AF:
