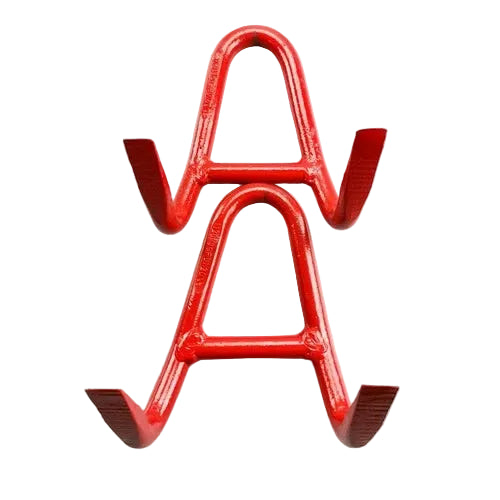

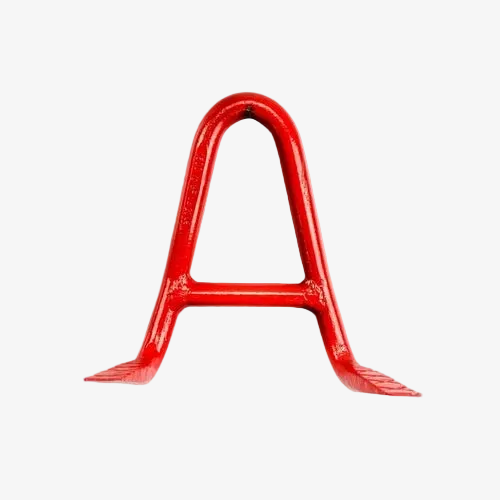

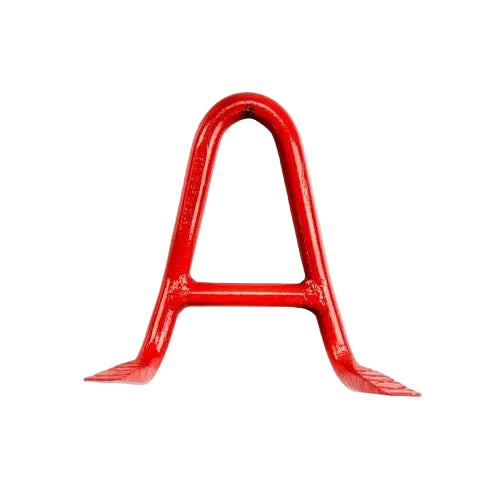

Stohovací hák vysokopevnostný bez oka, trieda 8, typ-910, červený lak
Stohovací hák vysokopevnostný bez oka, trieda 8, typ-910, červený lak
Stohovacie háky slúžia na zdvíhanie zväzkov plechov a veľkých plátov. Používajú sa s reťazovými závesmi, vždy v páre, pri dodržaní zvieracieho uhla prameňov viazacieho prostriedku 30° - 45°, tak aby zdvíhacia reťaz tvorila líniu s ohybom zdvíhacieho zariadenia.
Stohovací hák typ 910 (vysokopevnostný, bez oka, trieda 8) - nemá integrované oko, ale pripája sa k reťazi pomocou spojovacieho článku, napr. spojky typu G. (typ 915 má integrované oko).

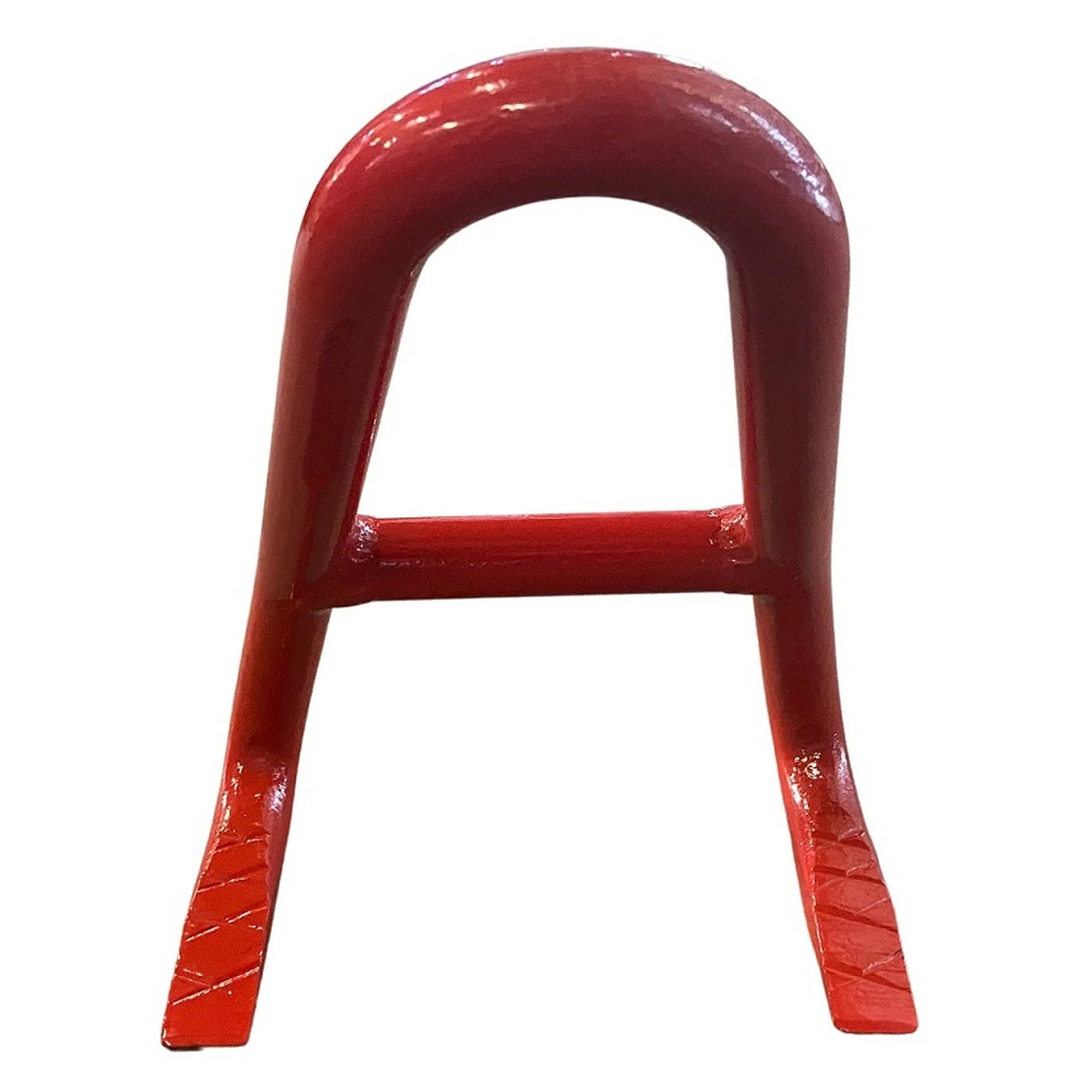

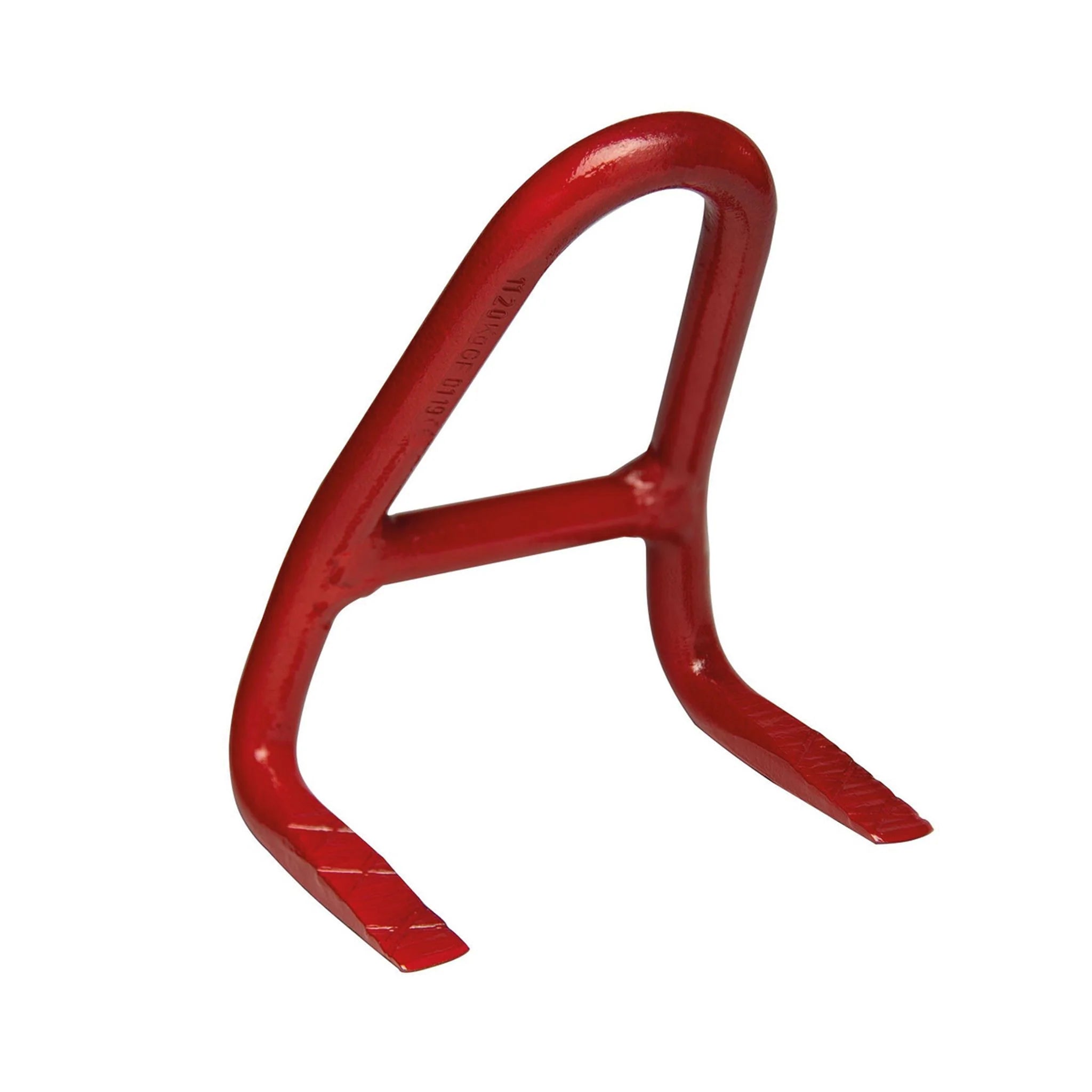

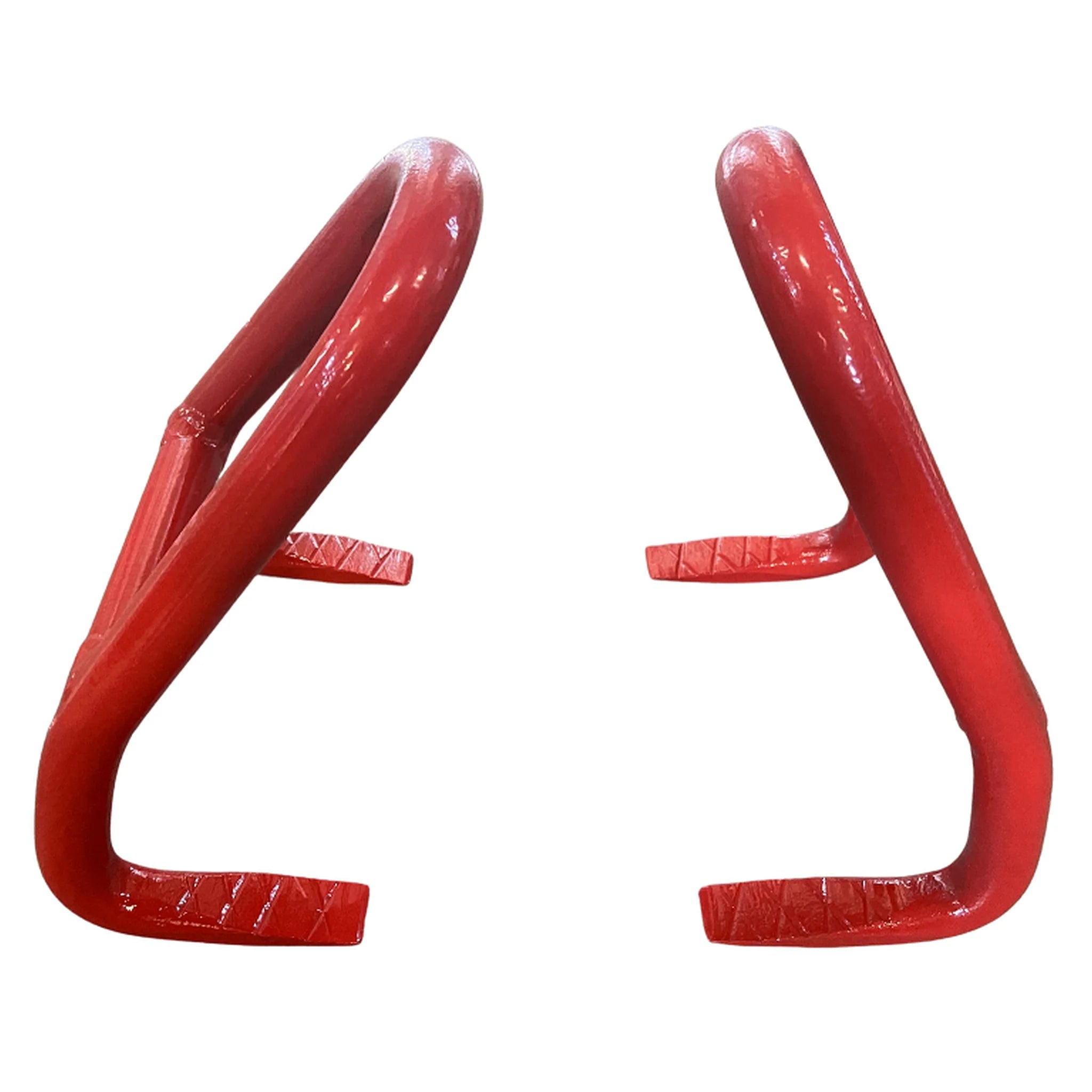

Stohovacie háky majú drážkovaný kontaktný povrch pre lepší úchop.
Rozšírená verzia, vysoko pevná, rebrovaná kontaktná plocha s mostom.
Povrchová úprava - červená farba.
Bremeno musí doliehať celú plochu na pätku háku.
Zaťaženie iba na špičke pätky je neprípustné.
Odporúčaný uhol sklonu ( beta ) je 20 °.
Prevádzková teplota: Trvalé použitie je bezpečne do teploty 200 °C .
Koeficient bezpečnosti je 4:1.
Certifikácia: Produkty produkty požiadavky EÚ, najmä smernicu o strojných zariadeniach 2006/42/ES.
Ceny sú uvedené za 1ks, nie za pár.
| Nosnosť (1 ks háku)* | A | B | C | D | E | Hmotnosť |
| kg | mm | mm | mm | mm | mm | kg |
| 500 | 180 | 50 | 80 | 18 let | 150 | 1,3 |
| 1120 | 210 | 60 | 95 | 20 | 170 | 1,8 |
| 1500 | 240 | 70 | 105 | 22 | 200 | 2,2 |
| 2000 | 280 | 80 | 115 | 26 | 220 | 3,3 |
| 2500 | 340 | 100 | 120 | 32 | 270 | 6,5 |
| 3200 | 400 | 120 | 140 | 32 | 320 | 8,3 |
| 4000 | 530 | 160 | 180 | 36 | 420 | 13,5 |
| 5300 | 660 | 200 | 210 | 40 | 520 | 19,0 |
| 6000 | 800 | 250 | 250 | 50 | 640 | 33,0 |
| 7500 | 980 | 300 | 300 | 60 | 760 | 60,0 |
| 10 000 | 1000 | 400 | 350 | 70 | 800 | 75,0 |
* Používajú sa vždy v páre.
Dôležité pravidlá pre používanie:
1. Vždy v páre: Stohovacie háky nie sú konštruované na samostatné použitie (1 ks) na vyvážený zdvih, pretože hrozí vykĺznutie bremena.
2. Zvieraný uhol: Najbezpečnejší a výrobcom odporúčaný uhol sklonu ramien viazacieho prostriedku je v rozmedzí 30° až 45°. Pokiaľ by bol uhol väčší (nad 60°), nosnosť paru dramaticky klesá a hák sa môže v oku deformovať.
3. Trieda 8: Červený lak značí vysokopevnostnú oceľ triedy 8. Koeficient bezpečnosti je pri týchto komponentoch 4:1.
Pokiaľ máte konkrétny kus a nie ste si istí, hľadajte na tele háku vyrazenú hodnotu WLL (napr. WLL 1.12T), čo je nosnosť jedného kusu v priamom ťahu. Na výpočet páru potom použite koeficient podľa sklonu (pre 45° je to obvykle WLL x 1,4).
Návod na použitie Stohovací hák vysokopevnostný bez oka, trieda 8, typ-910, červený lak_Pavlínek sro.
