Vákuové samoprísavné manipulátory VMS pracujú bez prívodu energie a sú určené pre horizontálne premiestňovanie plochých nepriedušných bremien až do hmotnosti 2400 kg.
Podtlak je vytváraný účinkom bremena a manipulátor tak nepotrebuje cudzí zdroj energie. Vákuové manipulátory VMS sú vybavené manometrom a výstražným zariadením, ktoré sa aktivuje pri poklese podtlaku o 20%, kedy aktivuje alarm (akustická a vizuálna signalizácia) upozorňujúci obsluhu na okamžité odloženie bremena.
Vákuové manipulátory VMS umožňujú plynule zdvíhať a odkladať bremená bez zásahu obsluhy.

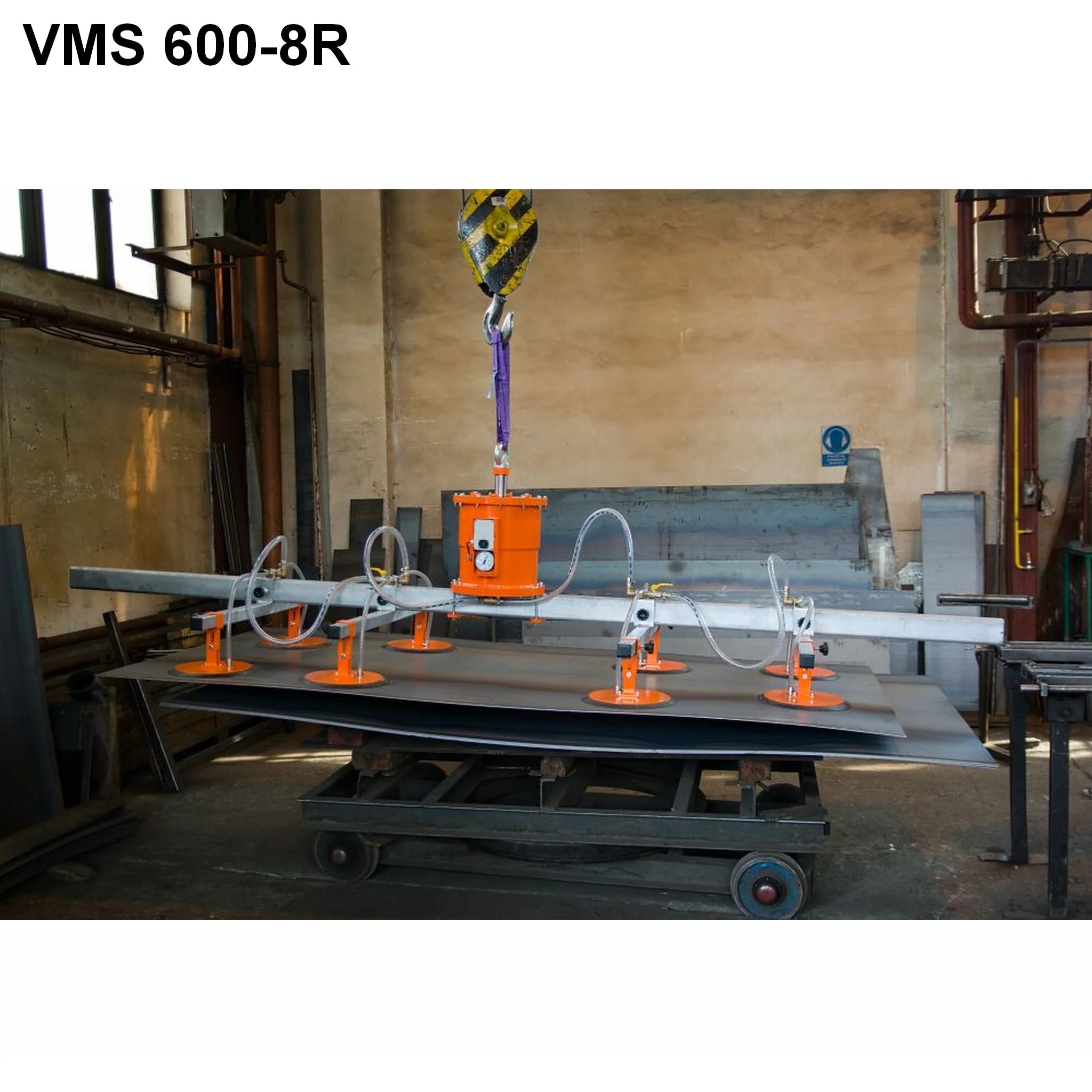

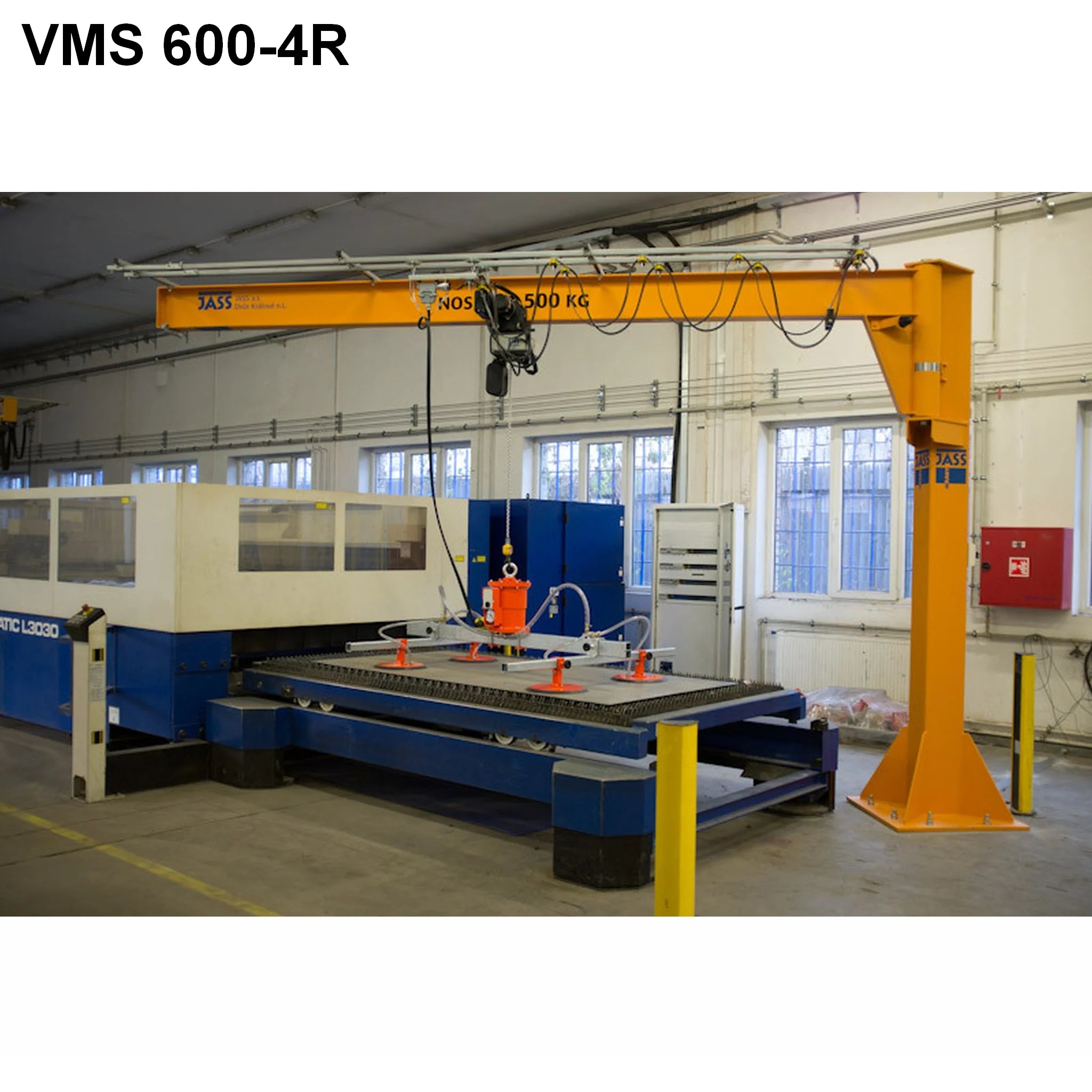

Vákuové samoprísavné manipulátory radu VMS 600 majú nosnosť až 600kg.
Sú vhodné pre manipuláciu s plochými nepriedušnými bremenami:
- plechy a dosky zo železných a neželezných kovov (aj nemagnetické), povrchy môžu byť aj mierne skorodované
- plastové dosky
- kameň s brúseným povrchom
- sklenené tabule a dosky
- drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
Na základe požiadaviek je možné navrhnúť zostavu na mieru.

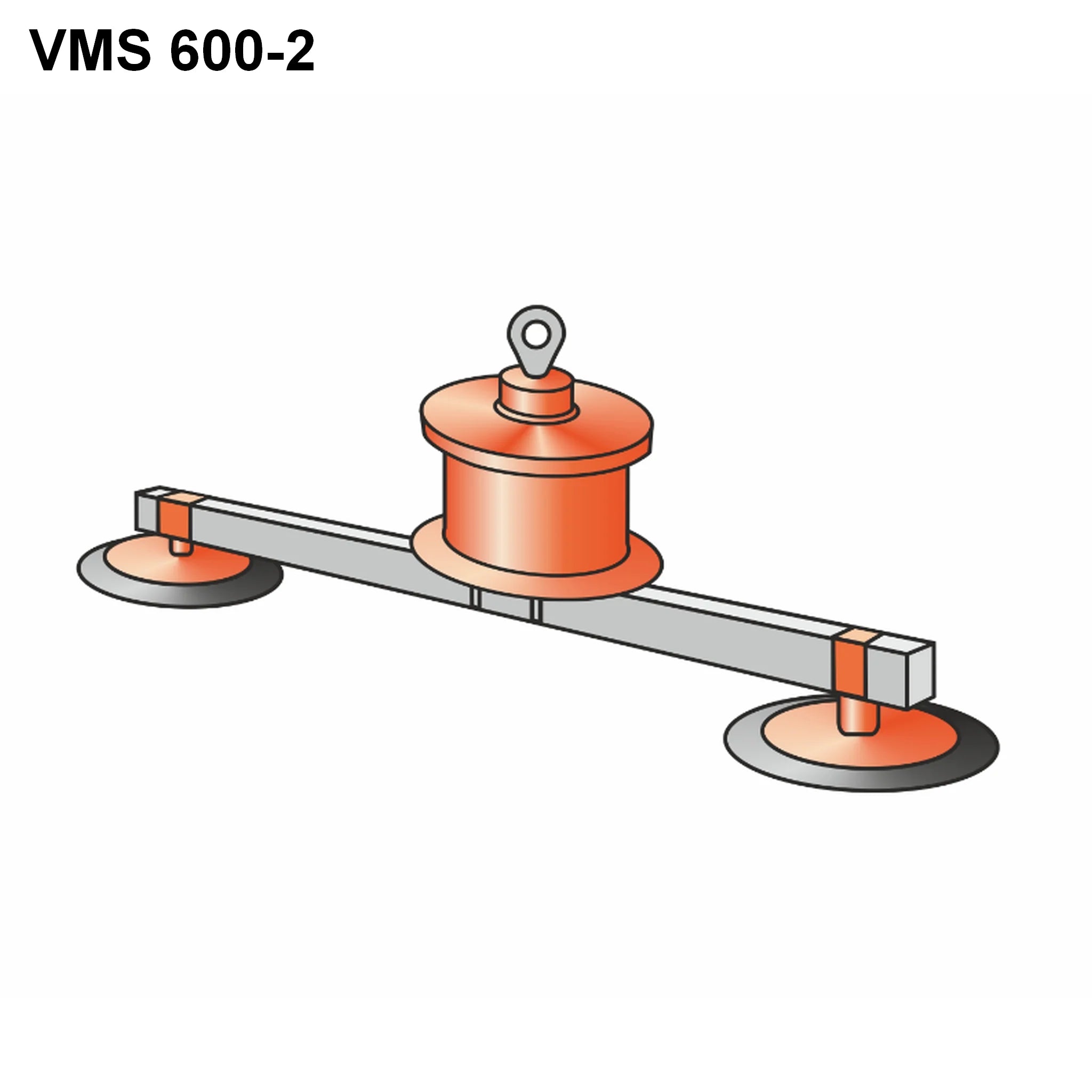

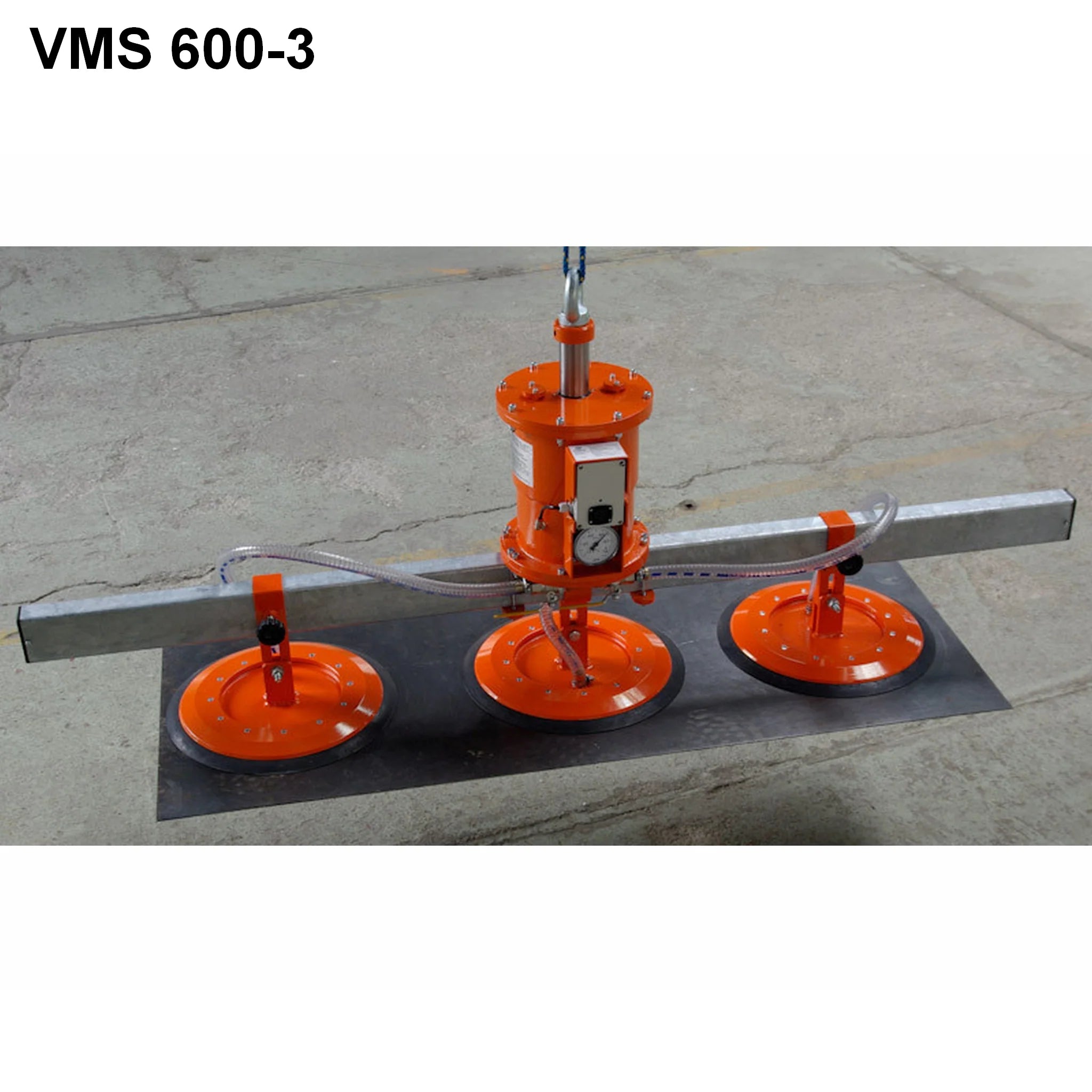

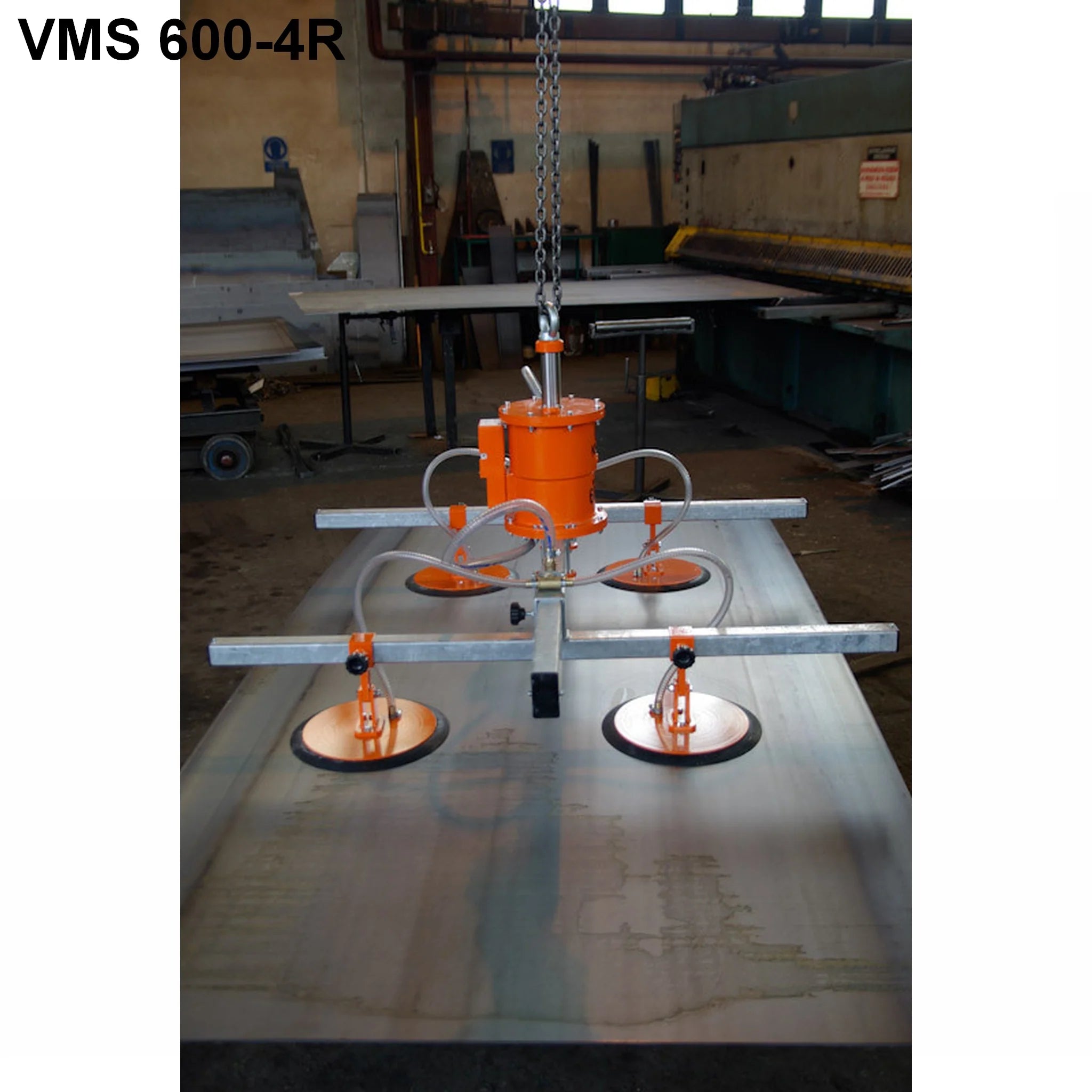

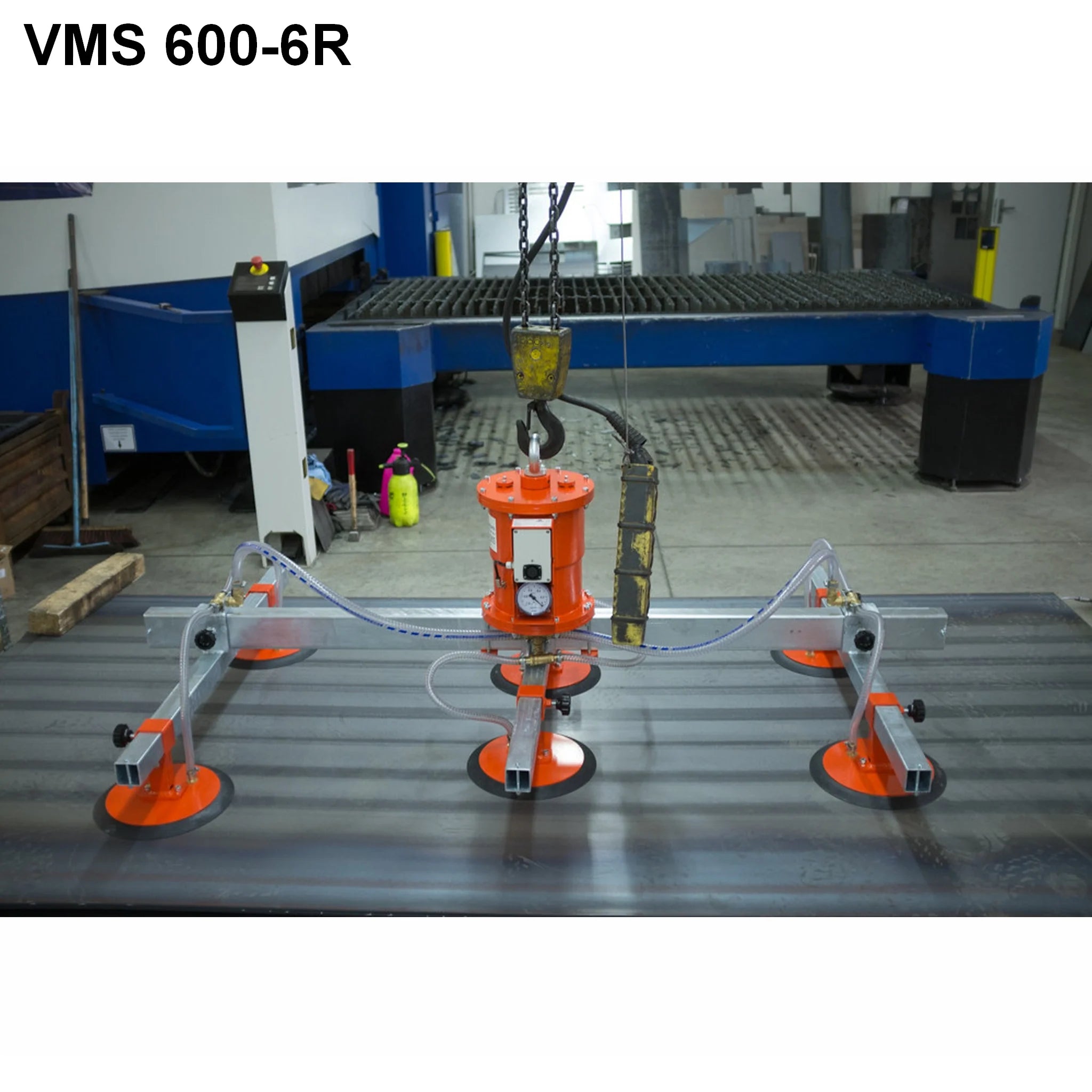

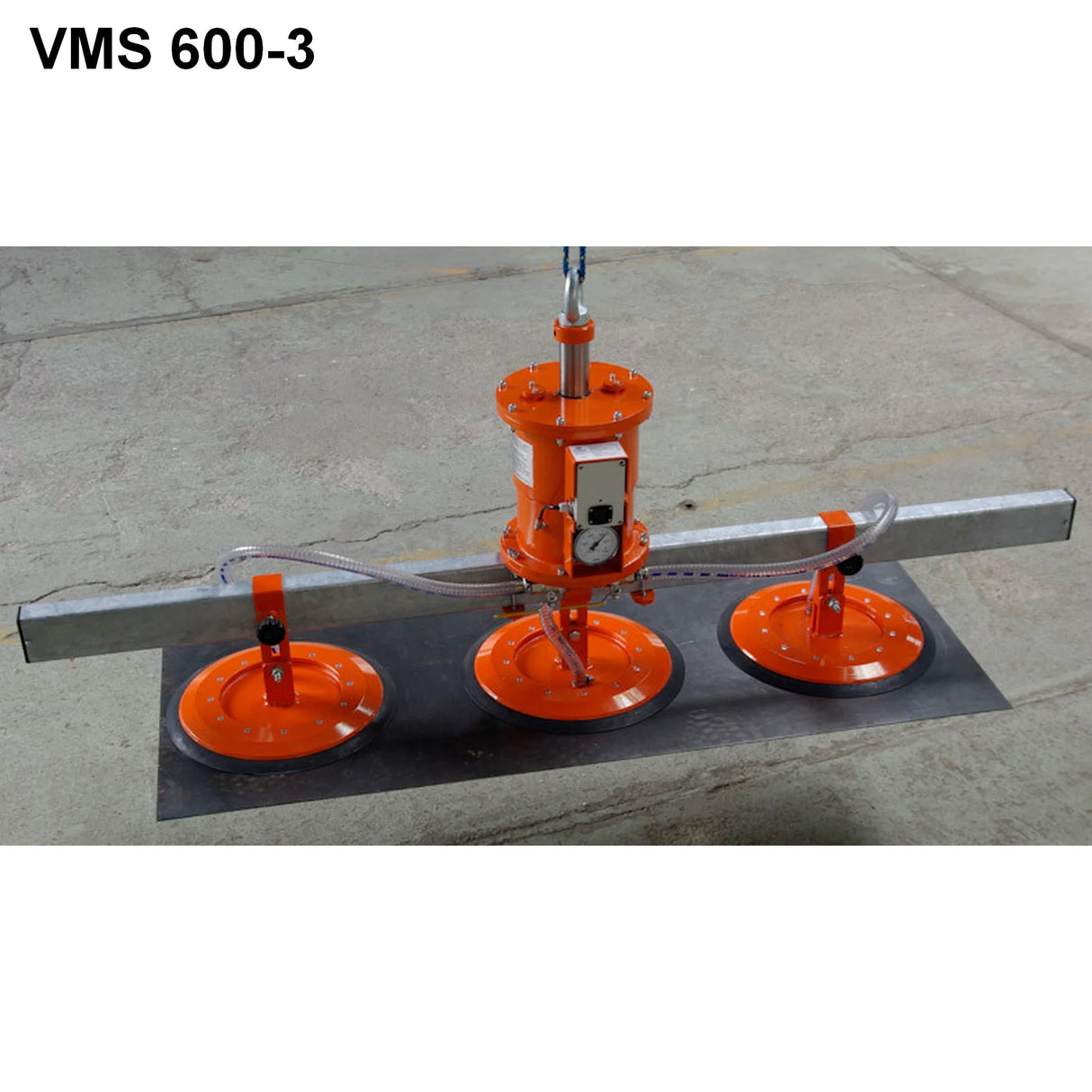

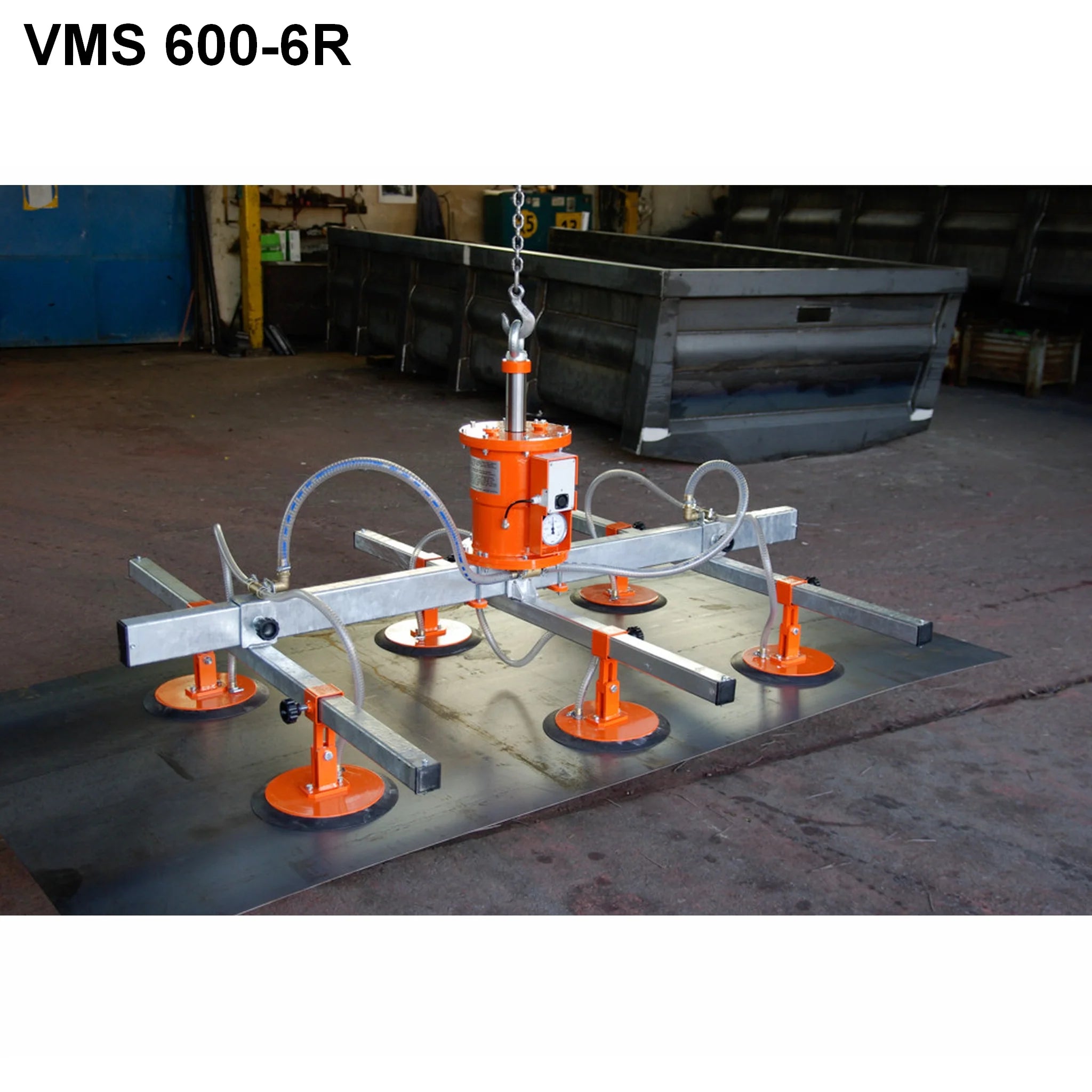

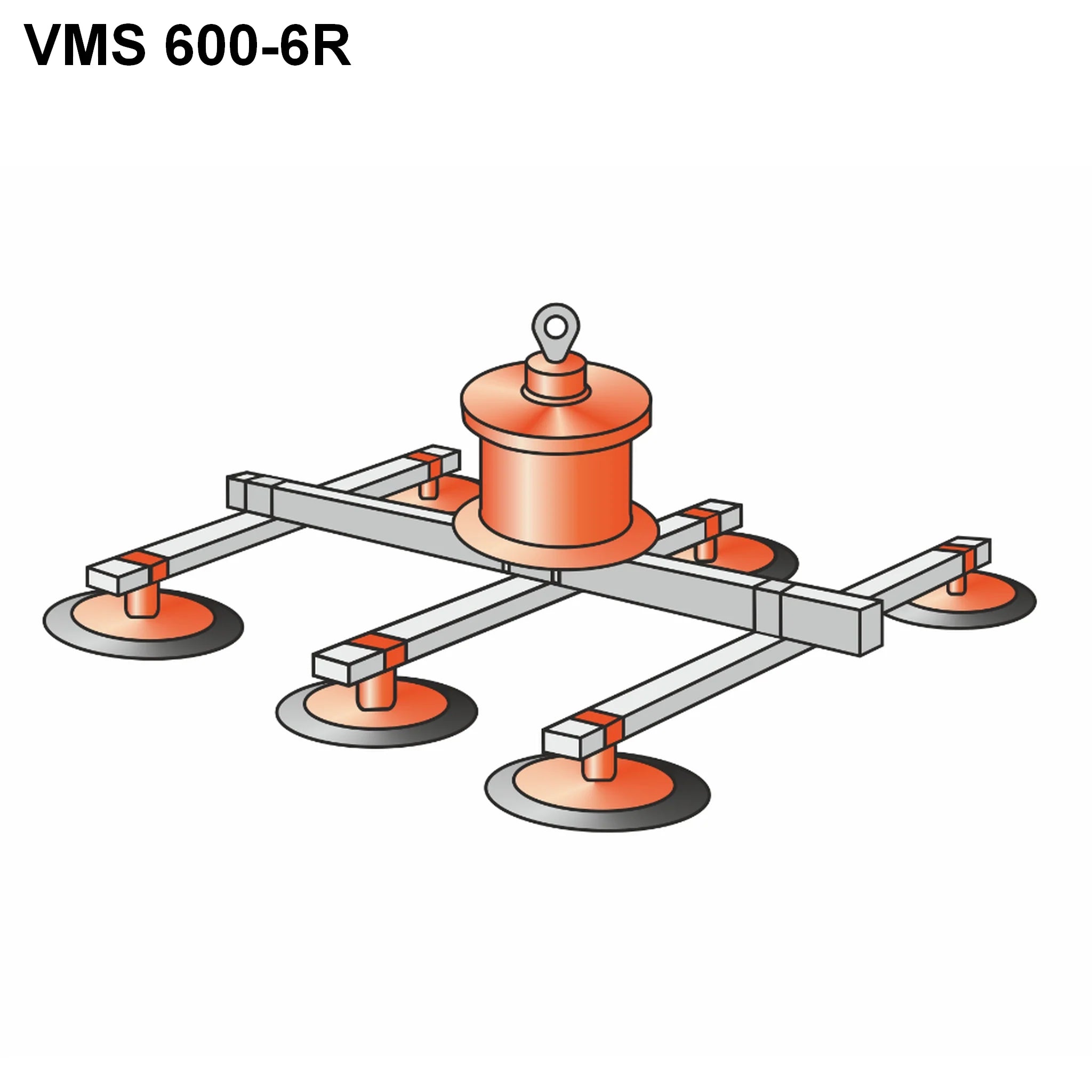

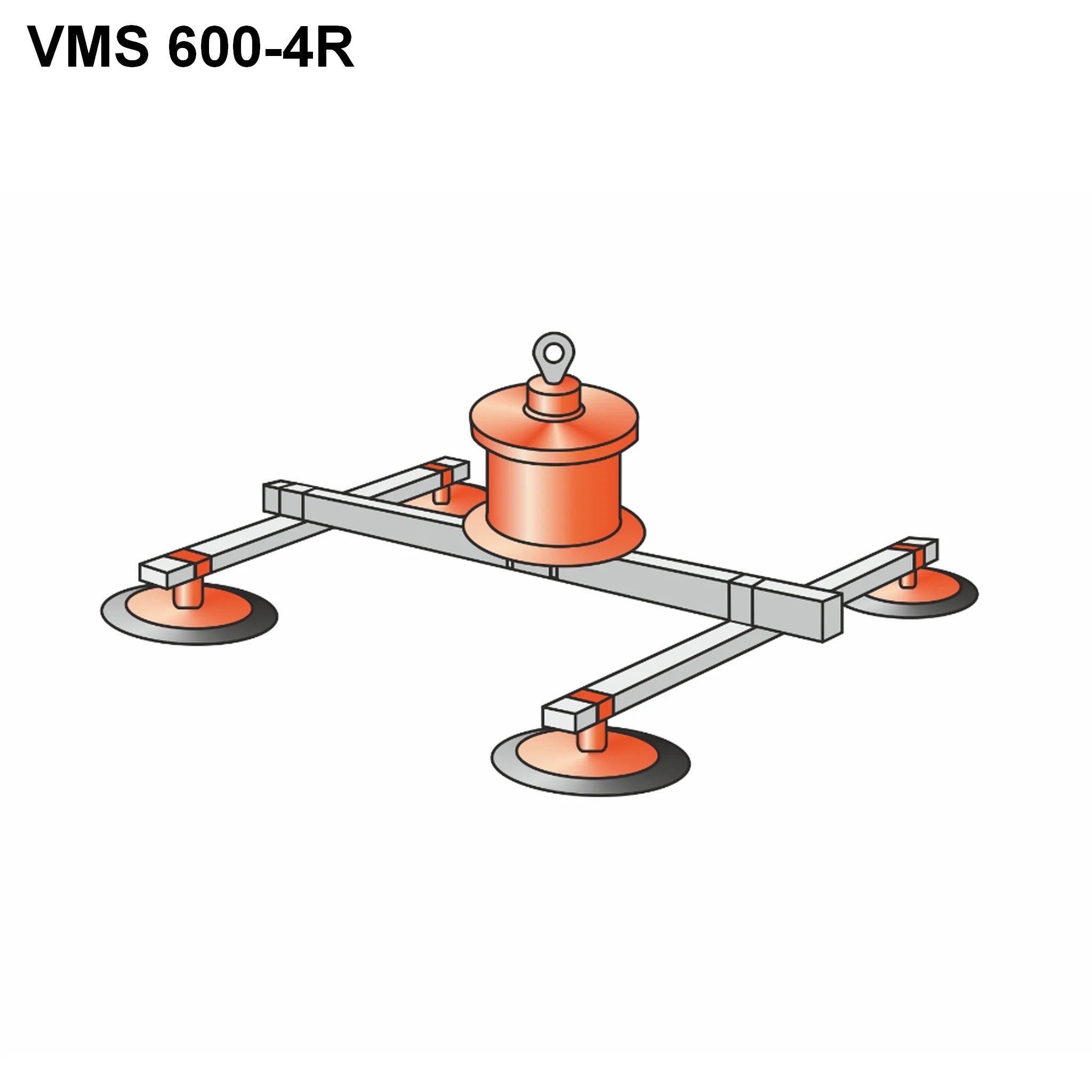

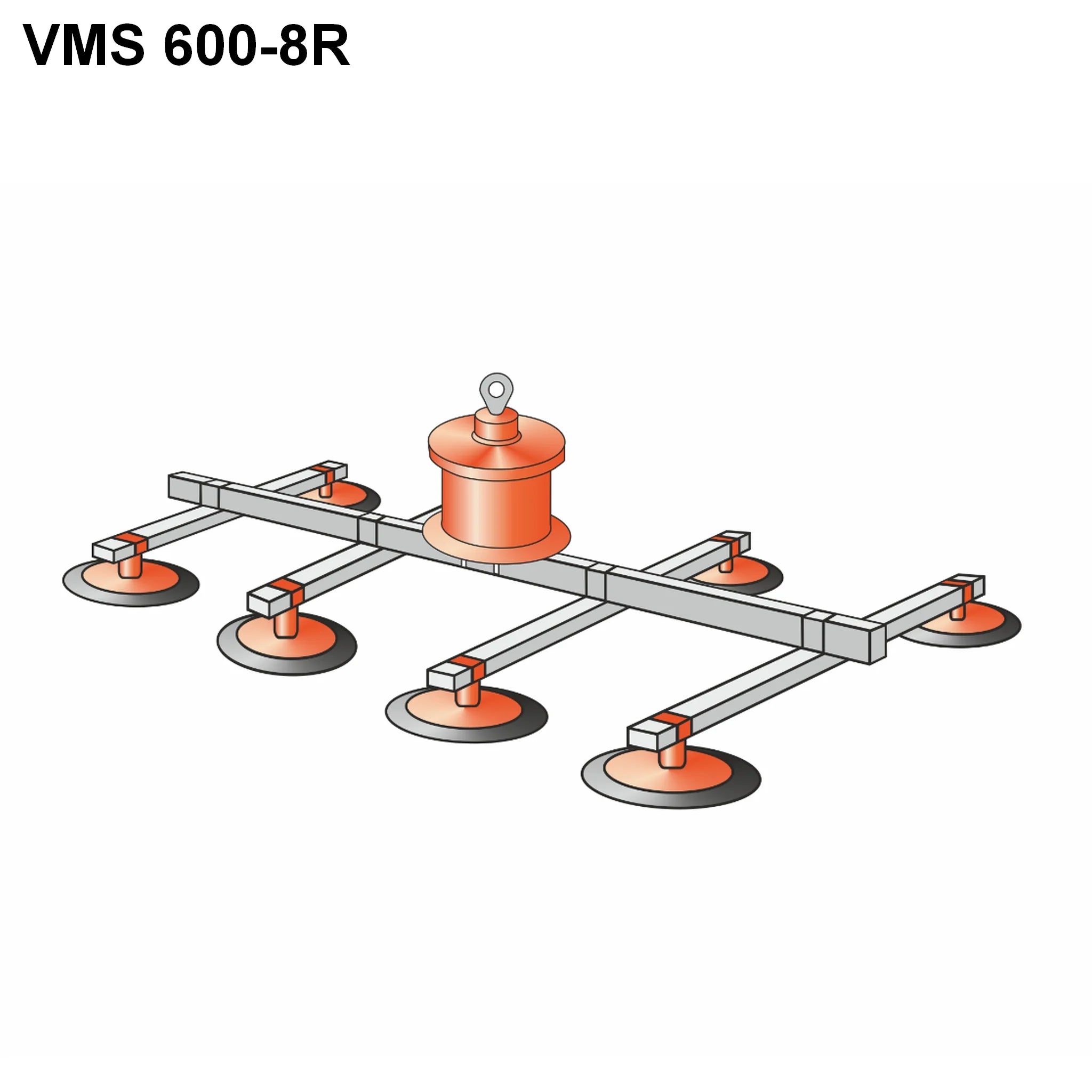

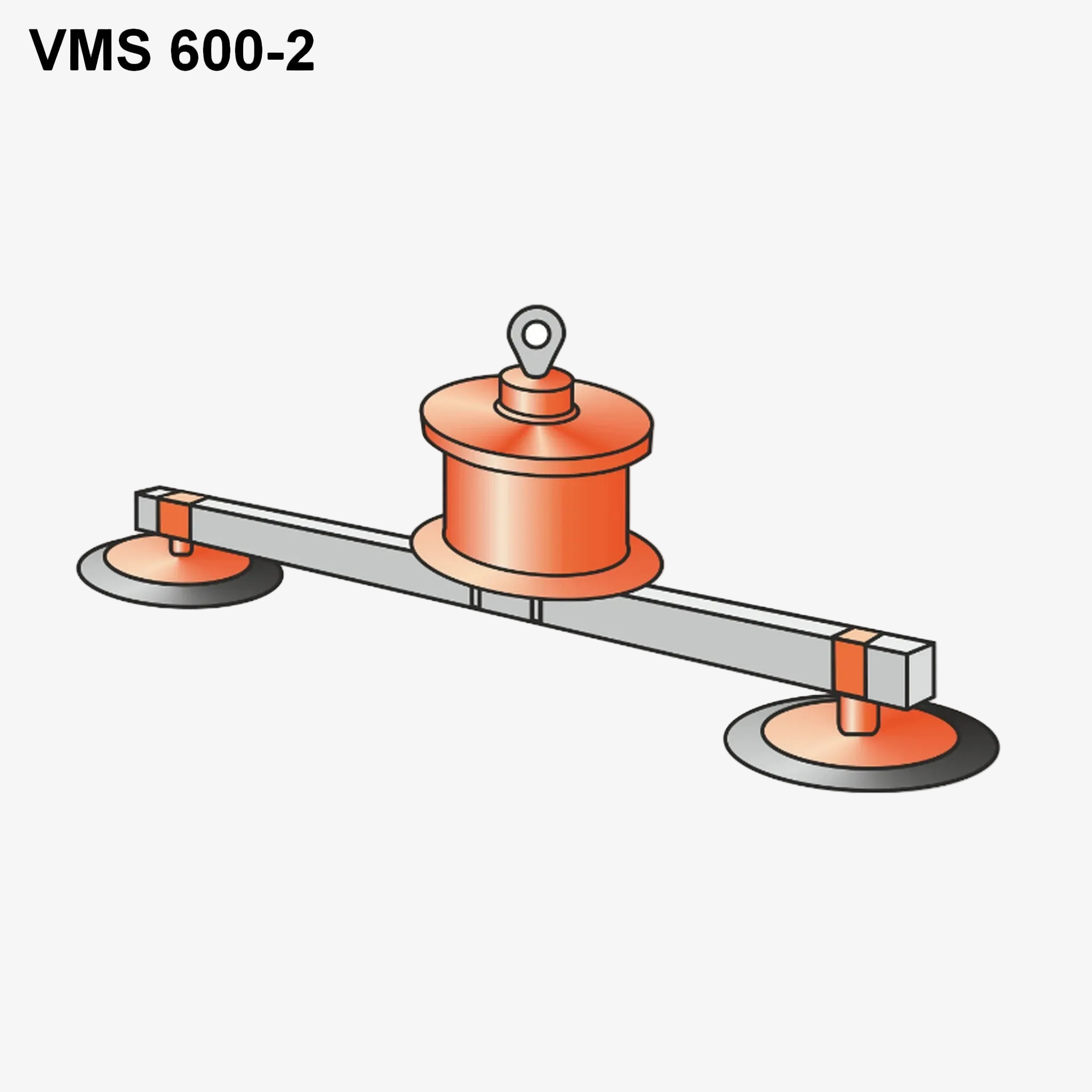

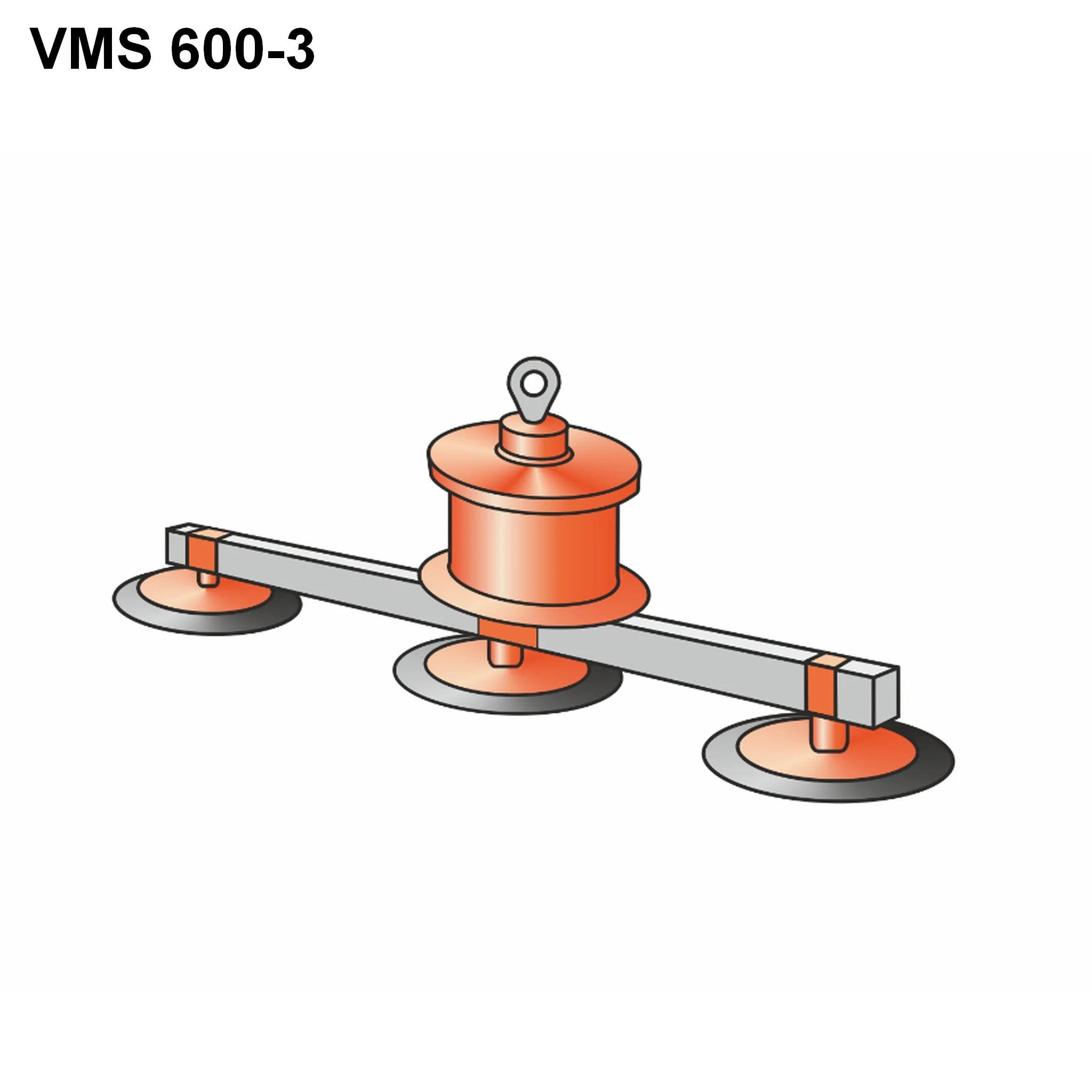

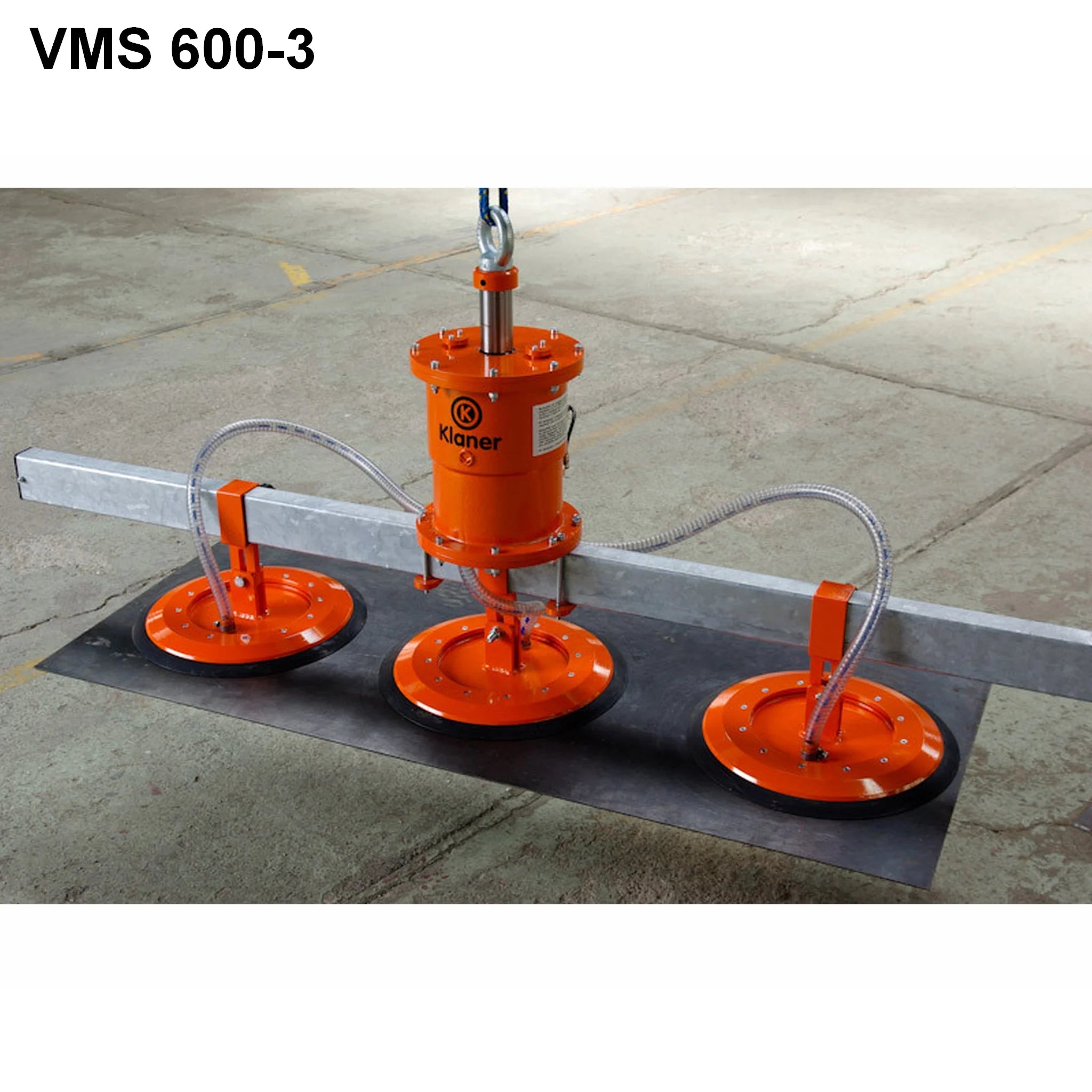

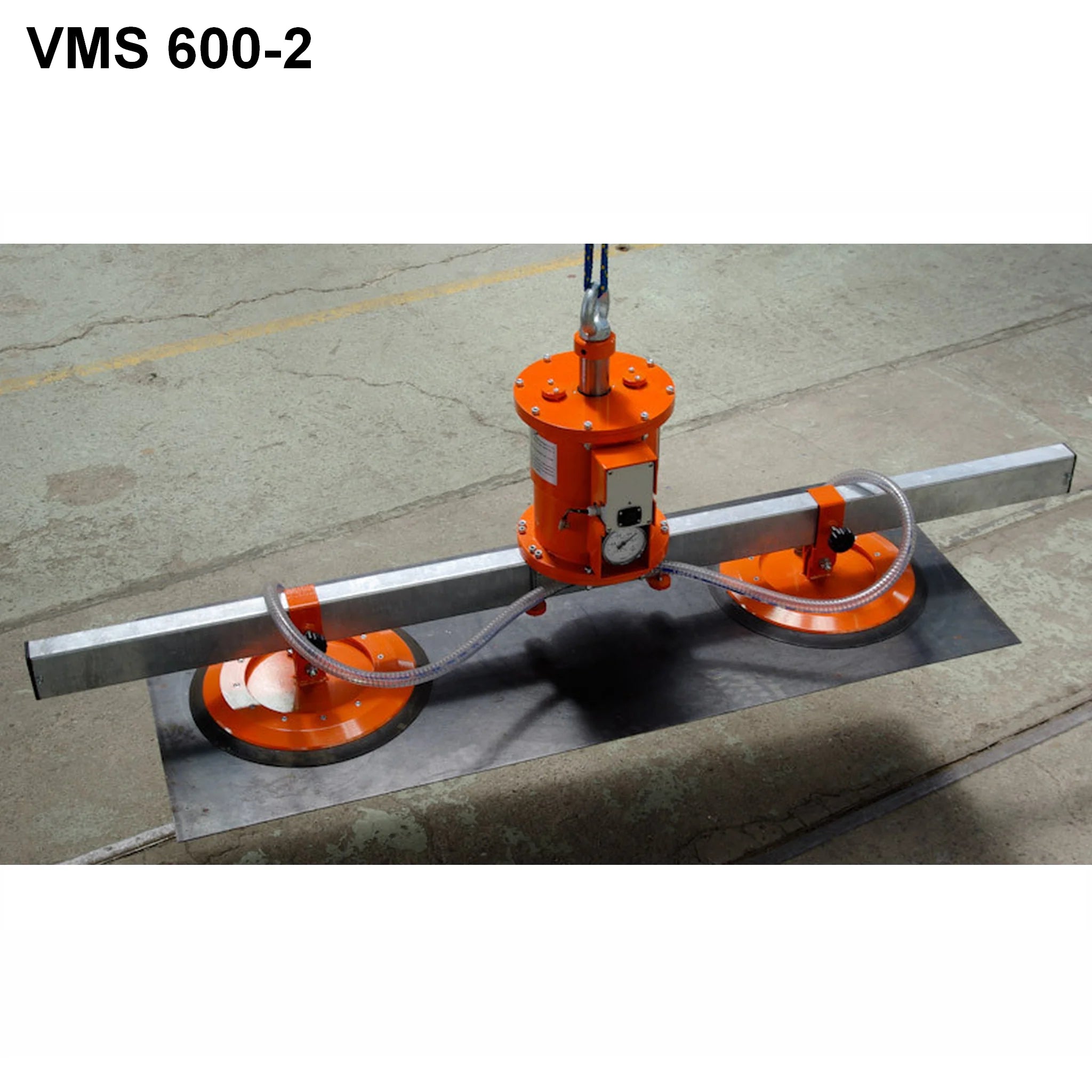

| Typ | --- | VMS 600-2 | VMS 600-3 | VMS 600-4R | VMS 600-6R | VMS 600-8R |
| Medzné pracovné bremeno – WLL | kg | 600 | 600 | 600 | 600 | 600 |
| Maximálny rozmer (referenčný plech) | mm | 3000 × 1500 | 3000 × 1500 | 3000 × 1500 | 3000 × 1500 | 4000 × 2000 |
| Minimálny rozmer | mm | 850 × 450 | Ø 450 | 800 × 750 | 600 × 300 | 500 × 500 |
| Minimálna hrúbka (pre oceľový plech) | mm | 2 | 2 | 2 | 1 | 1 |
| Hmotnosť | kg | 82 | 82 | 106 | 114 | 130 |
| Počet prísaviek / veľkosť | mm | 2 / Ø 400 | 3 / Ø 400 | 4 / Ø 340 | 6 / Ø 280 | 8 / Ø 230 |
| Minimálna nosnosť | kg | 5 | 5 | 5 | 5 | 5 |

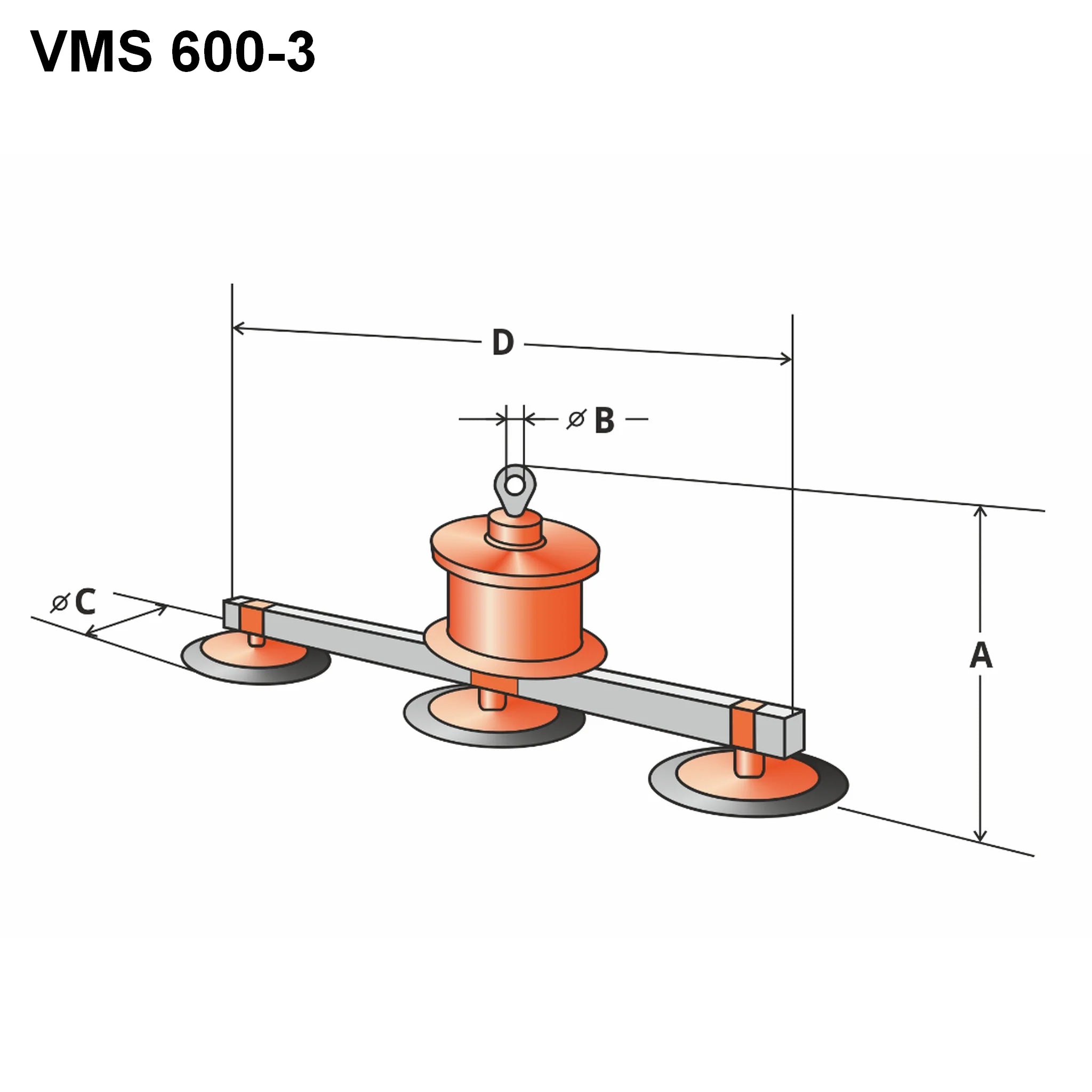

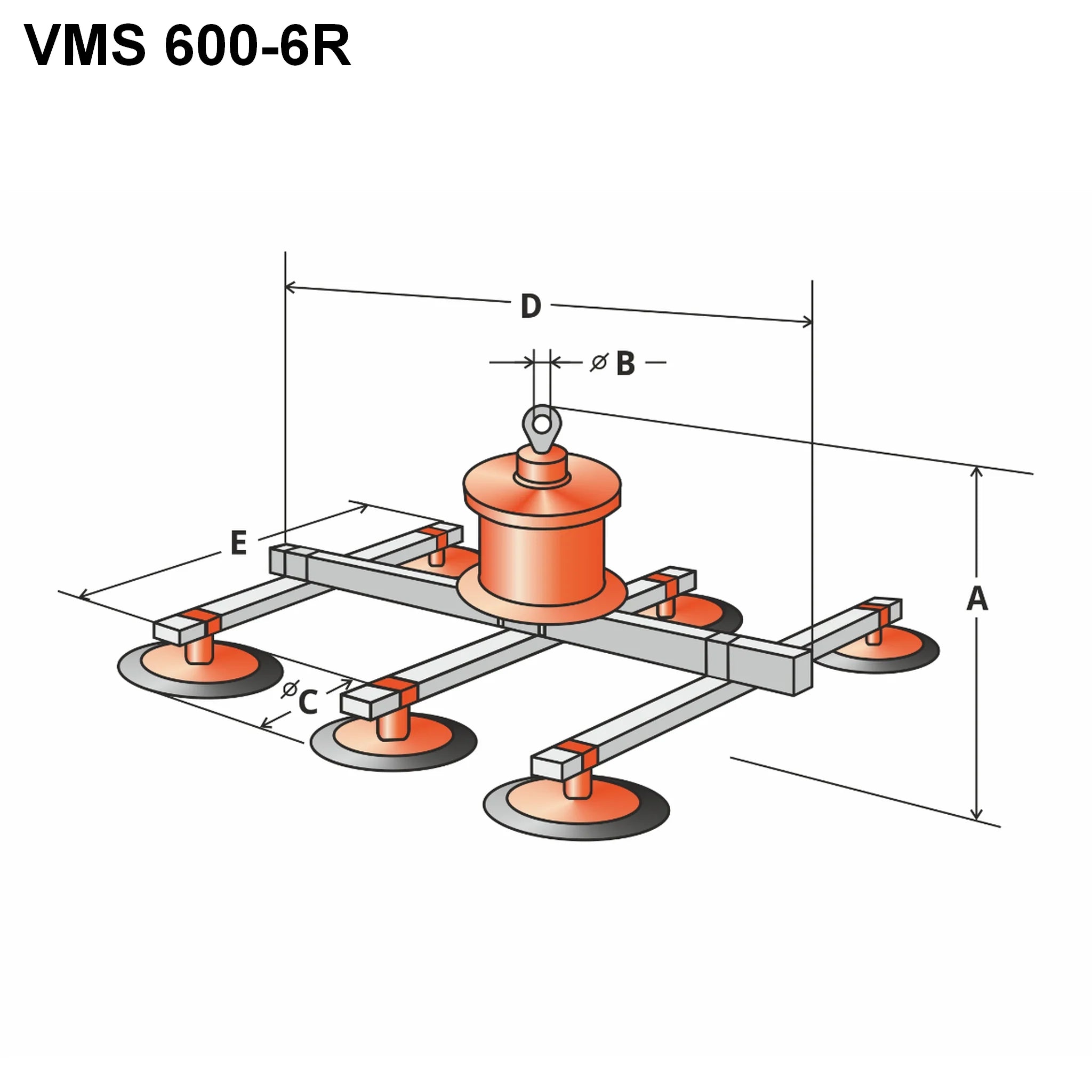

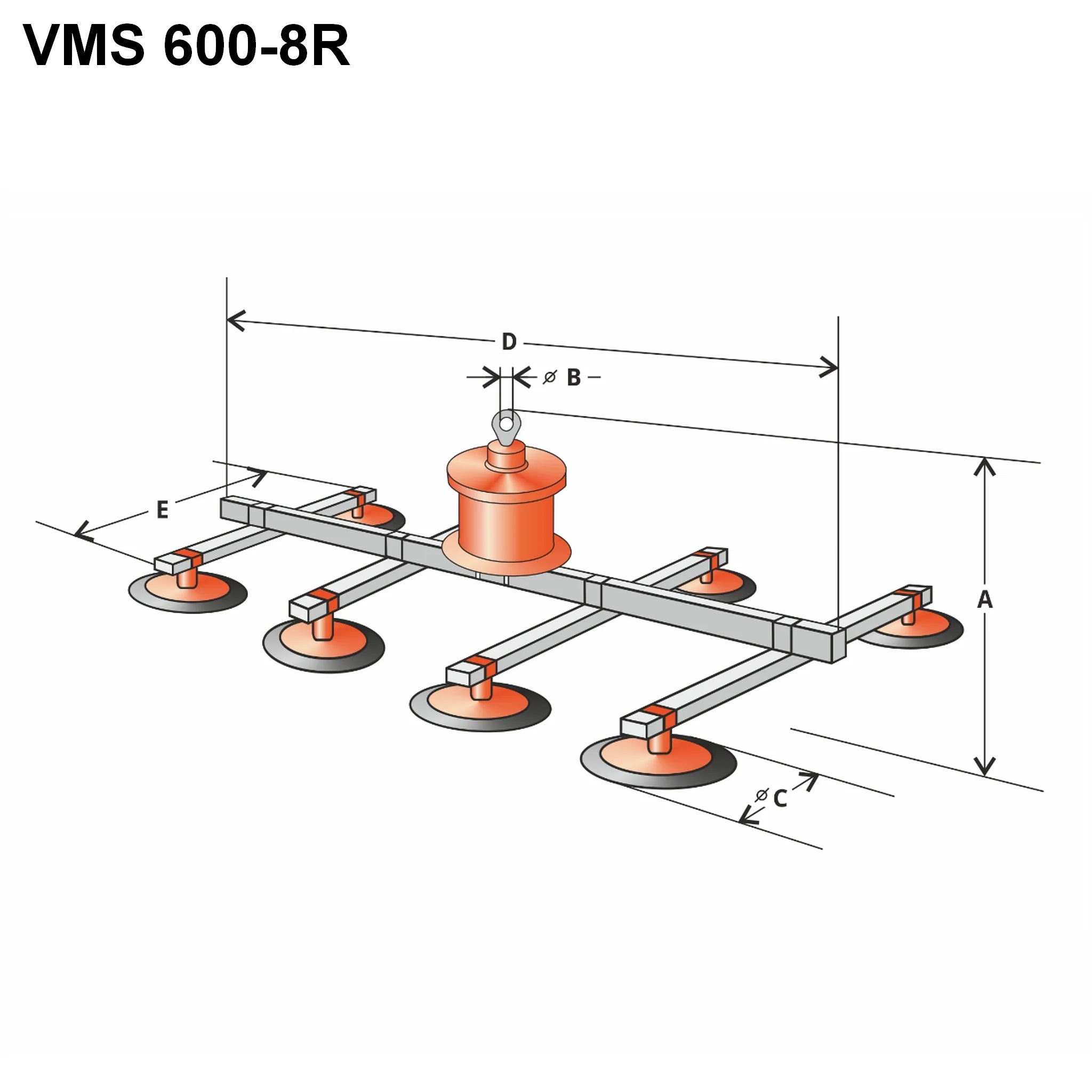

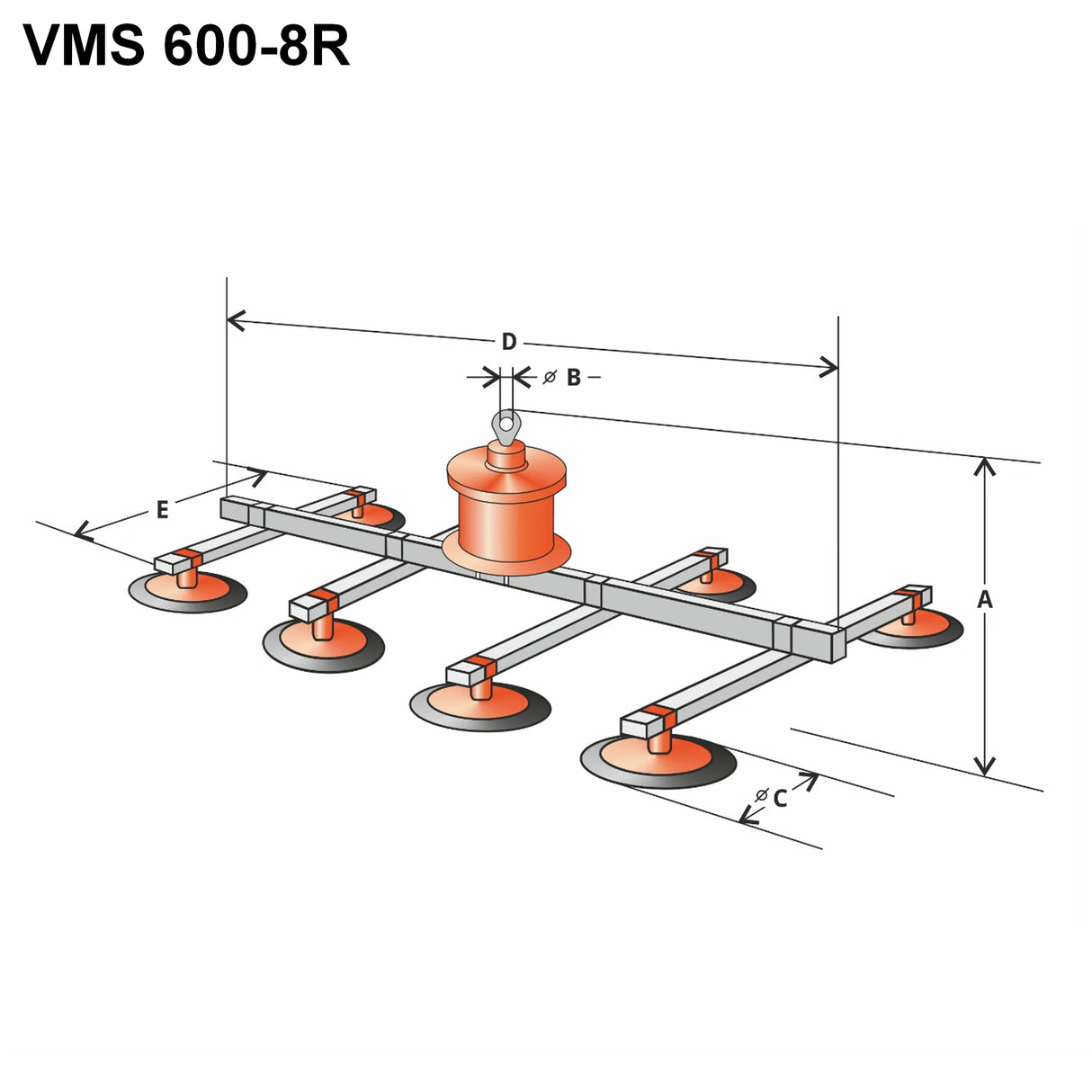

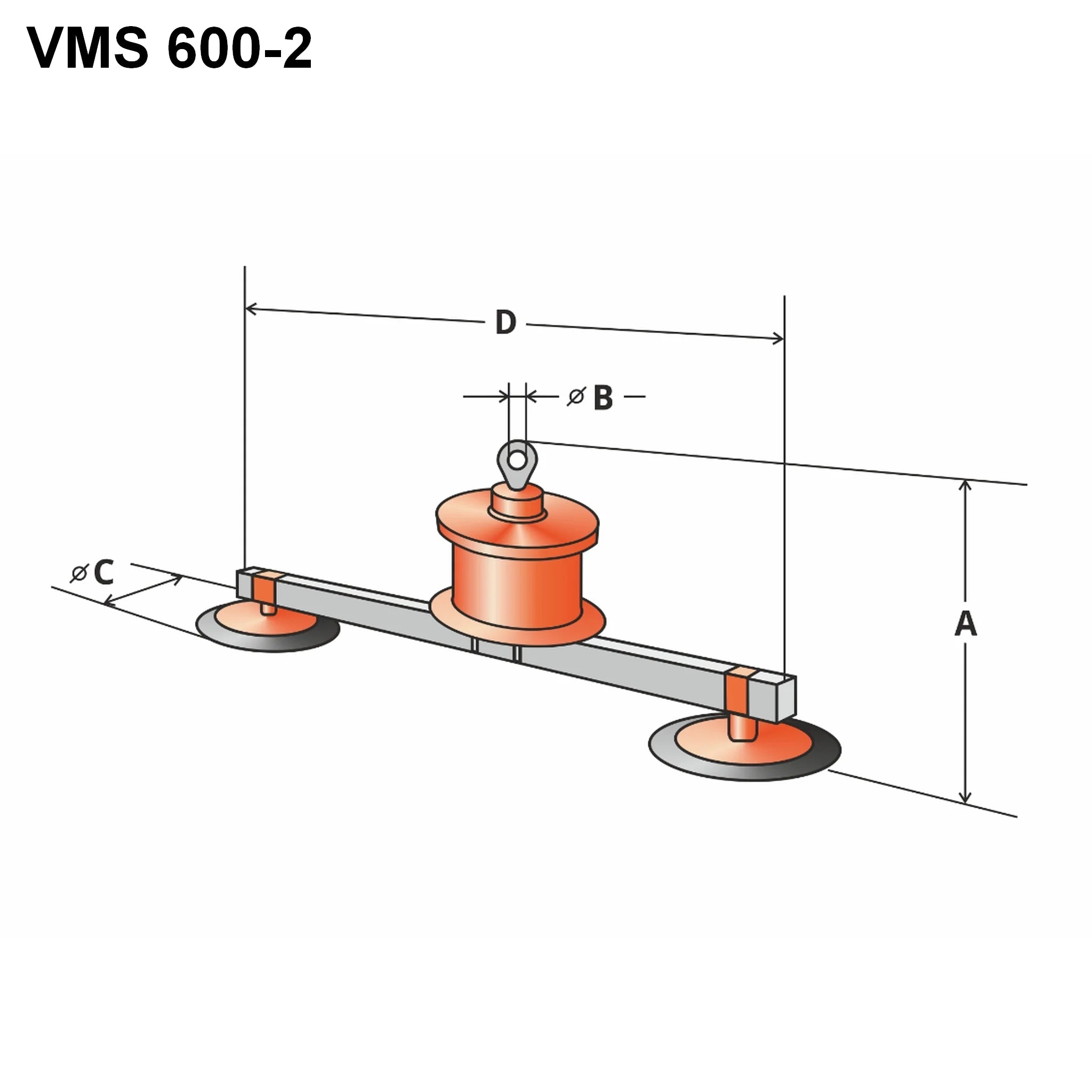

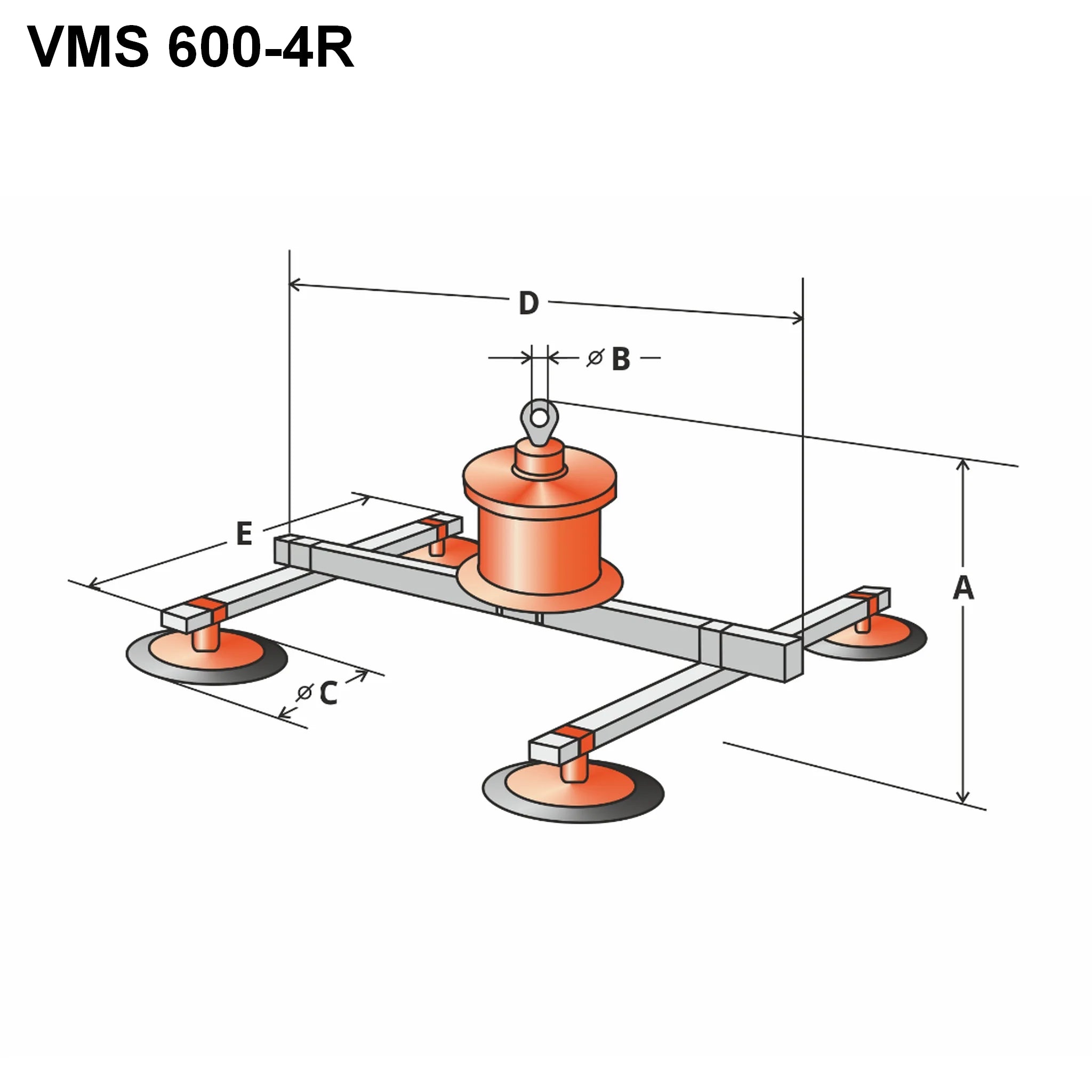

| Rozmery – Amax | mm | 750 | 810 | 880 | 880 | 880 |
| Rozmery – Ø B | mm | 50 | 50 | 50 | 50 | 50 |
| Rozmery – Ø C | mm | 400 | 400 | 340 | 280 | 230 |
| Rozmery – D | mm | 1910 alebo 2200 | 1910 alebo 2200 | 1910 alebo 2200 | 1910 alebo 2200 | 3000 |
| Rozmery – E | mm | - | - | 1100 alebo 1000 | 1100 alebo 1000 | 1100 alebo 1000 |
| Možno opatriť uzatváracím / uzatváracími ventilmi | áno/nie | nie | áno | nie | áno | áno |
