Vertikálna svorka VEUW/VUW PEWAG
Vertikálna svorka VEUW/VUW PEWAG

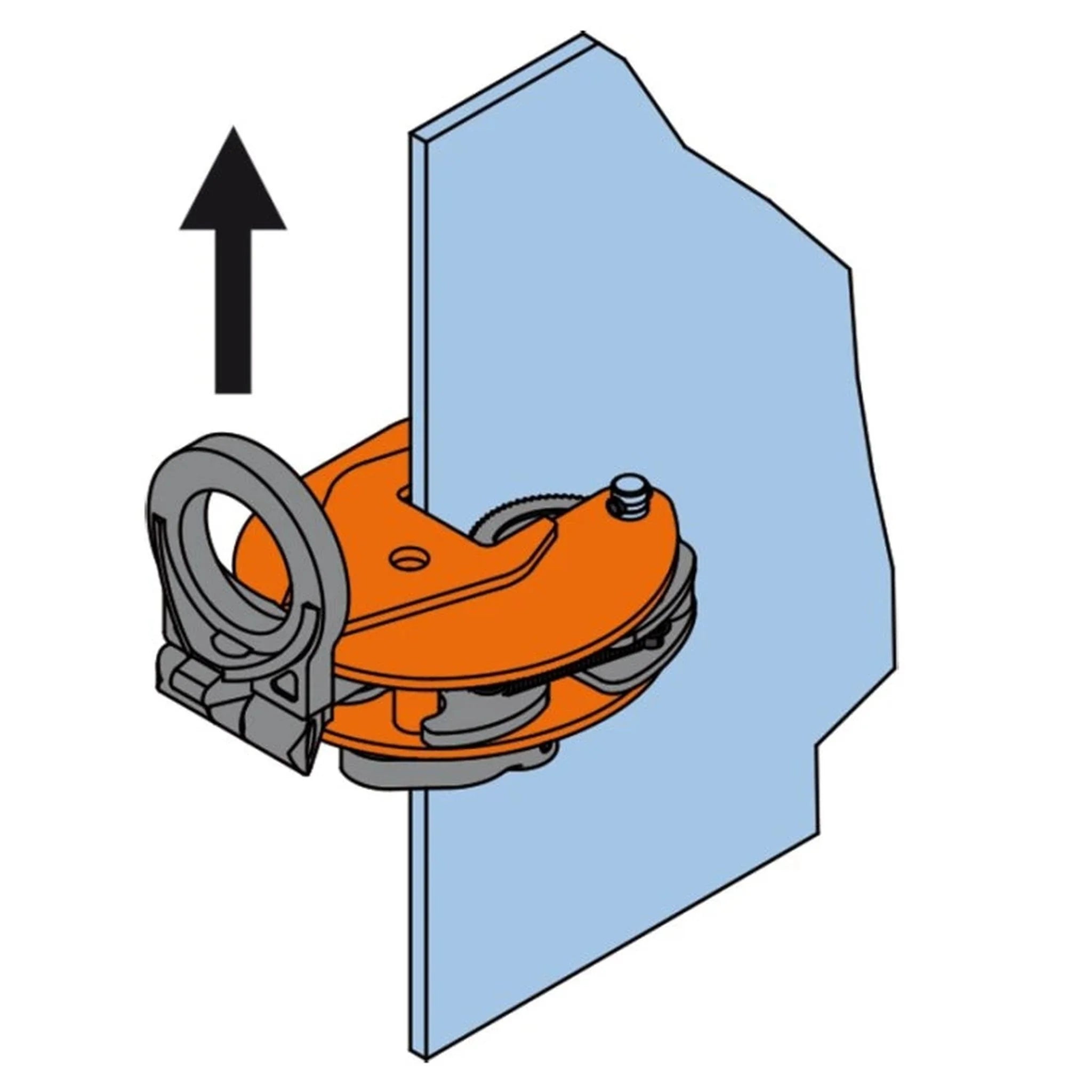

Hľadáte úplnú spoľahlivosť a maximálnu flexibilitu pri manipulácii s oceľovými plechmi, doskami a konštrukciami? Vertikálne svorky PEWAG rady VEUW a VUW predstavujú špičku v obore zdvíhacej techniky. Vďaka unikátnemu kĺbovému závesu umožňujú zdvíhanie, otáčanie a prepravu bremien zo všetkých polôh – horizontálne, vertikálne aj bočne. Puzdro je oproti ostatným svorkám zosilnené.

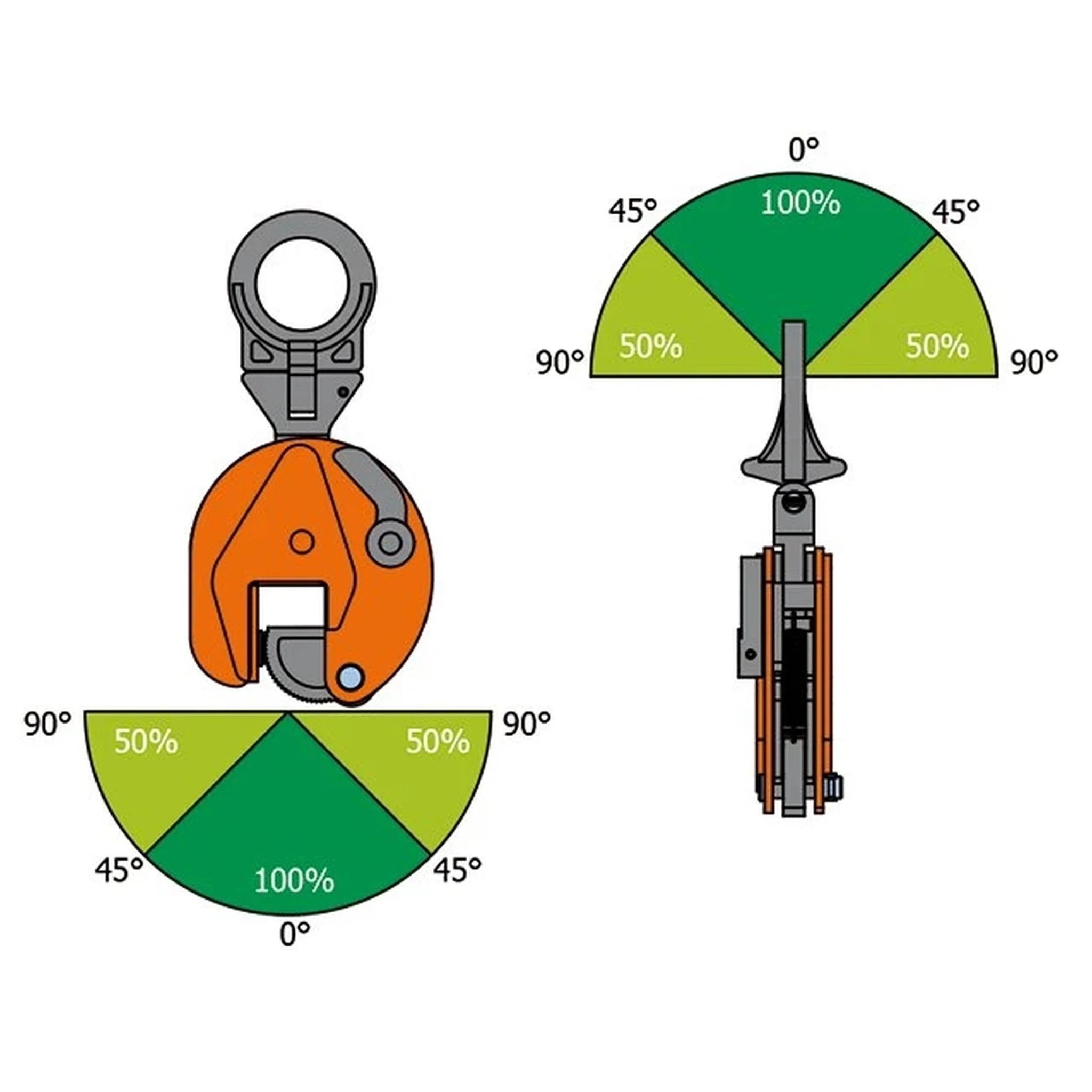

Zvierka obsahuje pre zníženie rizika nechceného uvoľnenia bezpečnostnú páku. Minimálne zaťaženie je 10% maximálneho. Redukcia maximálnej nosnosti je zobrazená v obrázku nižšie.
Prečo zvoliť svorky PEWAG peCLAMP?
Všestrannosť bez kompromisov: Kĺbové zavesovacie oko (cross-joint) zaisťuje, že svorka drží bremeno bezpečne aj pri šikmom ťahu. Je to ideálny nástroj na otáčanie plechov o 180 °.
Maximálna bezpečnosť: Každá zvierka je vybavená bezpečnostným mechanizmom s poistnou pákou. Ten zaručuje, že svorka neskĺzne pri nasadzovaní ani pri spúšťaní bremena. Zvierka zostáva zaistená v otvorenej aj uzavretej polohe.
Odolná konštrukcia: Telo svorky je vyrobené z vysoko kvalitnej ocele s dôrazom na nízku vlastnú hmotnosť pri zachovaní extrémnej pevnosti a dlhej životnosti.
Flexibilita čeľustí: Model VUW má štandardnú šírku roztvorenia pre bežné úlohy, Model VEUW je verzia so zväčšeným rázvorom čeľustí pre silnejšie materiály.
Kľúčové vlastnosti a technické špecifikácie:
Univerzálne použitie: Na zdvíhanie, otáčanie (180°) a transport oceľových dosiek a konštrukcií.
Kĺbový záves: Umožňuje manipuláciu a zdvíhanie z akejkoľvek polohy.
Tvrdosť materiálu: Vhodné pre materiály s povrchovou tvrdosťou až do 37 HRC (pri štandardných modeloch).
Bezpečnostný limit: Minimálne zaťaženie musí byť 10 % maximálnej nosnosti (WLL) pre zaistenie správnej funkcie zverného mechanizmu.
Certifikácia: Vyrobené v súlade s najprísnejšími európskymi normami kvality značky PEWAG.
Kedy zvoliť variant VEUW
Zatiaľ čo model VUW je skvelý pre štandardné hrúbky plechov, varianta VEUW (E = Enlarged) je navrhnutá pre situácie, kedy potrebujete väčšiu zvernú šírku. Pokiaľ pracujete s extra silnými doskami, VEUW vám poskytne potrebný manipulačný priestor bez nutnosti kupovať svorku s naddimenzovanou nosnosťou.

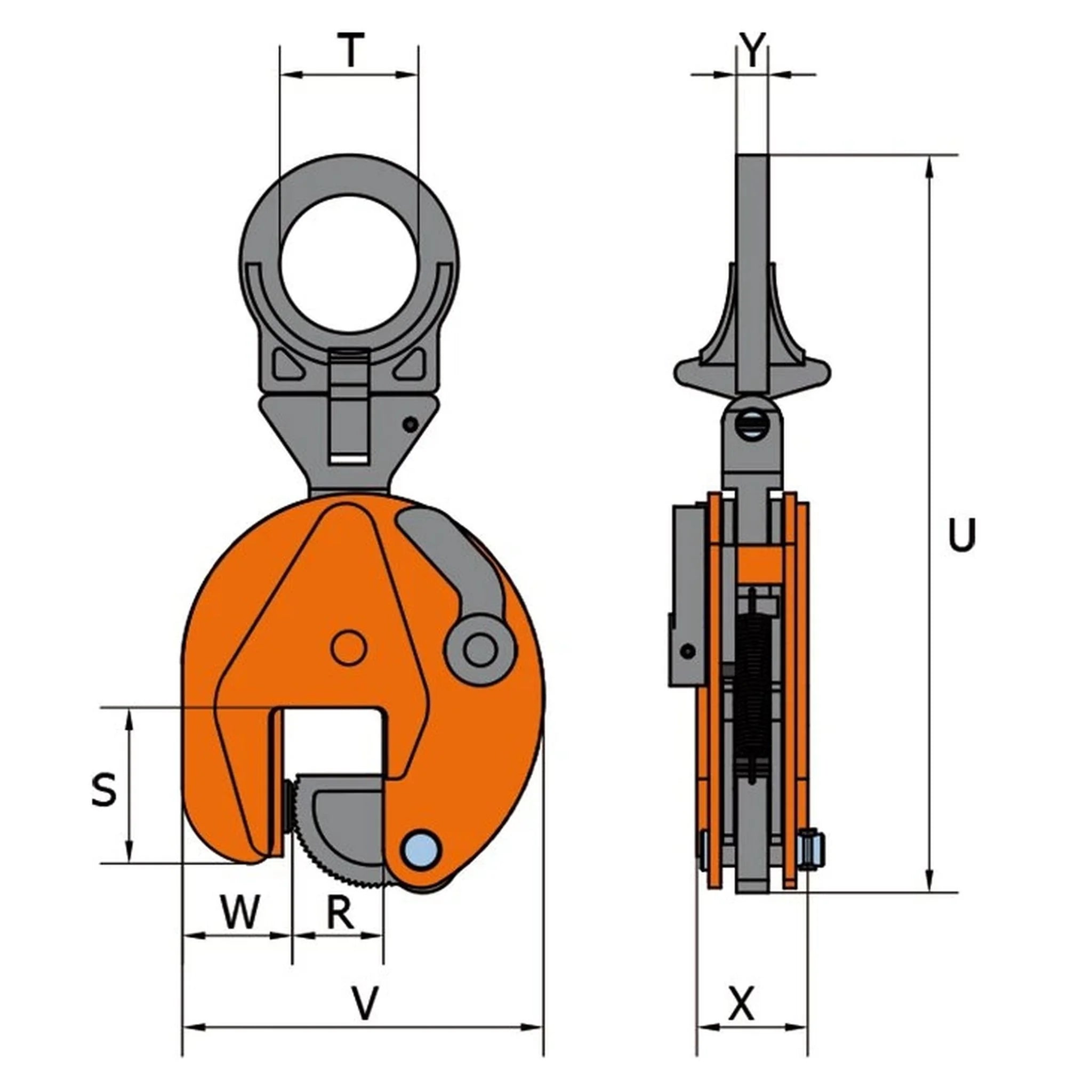

| Označenie výrobcu | Nosnosť | Zverná šírka R | S | T | U | V | W | X | Y | Hmotnosť |
| --- | t | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| VUW 0,75 | 0,75 | 0 - 13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 |
| VEUW 1 | 1,00 | 0 - 25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 |
| VEUW 2 | 2,00 | 0 - 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8,0 |
| VEUW 3 | 3,00 | 0 - 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8,0 |
| VUW 4,5 | 4,50 | 0 - 25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16,0 |
| VEUW 4,5 | 4,50 | 0 - 45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 |
| VUW 6 | 6,00 | 0 - 32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22,0 |
| VEUW 6 | 6,00 | 0 - 50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24,0 |
| VUW 7,5 | 7,50 | 0 - 40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27,0 |
| VEUW 7,5 | 7,50 | 0 - 55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28,0 |
| VUW 9 | 9,00 | 0 - 55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 29,0 |
| VUW 12 | 12,00 | 0 - 52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41,0 |
| VUW 15 | 15,00 | 0 - 76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73,0 |
| VUW 17 | 17,00 | 0 - 76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74,0 |
| VUW 20 | 20,00 | 0 - 80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160,0 |
| VUW 25 | 25,00 | 5 - 85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160,0 |
| VUW 30 | 30,00 | 10 - 90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167,0 |
Tip pre nákup: Pri výbere svorky dbajte nielen na maximálnu nosnosť, ale aj na minimálnu hrúbku zdvíhaného materiálu a jeho tvrdosť. Pokiaľ manipulujete s nerezovou oceľou, odporúčame špeciálny variant s označením "R" (napr. VUW-R), ktorý má čeľuste z nerezovej ocele.
