Viazací bod so závitom PFEIFER - AP3 +, trieda 10 - PFEIFER, M20(x2...
€63,45 EUR bez DPH
Jednotková cena bez DPH
/
Nedostupné

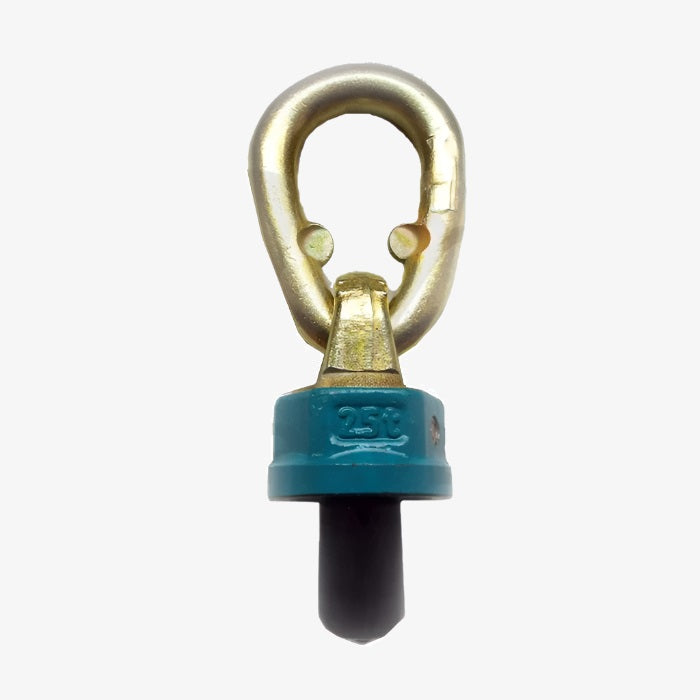

Viazací bod so závitom PFEIFER - AP3 +, trieda 10 - PFEIFER, M20(x2,5), G10, Dopredaj
Pracovné zaťaženie do 20 ton, závity do M64.
Bezpečné držanie vďaka optimalizovanej nosnej ploche.
Bezpečné zdvíhanie vďaka čitateľnému uhlu sklonu.
O výmene je možné rozhodnúť pri pohľade na ľahko rozpoznateľné
indikátor opotrebenia
Zaručene správne umiestnený krúžok - stopka po stlačení spoľahlivo
zabraňuje zalomeniu prsteňa.
Flexibilné! - je možné otočiť o 360 ° pod
Záťaž je možné otáčať o 180 ° dookola!
Vyšší výkon - limit pracovného zaťaženia o 25% ako trieda 8.
Bezpečnostný faktor 4:1.
| Nosnosť WLL | Závit d | e | A | B | C | D | Rozmer oka | Hmotnosť |
| kg | (mm) | mm | mm | mm | mm | mm | mm | kg |
| 500 | M 10 | 18 | 36,5 | 48,0 | 34 | 41 | 13×55×32 | 0,43 |
| 700 | M 12 | 18 | 36,5 | 48,0 | 34 | 41 | 13×55×32 | 0,43 |
| 1000 | M 14 | 20 | 36,5 | 48,0 | 34 | 41 | 13×55×32 | 0,43 |
| 1400 | M 16 | 20 | 36,5 | 48,0 | 34 | 41 | 13×55×32 | 0,44 |
| 2500 | M 20 | 30 | 52,0 | 67,0 | 46 | 57 | 16×70×34 | 0,98 |
| 4000 | M 24 | 30 | 57,0 | 75,0 | 50 | 63 | 18×85×45 | 1,35 |
| 6700 | M 30 | 35 | 70,0 | 94,5 | 65 | 78 | 20×85×45 | 2,51 |
| 8000 | M 30 | 35 | 81,0 | 106,0 | 75 | 86 | 23×115×60 | 3,59 |
| 10000 | M 36 | 50 | 81,0 | 106,0 | 75 | 86 | 23×115×60 2 | 3,72 |
| 12500 | M 42 | 60 | 81,0 | 106,0 | 75 | 86 | 23×115×60 2 | 3,91 |
| 12500 | M 45 | 60 | 81,0 | 106,0 | 75 | 86 | 23×115×60 | 4,30 |
| 12500 | M 48 | 72 | 81,0 | 106,0 | 75 | 86 | 23×115×60 | 4,23 |
| 13000 | M 42 | 60 | 104,0 | 127,0 | 95 | 106 | 30×140×70 | 7,34 |
| 17000 | M 45 | 60 | 104,0 | 127,0 | 95 | 106 | 30×140×70 | 7,50 |
| 17000 | M 48 | 60 | 104,0 | 127,0 | 95 | 106 | 30×140×70 | 7,57 |
| 18000 | M 56 | 78 | 104,0 | 127,0 | 95 | 106 | 30×140×70 | 8,00 |
| 20000 | M 64 | 96 | 104,0 | 127,0 | 95 | 106 | 30×140×70 | 8,85 |
